MI 3123 Панель с соединительными разъемами

3.2 Панель с соединительными разъемами

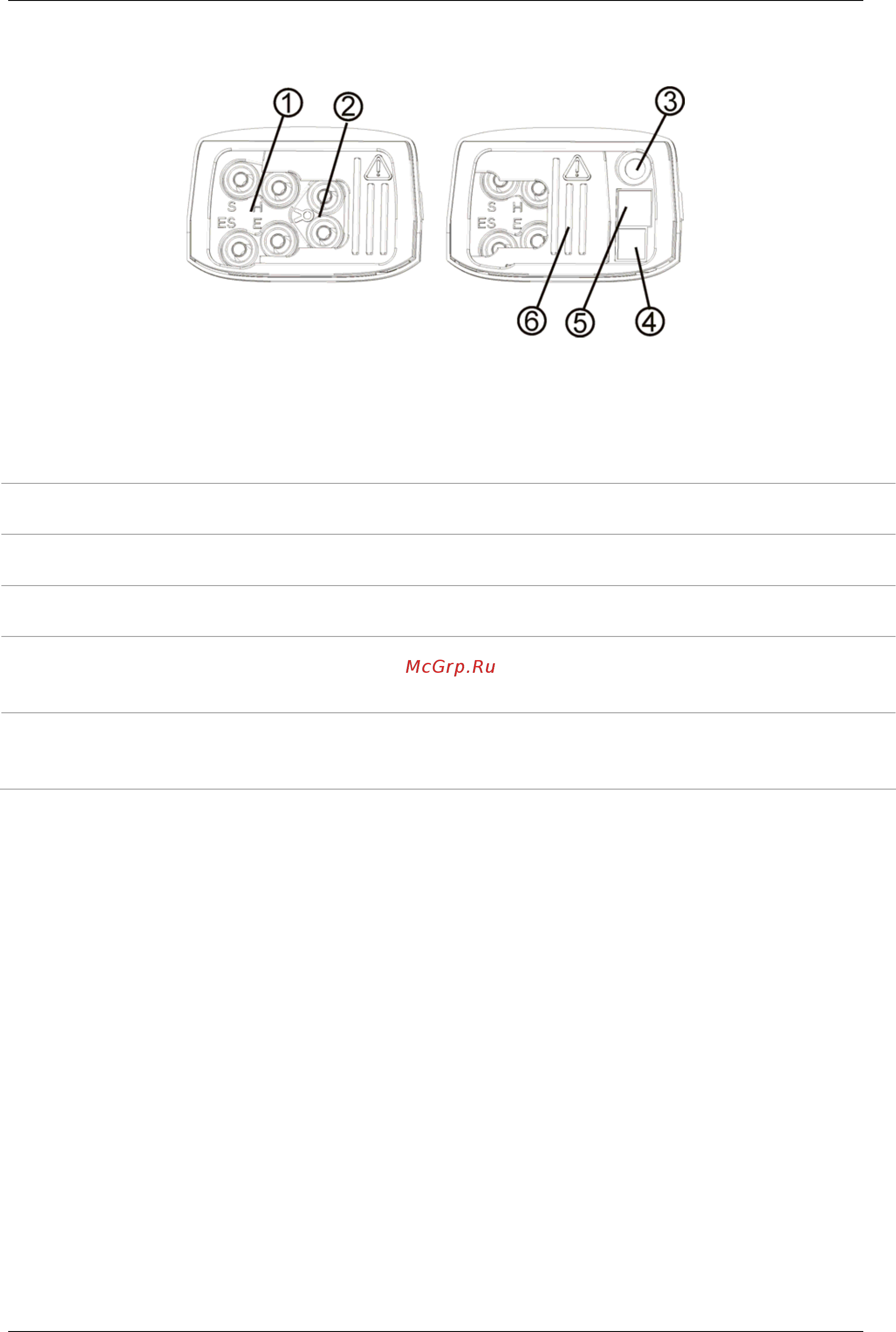

Рисунок 3.2: Панель с соединительными разъемами

Условные обозначения:

Разъемы для измерения

заземления

Измерительные входы / выходы E, H, S, ES

Разъемы для токовых

клещей

Измерительные входы для токовых клещей.

Гнездо зарядного

устройства

Разъем для подключения сетевого адаптера.

Разъем USB Разъем для подключения ко входу USB (1.1)

персонального компьютера.

5 Разъем PS/2

Разъем для подключения к последовательному входу

ПК или к доступным в качестве опций измерительным

адаптерам.

6 Защитная крышка

Исключает одновременный доступ к измерительным

входам и гнезду зарядного устройства /

коммуникационным разъёмам.

Внимание!

 Максимально допустимое напряжение между любыми двумя

измерительными входами гнезд проверки заземления – 50 В!

 Не подключайте никакие источники напряжения к токовым разъемам.

Они предназначены только для подключения токовых клещей с

токовым выходом.

 Максимальное кратковременное напряжение внешнего адаптера

питания 14 В!

 Максимальный продолжительный ток на входах для токовых клещей

30 мА!
