MI 3123 Работа с памятью

6 Работа с памятью

6.1 Структура памяти

Результаты измерений вместе со всеми соответствующими параметрами могут

быть сохранены в памяти прибора.

6.2 Структура данных

Память прибора делится на 3 уровня, по 199 ячеек каждый. Количество

результатов измерений, которые могут быть сохранены в одной ячейке, не

ограничено.

Область структуры данных характеризует принадлежность измерения (какой

объект, заземляющая систему, заземляющий элемент).

В области измерений находится информация о типе и количестве измерений,

относящихся к выбранному структурному элементу (объект, система и элемент

Такая структура помогает обращаться с данными просто и эффективно.

Основными преимуществами такой системы являются:

 Результаты измерений могут быть упорядочены и сгруппированы в виде

структуры, отражающей состав типовой системы заземления.

 Легкий просмотр по типу структуры и результата.

 Отчеты об измерениях могут быть созданы без изменений или с

небольшими изменениями после загрузки результатов на ПК.

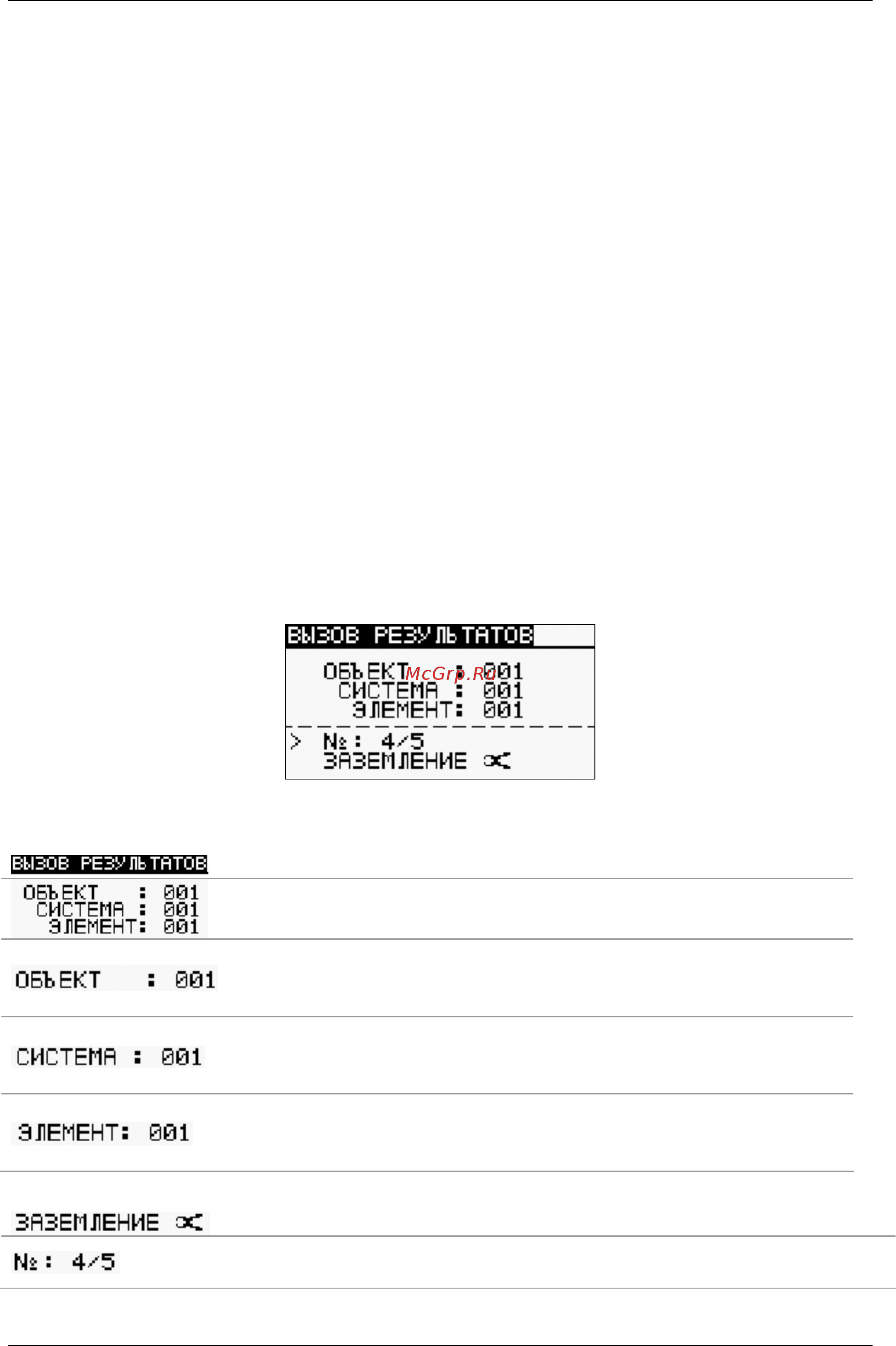

Рисунок 6.1: Структура данных и область измерений

Область структуры данных

Меню работы с памятью

Область структуры данных

Основной уровень структуры:

 ОБЪЕКТ: имя ячейки 1

го

уровня.

 001: Номер выбранного объекта.

Подуровень (уровень 2) структуры:

 СИСТЕМА: имя ячейки 2

го

уровня.

 001: Номер выбранной системы.

Подуровень (уровень 3) структуры:

 ЭЛЕМЕНТ: имя ячейки 3

го

уровня.

 001: Номер выбранного элемента.

Область измерений

Тип сохраняемого измерения в выбранной ячейке.

Номер выбранного результата / Количество

сохраненных результатов в выбранной ячейке.
