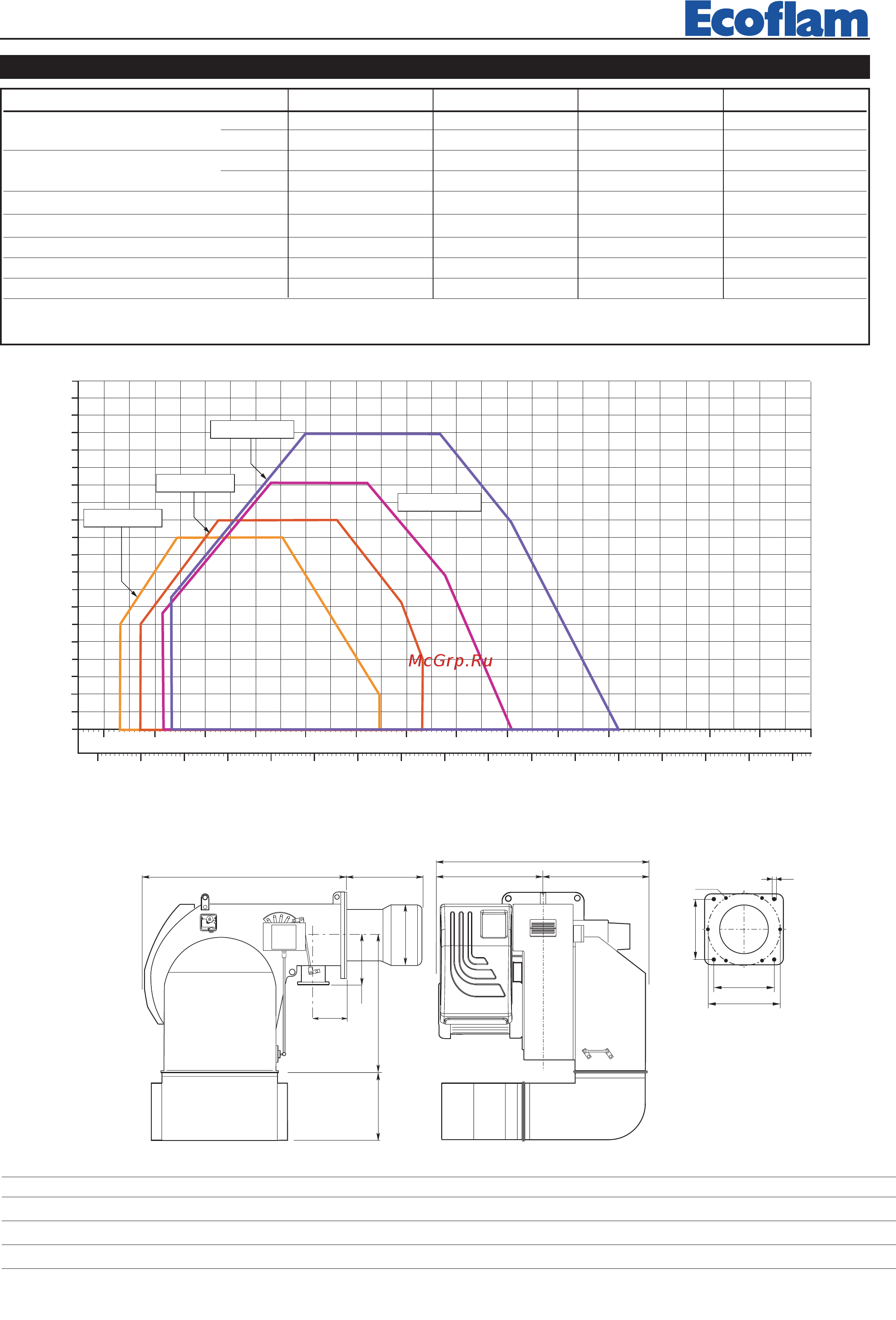

2
420010340700 BLU 7000.1 - 12000.1 PR
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
BLU 7000.1 PR BLU 8000.1 PR BLU 10000.1 PR BLU 12000.1 PR
акс. тепловая мощность KА 7.500 8.500 10.500 13.000
А/час 6.465.000 7.327.500 9.052.000 11.207.000
иним. тепловая мощность KА 1.500 2000 2500 2.700
А/час 1.290.000 1.724.000 2.155.000 2.327.600
авление метана мбар 60÷700 85÷700 115÷700 160÷700
авление LPG мбар 125÷700 175÷700 110÷700 160÷700
Электропитание 3 фазы + нейтраль V 230/400 230/400 230/400 230/400
вигатель KА 15 18,5 22 37
вигатель вентилятора об./мин 2800 2800 2800 2800
ид топлива: сжиж. газ 22.260 ккал/м
3
удельная теплота сгорания метана = 35,9 ж/м
3
= 8.570 ккал/м
3
ГАБАРИТНЫЕ РАЗМЕРЫ
D = короткая головка
D1 = длинная головка
E
D - D1
F
G
C
B
A
H
M16
550
M
L
I
N
O
модель
A B C D D1 E F G H I L M N O
BLU 7000.1 1210 585 625 470 600 1212 420 800 500 460 460 M20 195 232
BLU 8000.1 1280 655 625 470 - 1212 420 800 500 460 460 M20 195 232
BLU 10000.1 1310 685 625 470 - 1212 420 800 500 460 460 M20 195 232
BLU 12000.1 1420 795 625 470 - 1212 450 800 500 460 460 M20 195 232
mbar
2000 3000 4000 5000 6000 7000 8000 9000 10000
10
12
14
16
1000
2000 3000
1000
18
20
22
11000
0
2
4
6
8
24
26
28
30
12000
kW
13000
32
34
36
38
40
kcal/h
x 1000
4000 5000 6000 7000 8000 9000 10000 11000 12000 13000 14000 15000
14000 15000 16000 17000
Blu 7000.1
Blu 8000.1
Blu 10000.1
Blu 12000.1
РАБОЧИЙ ДИАПАЗОН ГОРЕЛКИ
противодавление в камере сгорания
ООЬ
