5
420010340700 BLU 7000.1 - 12000.1 PR
РЕГУЛИРОВАНИЕ РАСХОДА ВОЗДУХА И ГАЗА
РЕГУЛИРОВКА МИНИМАЛЬНОЙ МОЩНОСТИ ГОРЕЛКИ
Установить переключатель на панели управления в положение 2 и выполнить следующие операции:

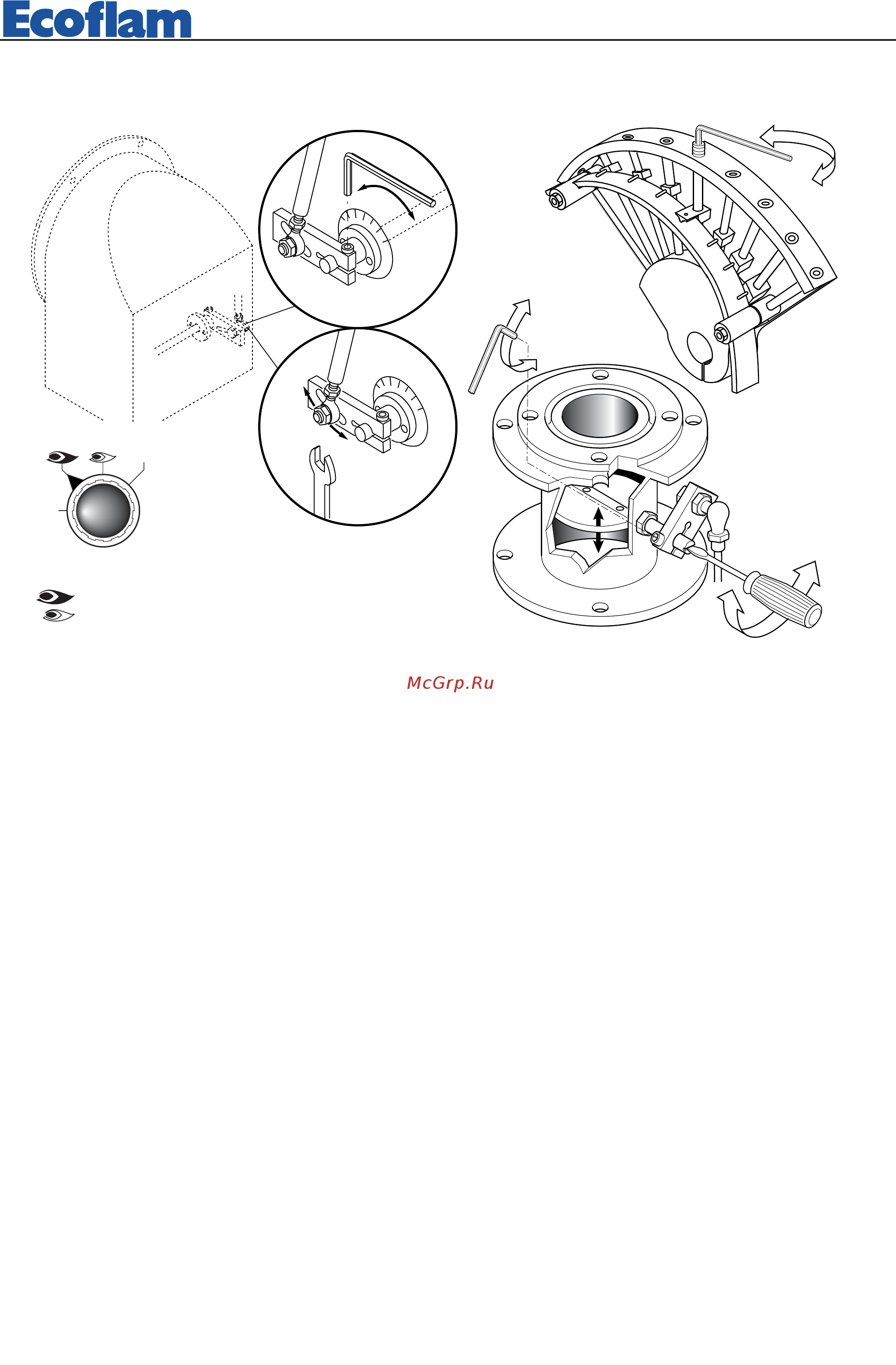

Регулировка минимального расхода газа (см. рис., дет. 4):
- ослабить шестигранный винт на зажиме дроссельного клапана;
- с помощью отвертки установить дроссельный клапан в такое положение, которое обеспечивает
оптимальный расход газа, который определяется по результатам анализа продуктов сгорания.
- с помощью отвертки установить дроссельный клапан в такое положение, которое обеспечивает
оптимальный расход газа, что определяется по результатам анализа продуктов сгорания.
Регулировка минимального расхода воздуха (см. рис., дет. 1):
- ослабить шестигранный винт на зажиме воздушной заслонки;
- установить заслонку в такое положение, которое обеспечивает оптимальный расход воздуха, что
определяется по результатам анализа продуктов сгорания;
- затянуть шестигранный винт.
РЕГУЛИРОВКА МАКСИМАЛЬНОЙ МОЩНОСТИ ГОРЕЛКИ
Установить переключатель на панели управления в положение 1 и выполнить следующие операции:
Регулировка максимального расхода газа (см. рис., иллюстрирующий регулировку
электроклапанов):
- Для получения оптимального расхода газа, который определяется по результатам анализа продуктов
сгорания, действовать как показано на рисунке, иллюстрирующем регулировку электроклапанов.
Регулировка максимального расхода воздуха (см. рис., дет. 2):
- ослабить блокировочную гайку приводного штока воздушной заслонки;
- передвинуть стержень штока таким образом, чтобы получить оптимальный расход воздуха, который
определяется по результатам анализа продуктов сгорания;
- затянуть блокировочную гайку.
РЕГУЛИРОВКА ГОРЕЛКИ В СРЕДНЕМ ДИАПАЗОНЕ МОЩНОСТИ
С помощью переключателя привести в движение серводвигатель (открывание или закрывание), затем,
+
--
Part. 1
Part. 2
Part. 4
Part. 3
-
+
-
COMMUTATORE
-
+
-
0
AUTO
0 =
bloccaggio degli apparati per il
funzionamento in una posizione intermadia
=
funzionamento alla massima potenza
=
funzionamento alla minima potenza
AUTO =
funzionamento automatico
аппаратура управления заблокирована для работы
в среднем диапазоне мощности
работа на максимальной мощности
работа на минимальной мощности
автоматический режим
ПЕРЕКЛЮЧАТЕЛЬ
дет.
дет.
дет.
дет.
