Ecoflam BLU 7000.1 MD TC - VGD 40.065 [7/16] Обнаружение пламени
![Ecoflam BLU 10000.1 PR TC - VGD 40.080 [7/16] Обнаружение пламени](/views2/1491027/page7/bg7.png)

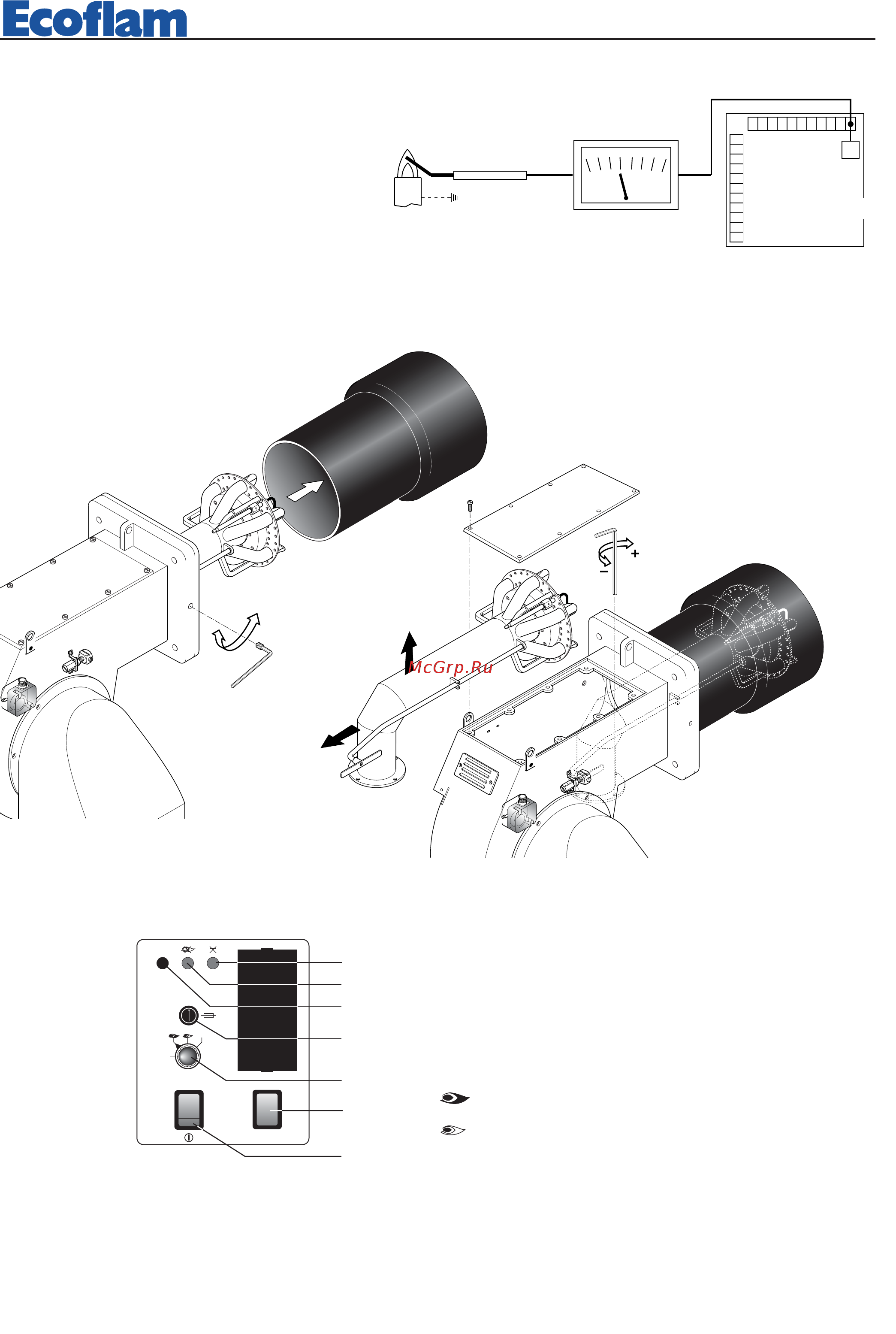

7
420010340700 BLU 7000.1 - 12000.1 PR
ДЕМОНТАЖ СТАКАНА
ДЕМОНТАЖ ГОЛОВКИ ГОРЕЛКИ
ПАНЕЛЬ УПРАВЛЕНИЯ ГОРЕЛК
онтроль тока ионизации выполняется с помощью
микроамперметра постоянного тока с глубиной шкалы
до 50 µA, который подключается последовательно к
электроду розжига. еправильное положение
электрода может привести к понижению тока ионизации
и, как следствие, к аварийной остановке горелки,
вызванной тем, что пламя не было обнаружено. таких
случаях следует проверить правильность положения
электрода, его электрические соединения и заземление
горелки. ак правило, сила тока ионизации должна быть не ниже 20 µA.
ОБНАРУЖЕНИЕ ПЛАМЕНИ
24
min. 6 μA
LANDIS LFL1.622
Microamperometro
fondo scala 50 μA
микроамперметр
с глубиной шкалы 50 mА
LFL1.333
1 - Fuse
2 - Termal lock-out lamp
3 - Working lamp
4 - Selector
:
0
Loking of devoices for operating at intermediate outputs
Operation at max. output
Operation at min. output
AUTO
Automatic operation
5 - Main switch I / O
6 - Lockout disable push button
7 - Lock-out lamp
PGM EXIT
5
0
I
GAS
RESET
0
AUTO
6
4
1
7
3
2
ыключатель кл./ыкл.
нездо предохранителя
ереключатель режимов
фиксированные параметры оборудования для работы на средней мощности
работа на максимальной мощности
работа на минимальной мощности
работа в автоматическом режиме
индикатор температурной блокировки
индикатор рабочего режима
кнопка перезапуска
