Ecoflam BLU 15000.1 MD TC - VGD 40.125 [20/40] Campo de trabajo

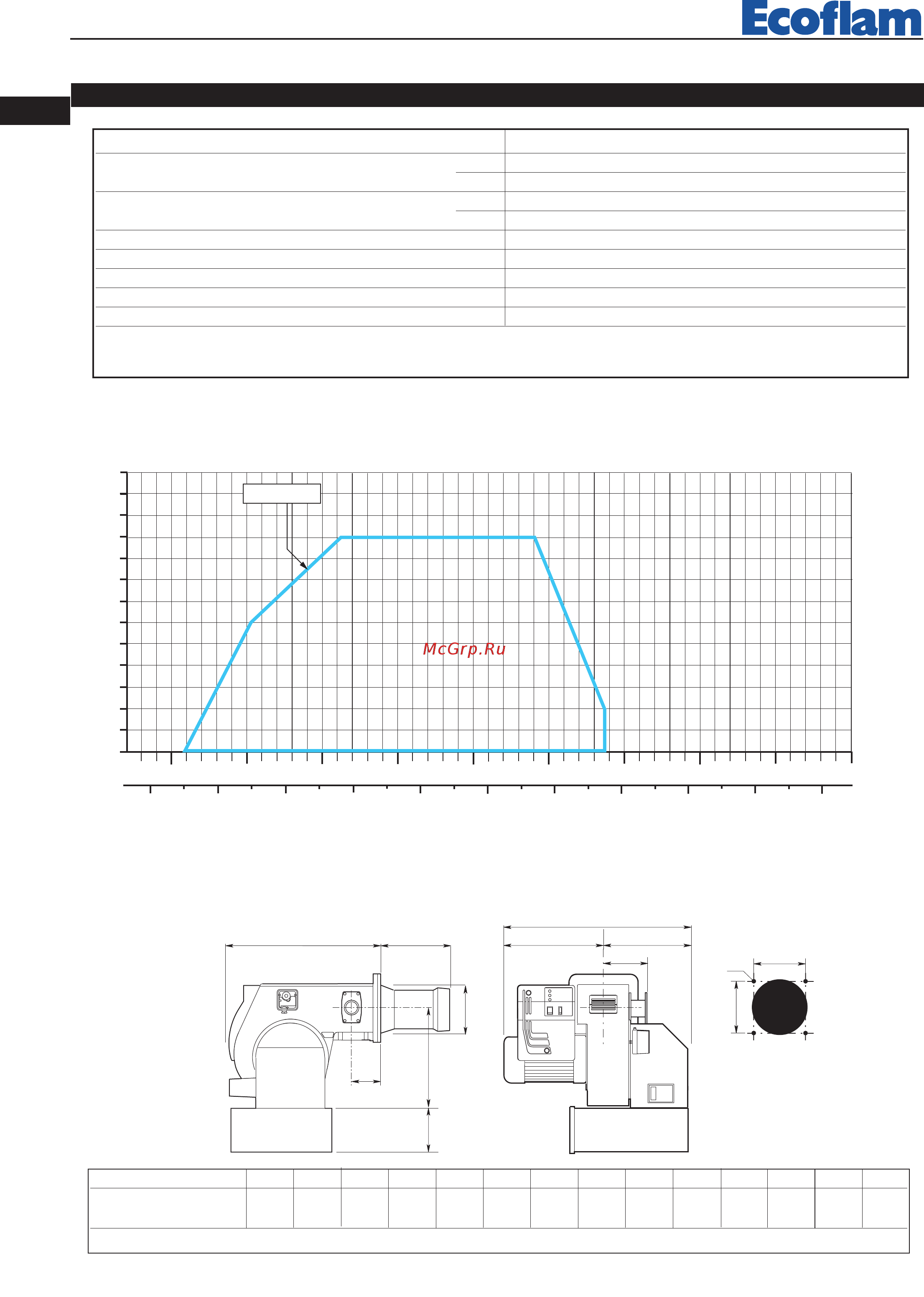

![Ecoflam BLU 15000.1 MD TC - VGD 40.125 [20/40] Campo de trabajo](/views2/1490341/page20/bg14.png)
20
420010329300 Blu 1500.1 P AB
ES
CARACTERISTICAS TECNICAS
CAMPO DE TRABAJO
I
M
CB
A
L
E
D - D1
F
G
H
N
O
DIMENSIONES TOTALES
MODELO A B C D D1 E F G H I L M N O
BLU 1500.1 PAB 710 385 325 340 540 680 215 398 283* 240 240 M14 125 190
* Opcióne D = cabeza corta D1 = cabeza larga
Contropresión en cámara de combustión
Caudal del quemador
12
400
600 800 1000 1200 1400 1600 1800 2000
600 800 1000 1200 1400 1600 1800 2000 2200
kW
kcal/h
x 1000
mbar
200
400
200
0
2
4
6
8
10
Blu 1500.1
MODELO BLU 1500.1 PAB
Potencia térmica máx. kW 1550
kcal/h 1.336.200
Potencia térmica mín. kW 300
kcal/h 259.000
Presión gas natural
mbar 30÷700
Presión gas GPL
mbar 45÷500
Alimentación elétrica 50 Hz V 230/400
Motor kW 3
Velocidad N° 2800
Combustible : L.C.V. Gas natural = 35,9 MJ/Nm
3
= 8.570 kcal/Nm
3
L.C.V. Gas GPL =22.260 kcal / Nm
3
