Ecoflam BLU 15000.1 MD TC - VGD 40.125 [29/40] Газовые электроклапаны

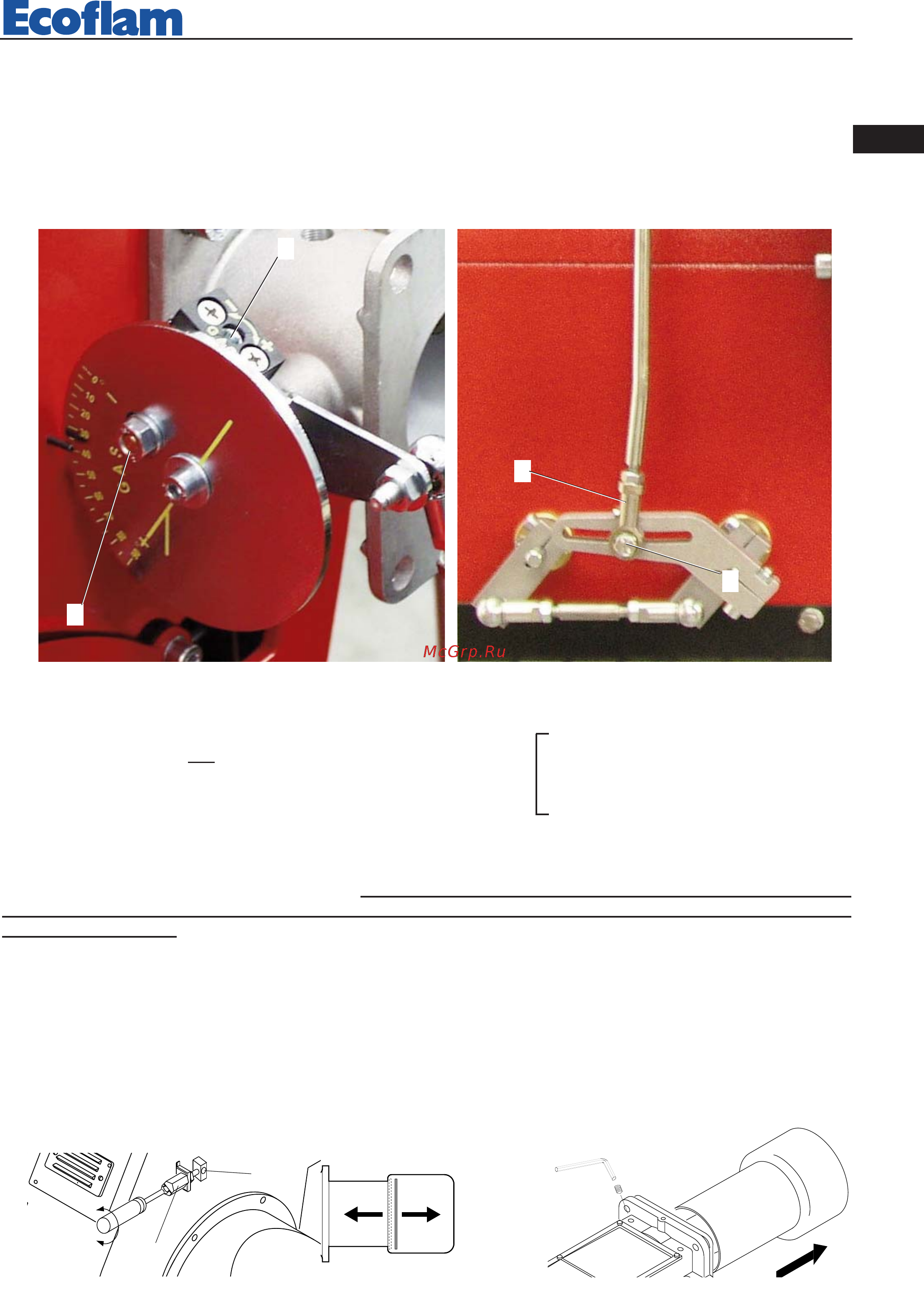

![Ecoflam BLU 15000.1 MD TC - VGD 40.125 [29/40] Газовые электроклапаны](/views2/1490341/page29/bg1d.png)
29
420010329300 Blu 1500.1 P AB
RU
2
1
4
3
–
+
B
A
+
--
ДЕМОНТАЖ СТАКАНА
РАСЧЕТ МОЩНОСТИ ГОРЕЛКИ
Замерить по счетчику расход газа в литрах и время замера в
секундах. Мощность в кВт рассчитывается по следующей
формуле:
e
x f = kW
sec
e = кол-во газа в литрах
sec = время в секундах
G20 = 34,02
G25 = 29,25
G30 = 116
G31 = 88
f
РЕГУЛИРОВАНИЕ ПОЛОЖЕНИЯ ГОЛОВКИ
Для получения оптимального к.п.д сгорания по необходимости выполняется регулирование положения головки
горелки. При эксплуатации на минимальных мощностях головка задвигается назад, а при работе на максимальных
мощностях - выдвигается вперед.
Для этого следует:
- с помощью шестигранного ключа соответствующего размера ослабить винт А;
- установить головку в требуемое положение, вращая с помощью отвертки шестигранный винт B;
- затянуть винт A.
ГАЗОВЫЕ ЭЛЕКТРОКЛАПАНЫ
Согласно действующим нормам расход газа при розжиге устанавливается производителем во время испытаний на
величину равную 1/3 максимальной мощности.
При необходимости регулирования расхода эти операции
должны выполняться квалифицированным персоналом, имеющим соответствующее разрешение
компании “Экофлам”.
5. Отрегулировать расход газа для получения желаемых параметров горения, меняя положение газовой
заслонки с помощью винта 3, предварительно ослабив гайку 4.
6.Переключите горелку на большое горение и при необходимости отрегулируйте положение газовой заслонки,
как описано в пункте 2.7.При необходимости повторите несколько раз операции, описанные в пунктах 5 и 6,
чтобы добиться точного положения газовой заслонки как на малом, так и на большом горении.
8.Затяните гайки.
