31
420010329300 Blu 1500.1 P AB
RU

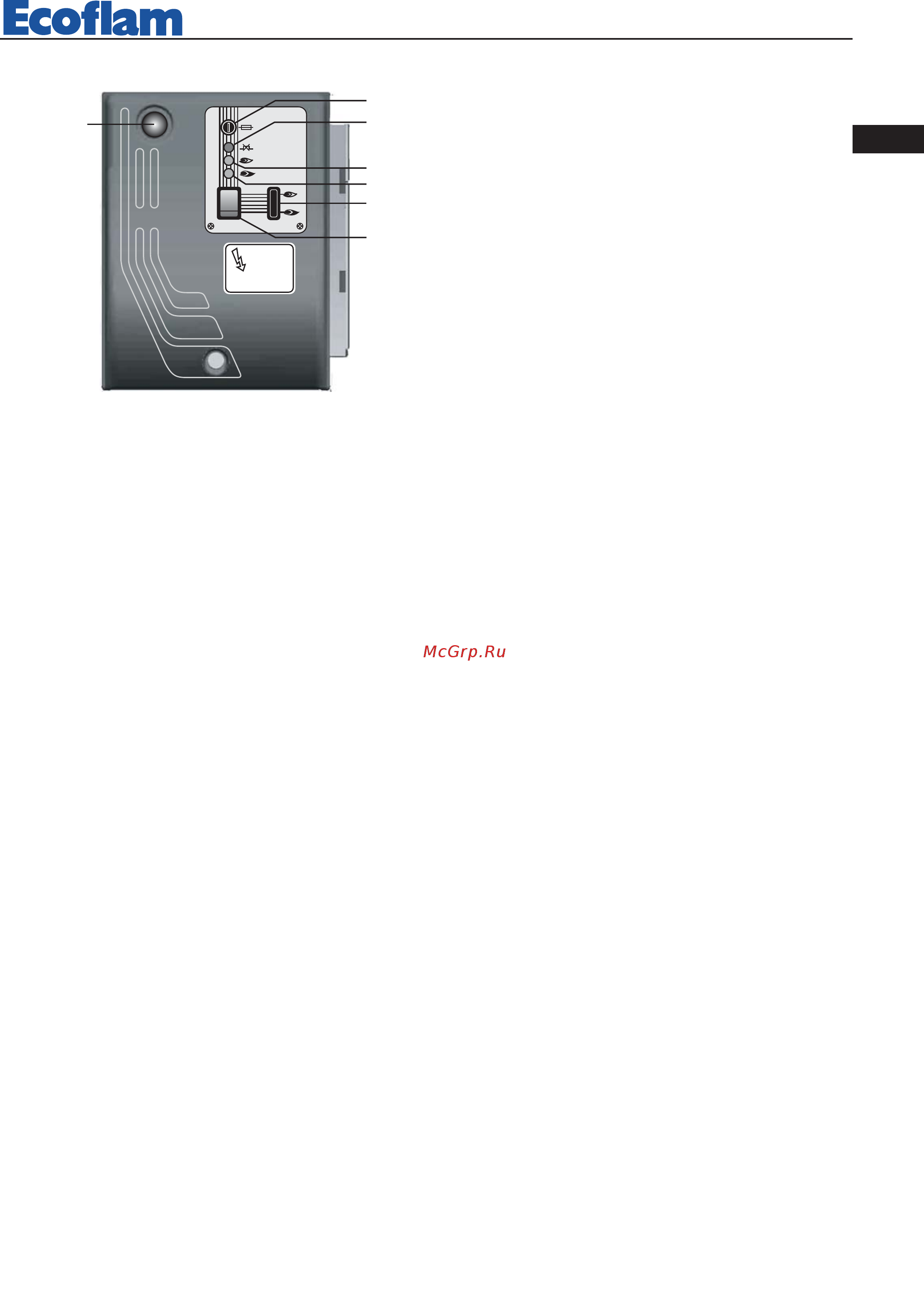

ОПИСАНИЕ ПАНЕЛИ УПРАВЛЕНИЯ ГОРЕЛКИ
0
I
1
2
6
3
5
4
7
1 - fusibile
2 - lampada di blocco termico
3 - lampada di funzionamento 1ºstadio
4 - lampada di funzionamento 2ºstadio
5 - interruttore alta-bassa fiamma
6 - interruttore I / O
7 - pulsante di sblocco
0
1
2
0
1
2
Периодическое обслуживание горелки (головки горелки, электродов и т.д.) должно выполняться
квалифицированным персоналом. В зависимости от условий эксплуатации это делается один или два раза в год.
Прежде чем приступить к проверке и последующему обслуживанию горелки рекомендуется произвести её общий
осмотр. Для этого:
- отключить энергоснабжение горелки (вытащить штекер из розетки);
- закрыть отсечной газовый кран;
- снять крышку горелки, прочистить вентилятор и всасывающий воздуховод;
- прочистить головку горелки и проверить положение электродов;
- установить обратно все детали;
- проверить герметичность газовых соединений;
- проверить дымоход;
- запустить горелку;
- измерить параметры горения (CO
2
= 9,5 ÷ 9,8), (O не более 75 ppm).
ПРЕЖДЕ, ЧЕМ ВЫПОЛНЯТЬ ДАЛЬНЕЙШИЕ ОПЕРАЦИИ, НЕОБХОДИМО ПРОВЕРИТЬ, ЧТО:
- напряжение подается на установку, а горелка подключена;
- в сети имеется требуемое давления газа, и отсечной газовый кран находится в открытом положении;
- предохранительные устройства и приборы управления подключены правильно;
Если все вышеупомянутые условия соблюдены, нажатием кнопки перезапуска запустить горелку. Проверить рабочий
цикл горелки.
НЕ ПРОИCХОДИТ ЗАПУСК ГОРЕЛКИ:
- Проверить выключатель, термостаты, двигатель и давление газа.
ПОСЛЕ ПРЕДВАРИТЕЛЬНОЙ ПРОДУВКИ ПРОИСХОДИТ БЛОКИРОВКА ГОРЕЛКИ:
- Проверить давление газа и вентилятор.
- Проверить реле давления воздуха.
ПОСЛЕ ПРЕДВАРИТЕЛЬНОЙ ПРОДУВКИ РОЗЖИГ ГОРЕЛКИ НЕ ПРОИСХОДИТ:
- Проверить правильность установки электродов и их положение.
- Проверить провод розжига.
- Проверить трансформатор розжига.
- Проверить предохранительные устройства.
ПОСЛЕ РОЗЖИГА ПО ИСТЕЧЕНИИ ВРЕМЕНИ АВАРИЙНОЙ ОСТАНОВКИ ПРОИСХОДИТ БЛОКИРОВКА
ГОРЕЛКИ:
- Проверить правильность подключения фазы и нуля.
- Проверить газовые электроклапаны.
- Проверить положение и правильность подключения электрода обнаружения пламени.
- Проверить состояние самого электрода обнаружения пламени.
- Проверить предохранительные устройства.
БЛОКИРОВКА ГОРЕЛКИ ПРОИСХОДИТ ПОСЛЕ ЕЕ НЕПРОДОЛЖИТЕЛЬНОЙ НОРМАЛЬНОЙ РАБОТЫ:
- Проверить регулятор давления газа и газовый фильтр.
- Проверить давление газа с помощью манометра.
- Проверить параметры обнаружения пламени (не менее 3
μА).
ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ
1 - предохранитель
2 - сигнальная лампочка блокировки
3 - лампочка рабочего режима
4 - резервный выключатель
5 - выключатель
6 - кнопка перезапуска
