MI 3242 MicroOhm 2A Описание прибора
12
3.2 Панель с соединительными разъемами

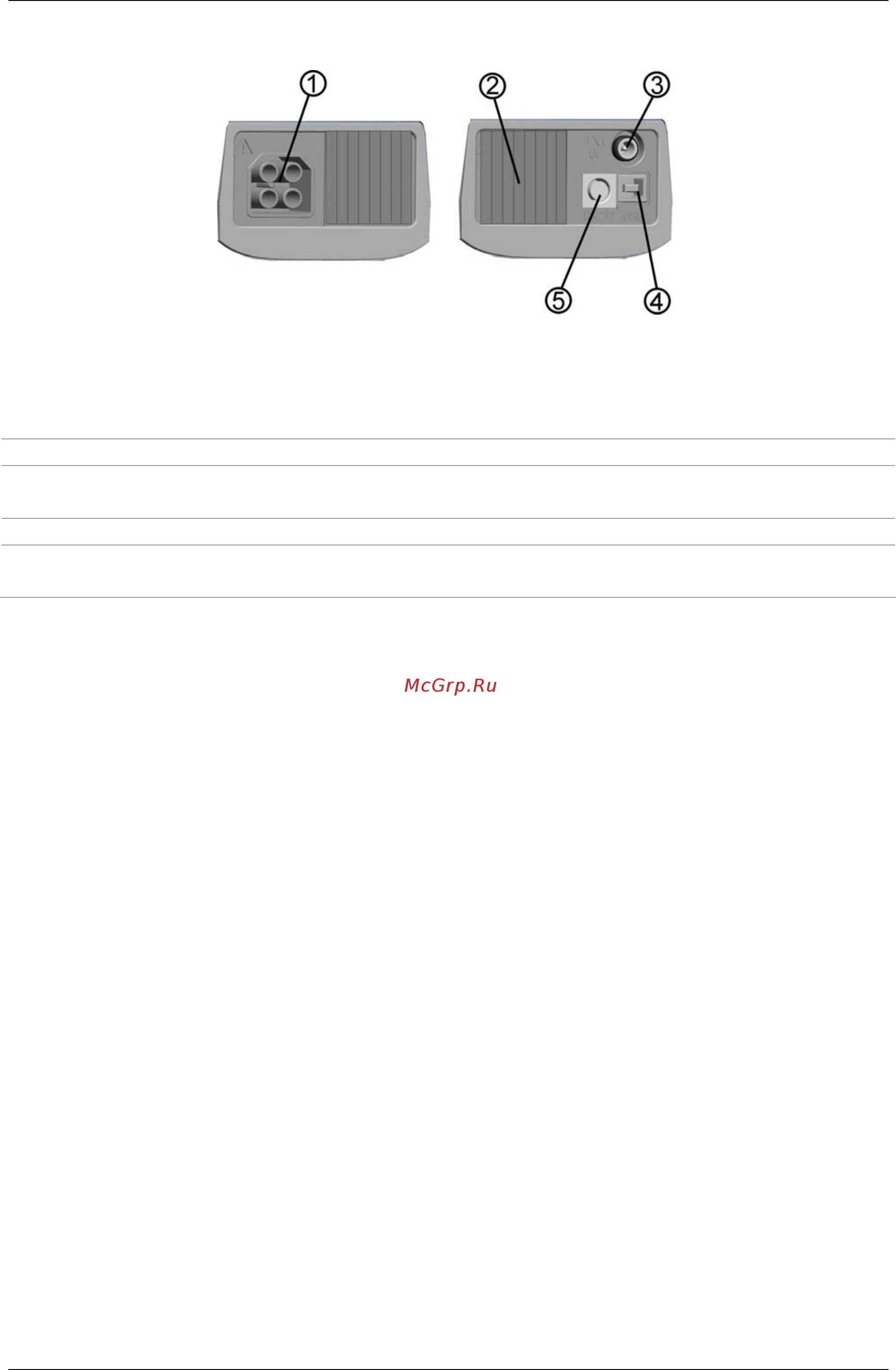

Рисунок 3.2: Панель с разъемами
Условные обозначения:
1 Разъем для измерений Входы / выходы для измерений
2 Защитная крышка
3
Разъем для сетевого
адаптера
Для подключения внешнего адаптера питания
4 Разъем USB Коммуникация с портом USB (1.1) ПК.
5 Разъем PS/2
Коммуникация с принтером;
Коммуникация с последовательным портом ПК.
Предупреждения!
Максимально допустимое напряжение между любыми
измерительными клеммами и землей – 600 В!
Максимально допустимое напряжение между измерительными
клеммами– 600 В!!
Максимальное кратковременное напряжение внешнего адаптера
питания – 14 В!
Используйте только измерительные принадлежности, поставляемые
Вашим дистрибьютором!
