Zanussi ZGM62444XA [69/76] Установка
![Zanussi ZGM62444XA [69/76] Установка](/views2/1049223/page69/bg45.png)
центрі та в авторизованих магазинах за-
пчастин.
Установка
Попередження! Див. розділи з
інформацією щодо техніки безпеки.
Попередження! Наведені нижче
інструкції щодо встановлення,
підключення й технічного обслуговування
плити повинен виконувати кваліфікований
фахівець згідно зі стандартами і місцевими
вимогами.
Підключення газу
Застосовуйте нерухоме з’єднання або
гнучкий шланг із іржостійкої сталі згідно з
чинними нормативними вимогами. При ви-
користанні гнучкого металевого шланга
стежте, щоб
він не контактував з рухомими
деталями і не був здавлений. Також будь-
те обережні, встановлюючи варильну по-
верхню разом із духовою шафою.
Важливо! Переконайтеся, що тиск газу
відповідає рекомендованим показникам.
Регульоване з’єднання кріпиться до труби
газової магістралі за допомогою гайки G
1/2". Прикрутіть деталі, не докладаючи
надмірних зусиль, відрегулюйте у
потрібному напрямку і
затягніть з’єднання.

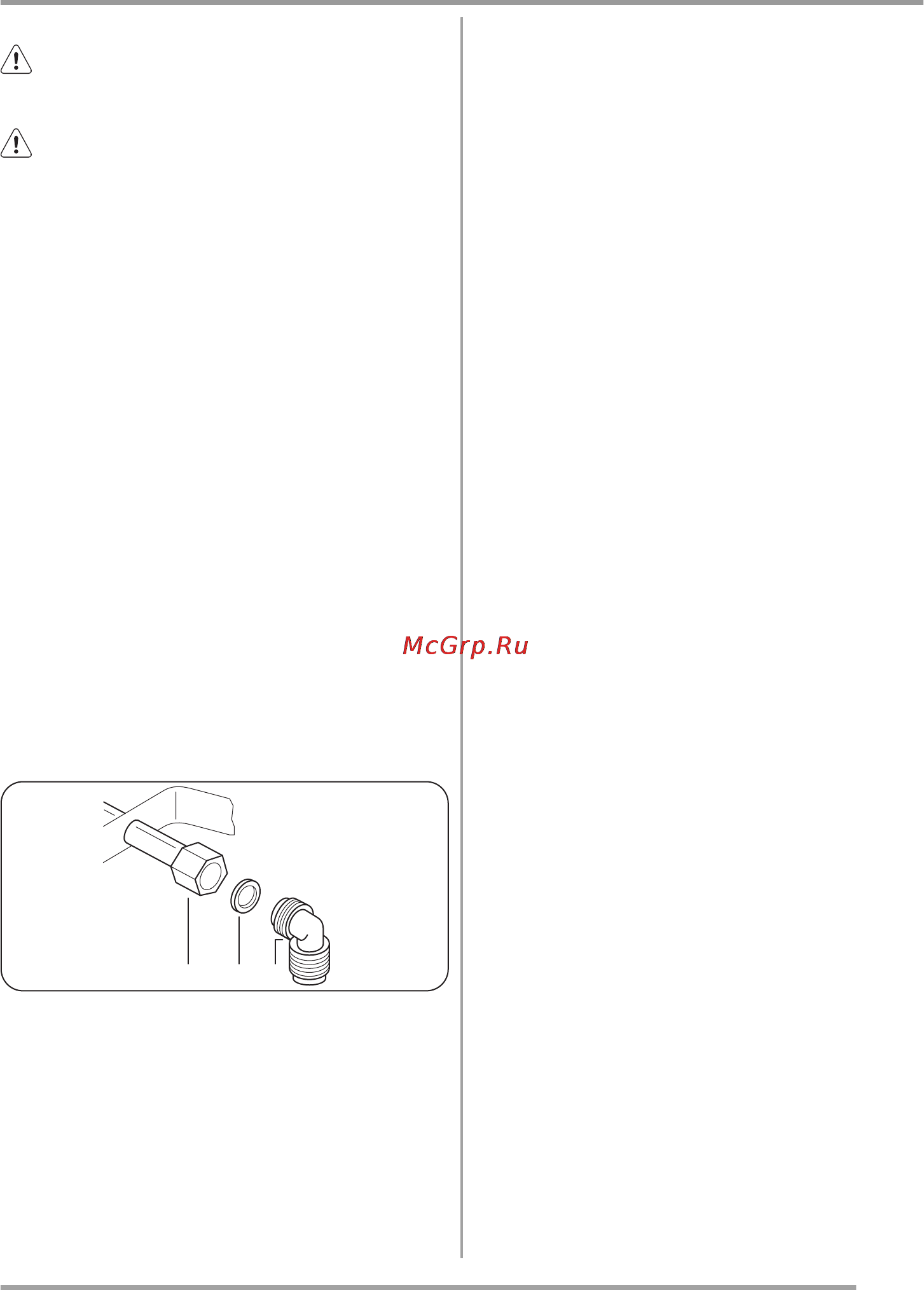

ABC
A) Кінець трубки з гайкою
B) Шайба
C) Кутовий штуцер
Скраплений газ
Використовуйте тримач для гумових шлан-
гів, що використовуються для скрапленого
газу. Завжди встановлюйте прокладку. Пі-
сля цього підключайте газ.
Гнучкий шланг придатний до використан-
ня, якщо дотримано таких умов:
– він не нагрівається вище кімнатної тем-
ператури, тобто вище 30°C;
– його довжина не перевищує 1500 мм;
– на ньому відсутні дроселі;
– він не піддається натягуванню чи скручу-
ванню;
– він не торкається гострих
країв чи кутів;
– можна легко здійснювати огляд його ста-
ну.
Перевіряючи стан гнучкого шлангу, переко-
найтеся у тому, що:
– на обох кінцях шлангу і по всій його до-
вжині відсутні тріщини, порізи та ознаки
горіння;
– матеріал не затвердів і зберігає еластич-
ність;
– затискачі не вкрилися іржею;
– термін придатності не
скінчився.
За наявності хоча б одного дефекту не ре-
монтуйте, а замініть шланг.
Важливо! Після завершення установки,
переконайтесь у надійності ущільнень для
з’єднувальних елементів. Для такої
перевірки використовуйте мильний розчин,
а не вогонь!
Заміна інжекторів
1. Зніміть підставки для посуду.
2. Зніміть із конфорок кришки та корони.
3. За допомогою торцевого ключа
7 зні-
міть форсунки й замініть їх на ті, які
відповідають типу газу, що використо-
вується (див. таблицю в розділі «Тех-
нічна інформація»).
4. Складіть усі деталі, виконавши проце-
дуру у зворотному порядку.
69
www.zanussi.com
