Заміна електричного кабелю
Для заміни мережевого кабелю користуй-
тесь лише кабелем типу H05V2V2-F T90
або еквівалентним. Переконайтесь, що пе-
ретин кабелю може застосовуватись до
передбаченої напруги і робочої температу-
ри. Жовтий/зелений провід заземлення по-
винен бути приблизно на 2 см довшим, ніж
коричневий (або чорний) провід фази.

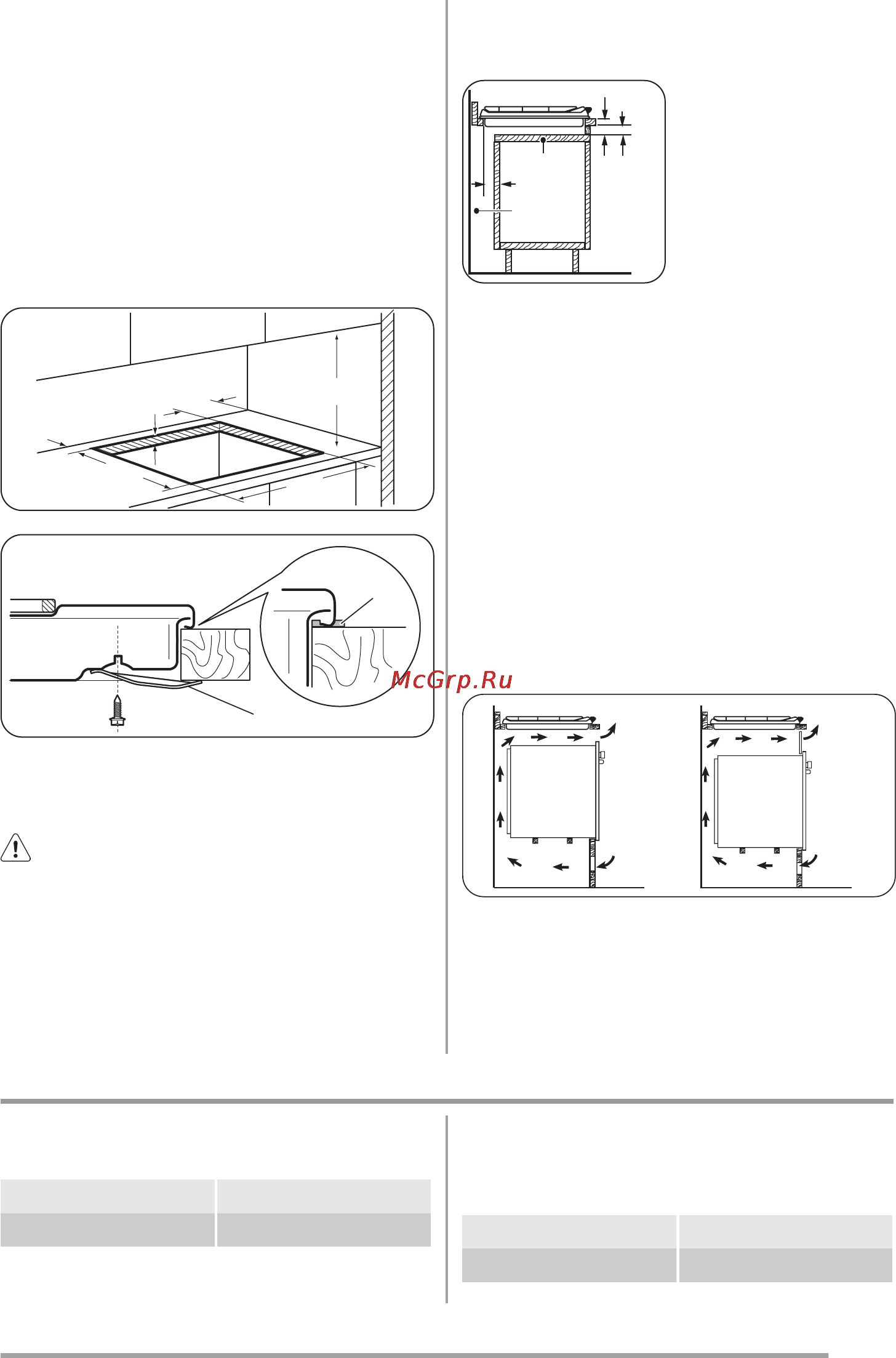

Вбудовування в кухонні меблі
min. 55 mm
min. 650 mm
550 mm
min. 100 mm
30 mm
470 mm
B
A
A) ущільнювач, що постачається
B) скоби, що постачаються
Обережно! Установлюйте прилад
лише на стільниці із плоскою
поверхнею.
Варіанти вбудовування
Кухонна секція з дверцятами
Панель, яка встановлюється під вариль-
ною поверхнею, повинна легко зніматись
для забезпечення доступу у випадку про-
ведення ремонтних робіт.
min 20 mm
(max 150 mm)
30 mm
60 mm
b
a
a) Знімна панель
b) Місце, що може використовуватися для
підключення
Кухонна секція з духовкою
Розміри ніші під варильну поверхню мають
відповідати зазначеним, а кухня повинна
бути оснащена вентиляційними отворами
для безперервного надходження повітря. З
міркувань безпеки, а також для полегшен-
ня від’єднання духової шафи від гарнітуру
варильну поверхню і духову шафу слід під-
ключати до
джерела електроенергії окре-
мо.
50 cm
2
360 cm
2
180 cm
2
120 cm
2
Технічна інформація
Розміри варильної поверхні
Ширина: 580 мм
Довжина: 500 мм
Габарити ніші варильної
поверхні
Ширина: 550 мм
Довжина: 470 мм
71
