Атол 90Ф [15/82] Замена установка модуля коммуникации
![Атол 90Ф [15/82] Замена установка модуля коммуникации](/views2/1493187/page15/bgf.png)
[Основные составляющие]
15
Коммуникационный модуль включается в комплектацию по дополнительному заказу.
Коммуникационный модуль подключается к разъему XP3 БУ rev. 1.8.1 или 1.9 кабелем
AL.P010.61.000 (схема кабеля представлена в разделе «Приложение. Альбом схем»).
Замена/установка модуля коммуникации
Чтобы заменить внешний модуль коммуникации нужно выполнить следующие действия:
1. Выключить ККТ: нажать и удерживать в течение пяти секунд кнопку [С]. Если производилась
зарядка аккумулятора, отсоединить кабель блока питания от разъема ККТ.
2. Открутить два винта крепления крышки отсека в нижней части корпуса изделия,
аккуратно отделить крышку (подробнее о снятии крышки смотрите в разделе
«Компоновочная схема»), получить доступ к отсеку. Расположение модуля
коммуникации в корпусе ККТ показано на рисунке ниже.

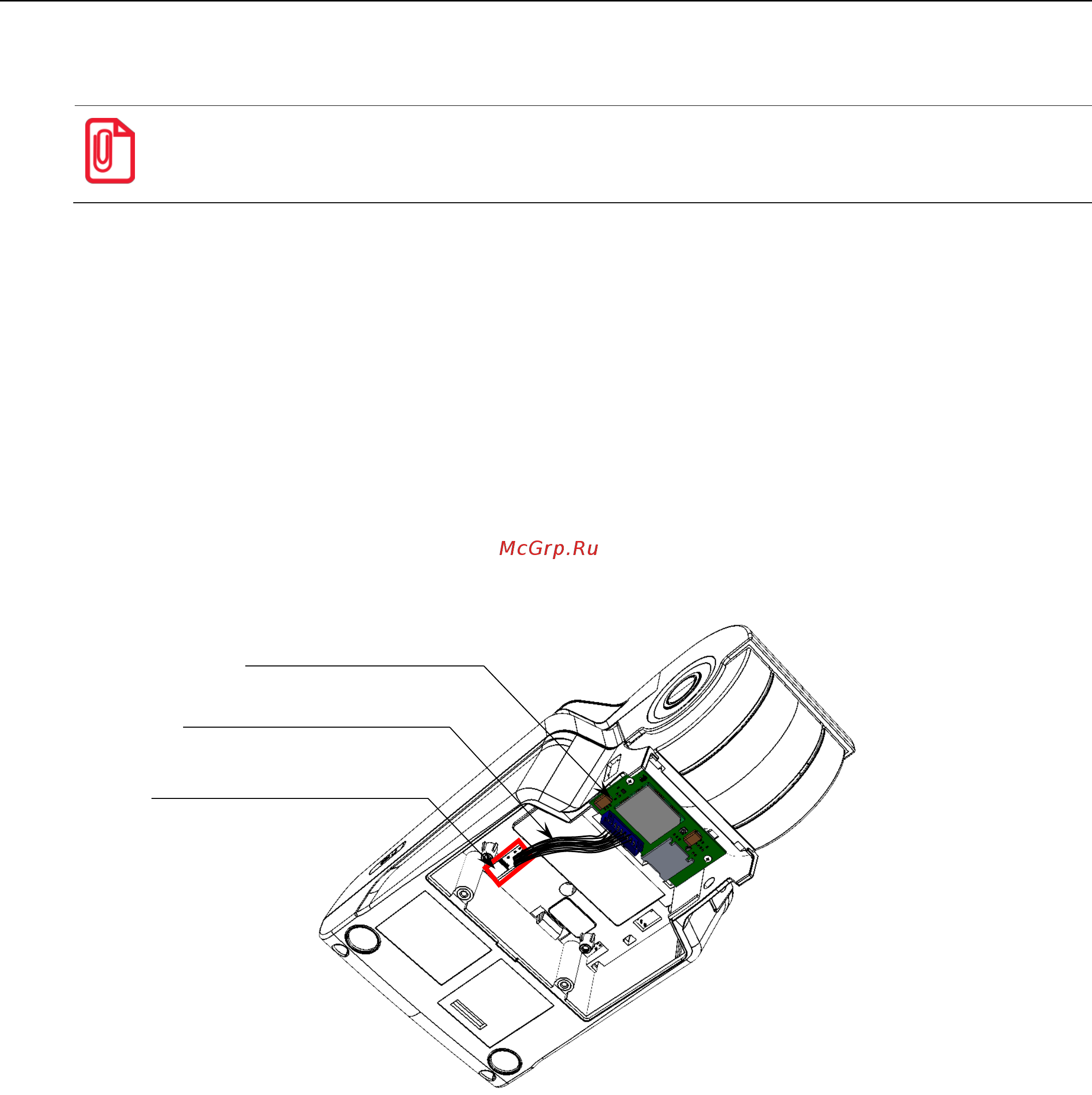

Рисунок 12. Расположение модуля коммуникации в отсеке корпуса ККТ (ФН условно не показан)
3. Отключить кабель от разъема модуля коммуникации.
4. Открутить саморезы, фиксирующие модуль на внутренней поверхности отсека. Извлечь
модуль коммуникации.
Модуль коммуникации
Кабель модуля коммуникации
Проем для прокладки кабеля
