[Проверка работоспособности изделия]
31
Проверка работоспособности изделия
Методика нахождения неисправностей аппаратной части
изделия
Проверка производится на выявление несоответствий и нарушений в аппаратной части
изделия. Перед проведением проверки аппаратной части изделия необходимо выполнить
следующие действия:
1. Выключить питание изделия, нажав и удерживая в течение пяти секунд кнопку [C]. Если
производилась зарядка аккумулятора, то отсоединить кабель блока питания.
2. Демонтировать корпус изделия согласно описанию раздела «Компоновочная схема»,
получить доступ к основным составляющим изделия.
3. Проверить устройство печати.
Проверить наличие и обозначение печатающего устройства: обозначение печатающего
устройства должно содержаться на наклейке, расположенной на шлейфе печатающего
устройства. Обозначение должно соответствовать маркировке: «SS205-V4-LV».

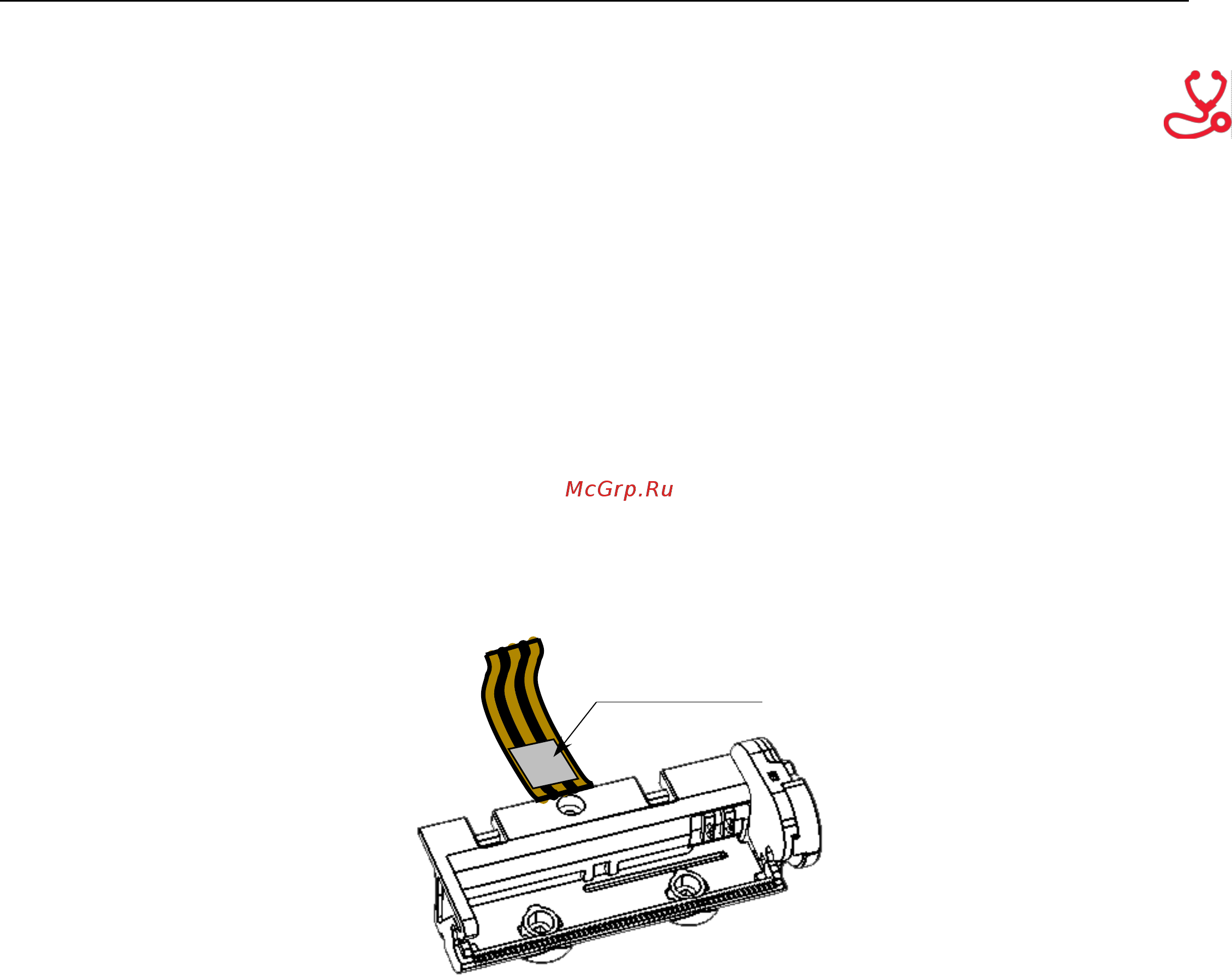

Рисунок 32.Расположение маркировки печатающего устройства
4. Проверить блок управления.
Проверить наличие и обозначение блока управления: обозначение блока управления
должно присутствовать на верхней стороне платы. Обозначение должно соответствовать
маркировке «AL.P190.41.000».
Проверить обозначение процессора блока управления: обозначение процессора указано на
корпусе микросхемы DD1.
Проверить наличие и количество портов блока управления и их задействованность: разъем
порта АКК (XP5) должен содержать ответную часть кабеля для подключения аккумулятора
(если АКБ установлена в корпус ККТ), разъем порта печатающего устройства XP6 должен
содержать ответную часть шлейфа печатающего устройства, разъем порта ФН XP8 –
ответную часть кабеля ККТ–ФН AL.P120.64.000 для ФН, разъем XP10 – ответную часть кабеля
питания, если установлен внешний коммуникационный модуль, то разъем XP3 должен
содержать ответную часть кабеля AL.P010.61.000 (схемы кабелей смотрите в разделе
«Приложение. Альбом схем»).
Проверить разъемы портов блока управления на отсутствие повреждений: внешний корпус и
контактные части разъемов портов не должны иметь механических и термических
повреждений и деформаций.
