Атол 90Ф [51/82] Проверка работоспособности изделия

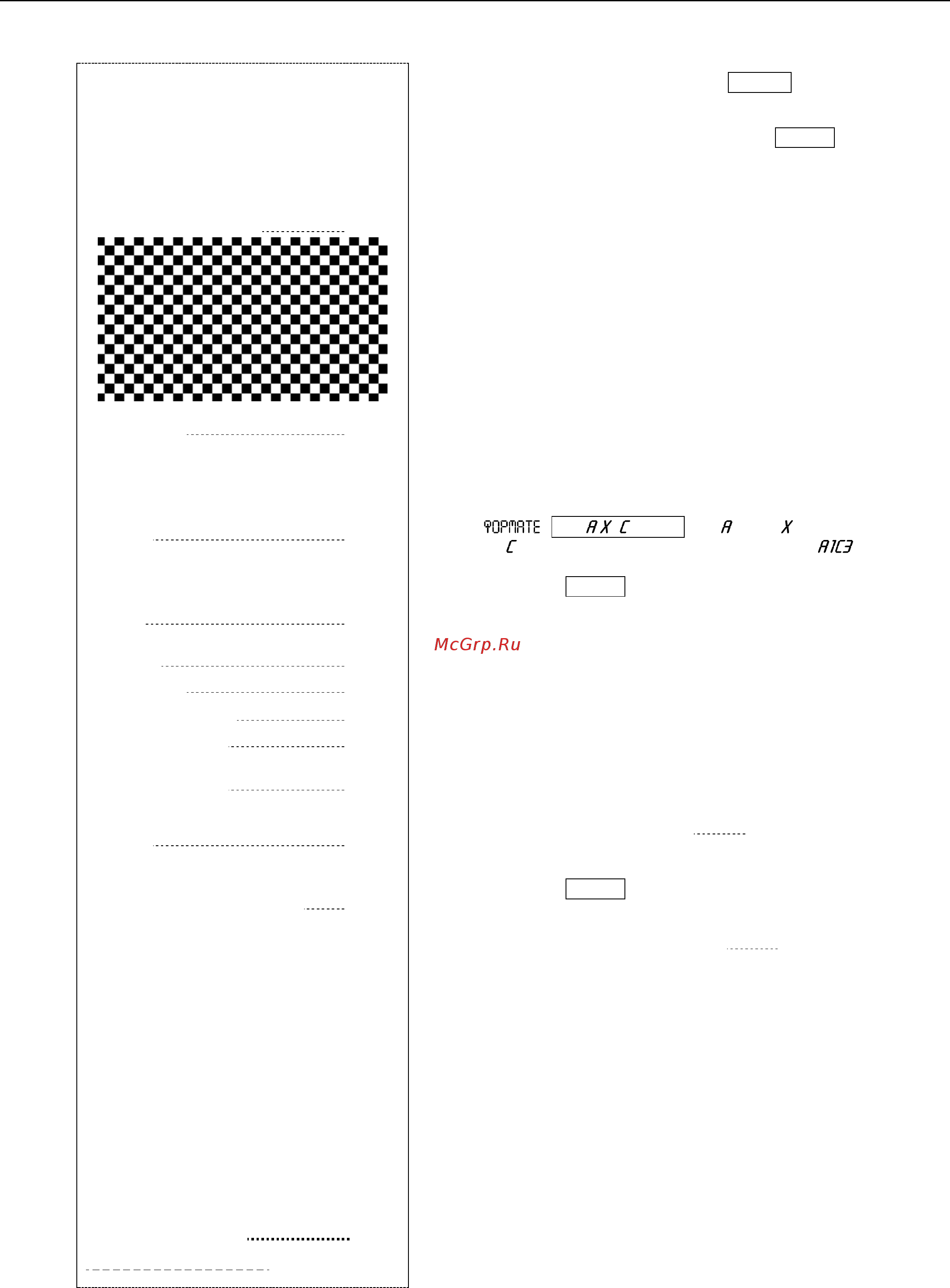

![Атол 90Ф [51/82] Проверка работоспособности изделия](/views2/1493187/page51/bg33.png)
[Проверка работоспособности изделия]
51
REMUVE THE PAPER!
RETURN AFTER SIGNAL
Cover & paper sensors <+>
Main battery <+>
KEYBOARD TEST
Keyboard <+>
DISPLAY TEST
Display <+>
RTC clock <+>
NV RAM (DD7) <+>
Serial FLASH (DD2) <+>
FD (N:1234567891) <+>
FD MODE IS FISCAL <+>
USB(XT1) <+>
Comm. connector (XP3 5-10) <+>
Serial N: 12345678901234
19-09-2016 10:43
АТОЛ 90Ф
Electronic unit X.X
Unique ID:
123a456b789c123d456e7891f2
Assembly ID:
1 1788
2 fn Debub v 1.32
3 1743
TEST RESULT <+>
(signature)
После запуска техпрогона на дисплее отобразится
• • • • • • • •
Проверка датчика ЧЛ. Извлеките бумагу из лотка для ЧЛ, установите после звукового
сигнала. Пропуск по нажатию [ИТ] невозможен.
В момент ожидания действий с ЧЛ на дисплее отобразится
• • • • • • • •
Проверка качества терморезисторов. Символы должны быть яркими, четкими, иметь
одинаковый межсимвольный интервал, одинаковую высоту и ширину. Печать должна
быть равномерна.
Проверка работы ККТ от АКБ. Если АКБ не установлена, то печатается <–>.
Проверка клавиатуры. Нужно последовательно нажимать на все клавиши
клавиатуры (начинать с первой клавиши первого верхнего ряда по
направлению слева направо, затем второго, третьего и четвертого ряда
клавиш). При этом на дисплее ККМ будет указано расположение указанной
кнопки в Y , где – ряд, – номер ряда кнопок
клавиатуры, – столбец, Y – номер столбца, например, обозначает,
что нужно нажать клавишу [9].
На дисплее отобразится
• • • • • • • •
Проверка дисплея изделия. Должны загореться все сегменты в каждой из
восьми ячеек дисплея ККТ. При обнаружении неполадки не все сегменты будут
гореть, и напечатается <–>.
Проверка хода часов
1
. Если печатается <–>, то заменить батарею.
Проверка памяти ККТ RAM
2
Проверка памяти FLASH
3
Проверка фискального накопителя
5
, в скобках указан номер ФН, установленного в
корпусе ККТ.
Проверка ФН. Если ККТ зарегистрирована в ФНС, то печатается <+>, если нет – <–>.
Для проверки разъема БУ XP8 для подключения ФН достаточно подключить заглушку ФН, при
успешном прохождении теста напечатается
FD connector (XP8) <+>
Проверка порта USB. Используется технологическая заглушка (схема представлена в
разделе «Приложение. Альбом схем»)
На дисплее отобразится
• • • • • • • •
Проверка установленного модуля WiFi. При установленной заглушке в разъеме XP3
печатается:
Comm.I connector (XP3 5-10) <+>
В случае обнаружения ошибки напечатается <–>
Заводской номер ККТ
Дата и время выполнения технологического прогона
Наименование ККТ
Версия электронного блока
Уникальный код процессора блока управления
Идентификаторы ПО
ПО ККТ
ПО ФН
ПО загрузчика
Результат прохождения технологического прогона. В случае если не все тесты
пройдены (пропущены) или выполнены с ошибкой, то будет напечатано <–>
