3 КОНСТРУКЦИЯ ККТ
Внешний вид ККТ представлен на рисунке 1.

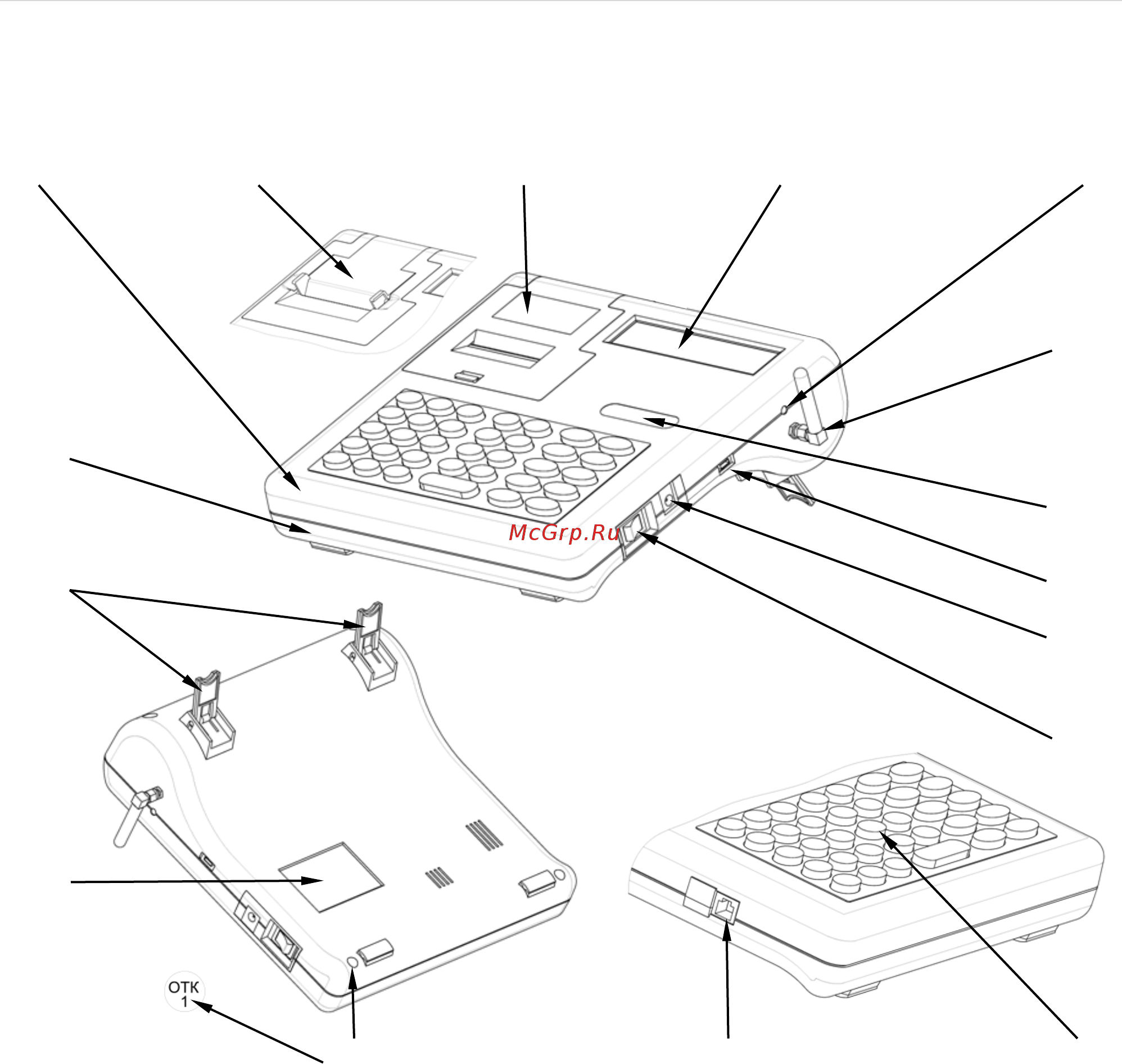

Рисунок 1 – Внешний вид ККТ «ОРИОН-100Ф».
ККТ содержит следующие компоненты:
1 – Корпус.
2 – Основание.
3 – Крышка отсека принтера с функцией упрощённой загрузки.
4 – Крышка отсека принтера.
5 – Индикатор.
6 – Индикатор сети (заряда АКБ).
7 – Внешняя антенна (опционно).
8 – Товарный знак.
9 – Разъём MicroUSB 2.0 тип B.
10 – Разъём питания.
11 – Переключатель (включения / выключения) питания.
12 – Клавиатура.
13 – Разъём RJ-11 для подключения оборудования по протоколу RS-232 (опционно).
14 – Место заводской пломбировки и образец оттиска заводской пломбы.
15 – Шильдик.
16 – Ножки откидные.
4
2
1
3
5
7
9
8
11
10
12
6
13
14
16
15
