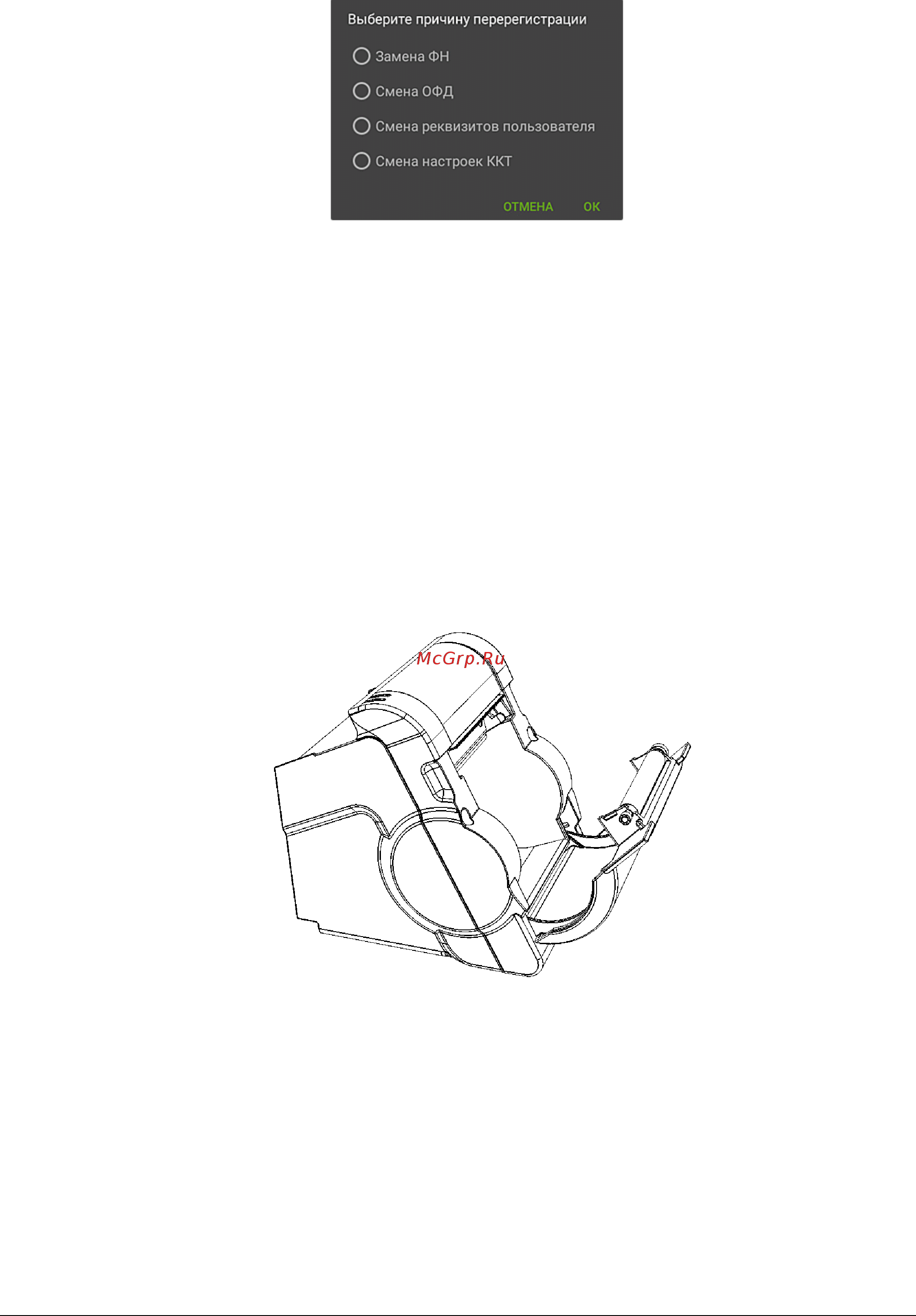

13.2 После ввода даты и времени отобразиться окно:
13.3 В качестве причины перерегистрации указать «Замена ФН».
После некорректного ввода пользовательских данных.
После некорректного ввода данных в ФН (случайные ошибки, неверные данные, итд) нет
возможности удалить их или откорректировать. При этом регистрация ККТ с ФН на сайте ФНС не
будет завершена и через некоторое время (ориентировочно через 24 часа) заявления в ЛК ФНС
будет аннулировано. После чего появится возможность провести повторную регистрацию ККТ с
новым ФН.
Для замены ФН необходимо выполнить следующие действия:
1. Отключить блок питания от сети питания, затем от разъема питания СТ.
2. Открыть крышку лотка для чековой ленты. Если установлена ЧЛ, то извлечь ее из лотка для ЧЛ.
Рисунок 9. Открыта крышка лотка для ЧЛ
3. Отделить от передней панели крышку отсека для ФН. Для этого нужно сначала освободить
фиксатор крышки, надавив на него в направлении «вверх».
