16
ё

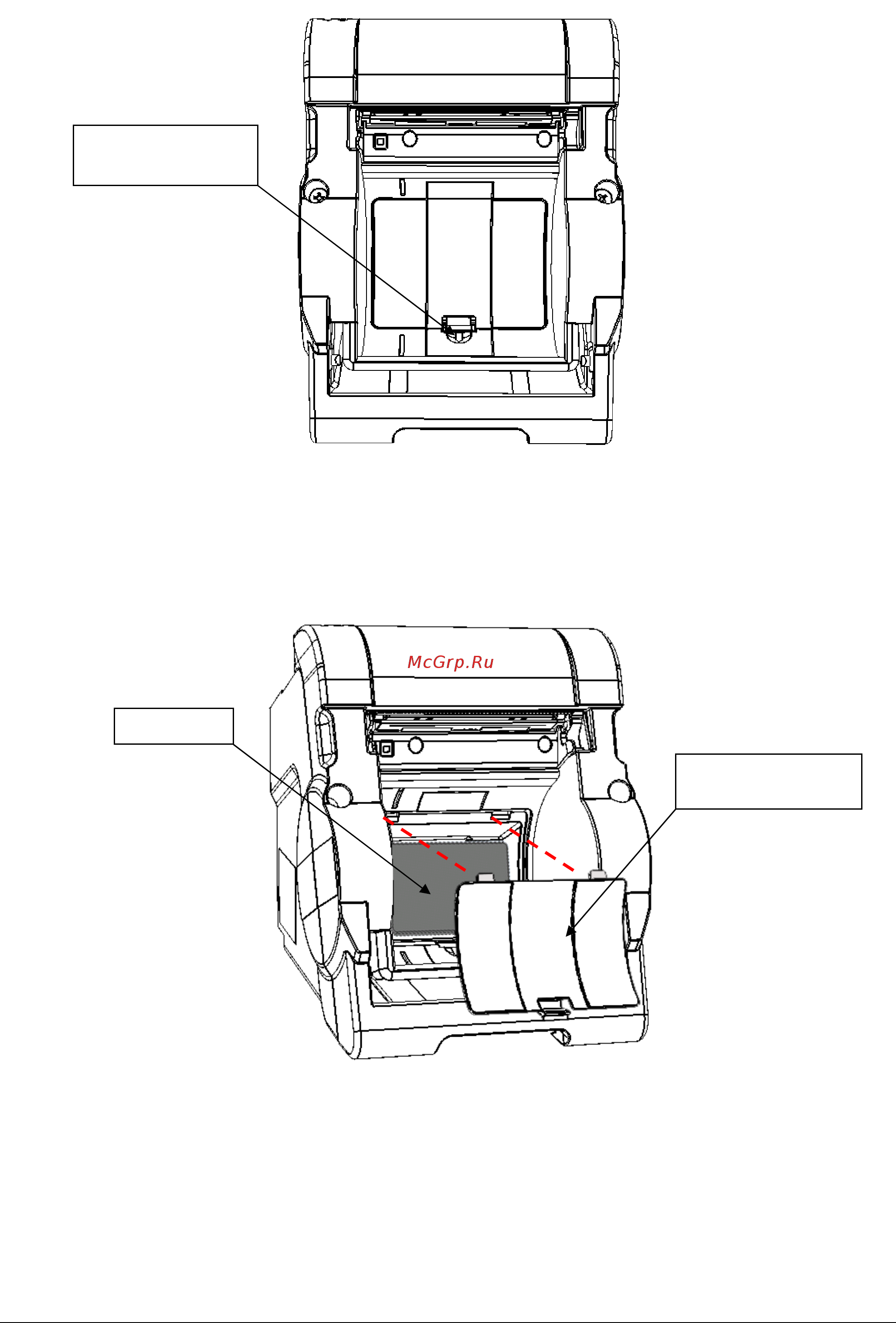

Рисунок 10. Расположение фиксатора крышки отсека для ФН
4. Затем отделить нижнюю часть крышки от корпуса и освободить два верхних фиксатора
крышки из пазов корпуса (смотрите рисунок ниже). Отделить крышку отсека для ФН.
Рисунок 11.
5. Извлечь ФН из корпуса ККТ, аккуратно отвести ФН на расстояние не больше длины кабеля
ФН–ККТ.
6. Отсоединить ФН от разъема кабеля.
7. Проделать процедуру Технологического обнуления ККТ (стр.52)
8. Подключить к разъему кабеля новый экземпляр ФН.
9. Зафиксировать ФН в отсеке для ФН передней панели корпуса терминала.
Фиксатор крышки
отсека для ФН
ФН
Крышка отсека для
ФН
