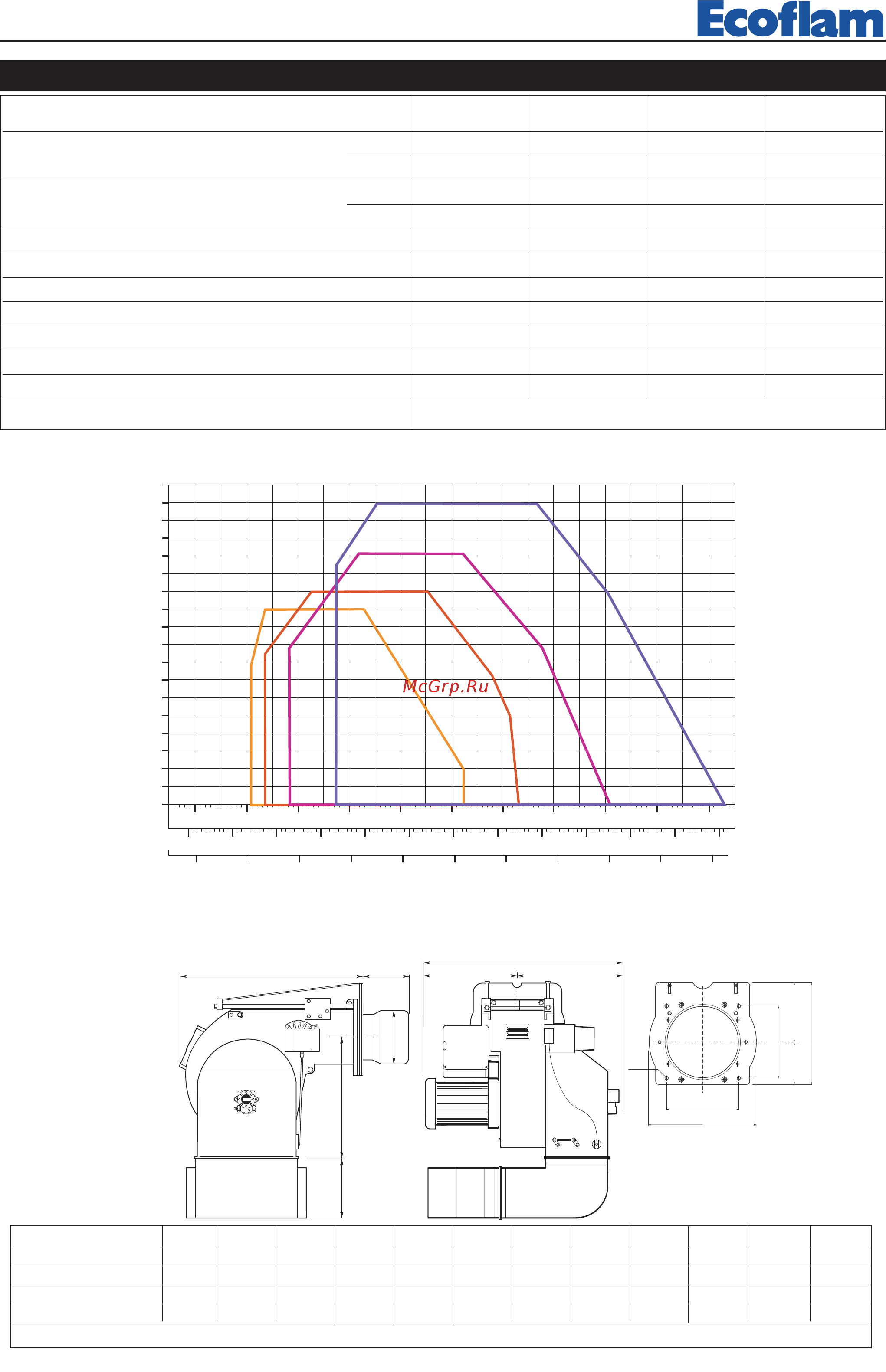

Ecoflam MAIOR P 1800.1 PR ТC [2/24] Рабочий диапазон
![Ecoflam MAIOR P 1800.1 PR ТC [2/24] Рабочий диапазон](/views2/1493918/page2/bg2.png)
Maior P 1000.1
Maior P 1200.1
Maior P 700.1
Maior P 800.1
mbar
2000 3000 4000 5000 6000 7000 8000 9000 10000
10
12
14
16
1000
2000 3000
1000
18
20
22
11000
0
2
4
6
8
24
26
28
30
12000
kW
13000
32
34
36
kg/h
100 200 300 400 500 600 700 800 900 1000 1100
kcal/h
x 1000
4000 5000 6000 7000 8000 9000 10000 11000
2
420010317400 Maior P 700.1 / 1200.1PR
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
РАБОЧИЙ ДИАПАЗОН
противодавление в камере сгорания
ГАБАРИТНЫЕ РАЗМЕРЫ
МОДЕЛЬ
A B C D D1 E F G H I L M
Maior P 700.1
Maior P 800.1 1410 655 755 425/475 - 1247 425 770 500 460 460 M20
Maior P 1000.1
Maior P 1200.1
D = короткая огневая головка D1 = длинная огневая головка
E
D - D1
F
G
C
B
A
H
S
U
N
T
E
C
SUNTECS
U
N
T
E
C
M
L
720
I
690
400290
МОЩНОСТЬ
МОДЕЛЬ MAIOR P 700.1 MAIOR P 800.1 MAIOR P 1000.1 MAIOR P 1200.1
Максимальная теплопроизводительность ккал/ч 6.250.000 7.327.500 9.052.000 11.293.100
кВт 7.250 8.500 10.500 13.100
Минимальная теплопроизводительность ккал/ч 2.096.270 2.385.100 2.862.100 3.787.512
кВт 2.417 2.750 3.300 4.367
Максимальный расход дизтоплива кг/ч 613 718 887 1107
Минимальный расход дизтоплива кг/ч 205 234 281 371
Напряжение электропитания 50 Гц В 230/400 230/400 230/400 230/400
Мощность двигателя кВт 15 18,5 22 37
Двигатель об/мин 2.800 2.800 2.800 2.800
Трансформатор розжига кВ/мА 2x6,5/35 2x6,5/35 2x6,5/35 2x6,5/35
Устройство контроля пламени LANDIS LAL 1.25 LAL 1.25 LAL 1.25 LAL 1.25
Топливо : дизельное топливо ккал/кг 10.200 макс. вязкость 1,5°E при 20°C
