3

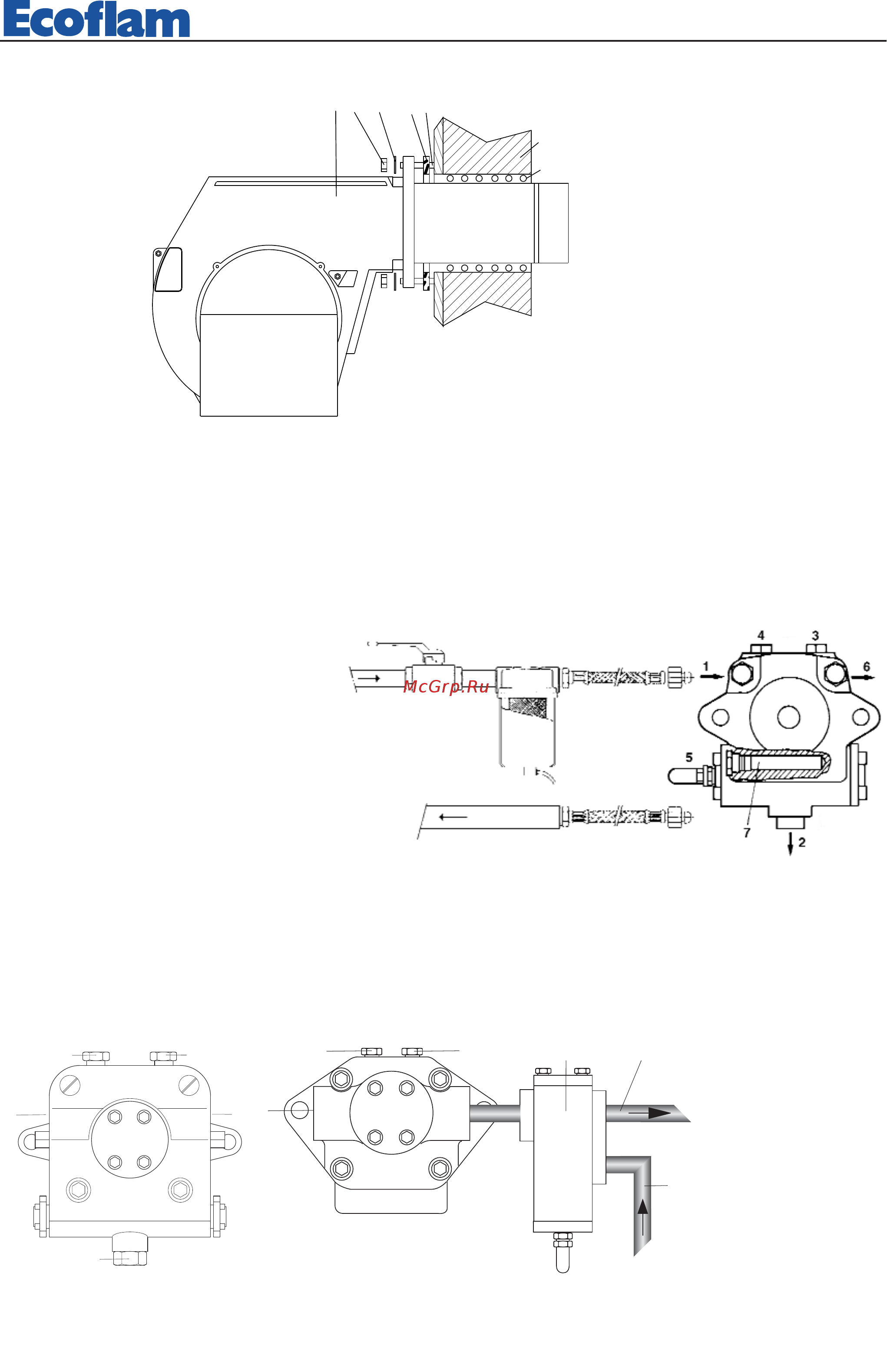

420010317400 Maior P 700.1 / 1200.1PR
2
1
3
45
6
7
1 - BRUCIATORE / BURNER / BRULEUR / QUEMA
2 - DADO / NUT / ECROU / DADO
3 - RONDELLA / WASHER / RONDELLE / ANILLO
4 - GUARNIZIONE ISOMART / GASKET / JOINT / J
5 - PRIGIONIERO / BOLT / VIS PRISONNIERS / TU
6 - CALDAIA / BOILER / CHAUDIERE / CALDERA
7 - MATERIALE DI RIEMPIMENTO / GASKET
CORDON D'ETANCHEITE / CORDON AISLAN
МОНТАЖ ГОРЕЛКИ
1 - ГОРЕЛКА
2 - ГАЙКА
3 - ШАЙБА
4 - ПРОКЛАДКА ISOMART
5 - РЕЗЬБОВАЯ ШПИЛЬКА
6 - КОТЕЛ
7 - “КОСИЧКА” ИЗ СТЕКЛОВОЛОКНА
СИСТЕМА ПОДАЧИ
Д
ИЗТОПЛИВО
1 - Всасывание
2 - Обратный контур
3 - Спускник и штуцер манометра
4 - Штуцер вакуумметра
5 - Регулятор давления
6 - К форсунке
7 - Нагревательный элемент насоса
230V 50Hz
ВНИМАНИЕ: Для правильной работы насоса должны соблюдаться следующие параметры:
Насос : SUNTEC TA...C40105 SUNTEC T...C105
Температура мазута в насосе: не более 140 °C не более 140 °C
Предельное давление: На всасывании не более 5 бар На всасывании не более 5 бар
SUNTEC TA.......
ПУСК И РЕГУЛИРОВКА ТОПЛИВНОГО НАСОСА
1
2
6
34
1
4
3
65
2
SUNTEC T.......
4 - ШТУЦЕР ВАКУУММЕТРА
5 - РЕГУЛИРОВОЧНЫЙ КЛАПАН TV
6 - К ФОРСУНКЕ
1 - ВСАСЫВАНИЕ
2 - ОБРАТНЫЙ КОНТУР
3 - СПУСКНИК И ШТУЦЕР МАНОМЕТРА
6
Все двигатели горелок прошли заводские испытания при трехфазном напряжении 400 В 50 Гц, а цепи управления - при
однофазном напряжении 230 В, 50 Гц + ноль. В случае необходимости организовать электропитание горелки от сети с
трехфазным напряжением 230 В 50 Гц без нуля измените положение разъемов, как показано на электрической схеме.
Линию электроснабжения горелки следуют защитить плавкими предохранителями и иными устройствами,
предписываемыми местными стандартами и нормами.
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
