7
420010317400 Maior P 700.1 / 1200.1PR

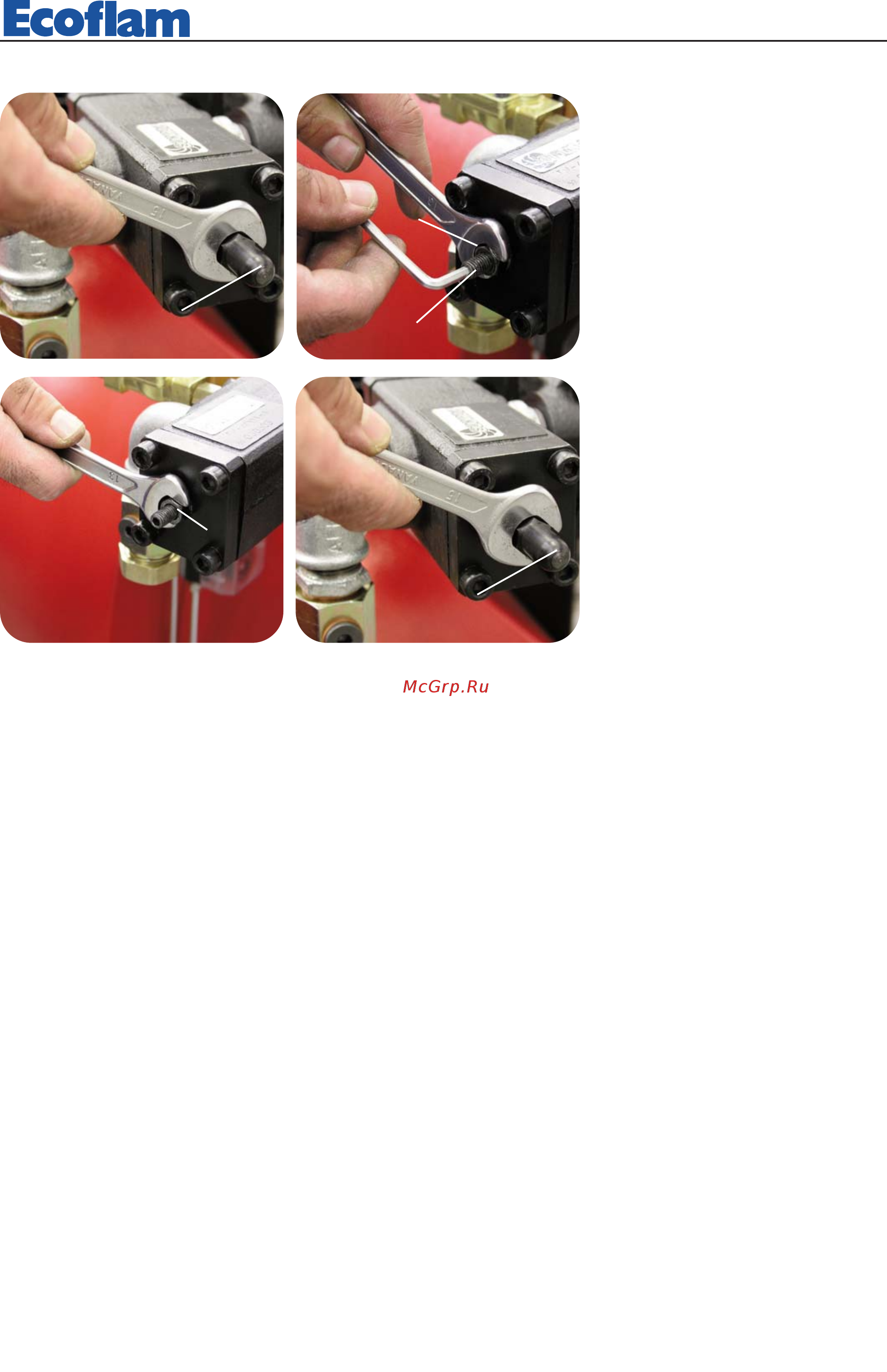

1) Снять колпачок A клапана
регулировки давления TV.
2) Ослабить блокировочную гайку В и,
вставив шестигранный ключ в головку
винта С, и отрегулировать давление
топлива. Вращать по часовой стрелке
для увеличения давления и против для
его уменьшения.
3) Затянуть гайку В, при этом обратить
внимание, чтобы при этом не
повернуть регулировочный винт.
4) Установить на место и завинтить
колпачок А.
ТАРИРОВАНИЕ КЛАПАНА РЕГУЛИРОВКИ ДАВЛЕНИЯ
A
B
C
B
A
ПУСК ГОРЕЛКИ ПРИ РАБОТЕ НА ДИЗТОПЛИВЕ
По завершении монтажа горелки проверить следующее:
- Напряжение электроснабжения горелки и предохранители.
- Правильность подключения двигателя.
- Правильность выбора длины топливопровода и его герметичность.
- Соответствие типа топлива модели горелки.
- Соединения термостатов котла и предохранительной аппаратуры.
- Направление вращения двигателя.
- Правильность тарирования теплового реле двигателя.
При положительных результатах проверки можно приступать к испытанию горелки. Подать напряжение на горелку.
Аппаратура управления подает напряжение на двигатель горелки - начинается предварительная продувка камеры
сгорания. По завершении предварительной продувки аппаратура управления подает напряжение на трансформатор
розжига и открывает топливные электроклапаны (предохранительный клапан и клапан первой ступени) и происходит
розжиг горелки. Если розжиг прошел успешно, по истечении 2 секунд аварийного времени аппаратура управления
отключает трансформатор, а спустя еще 10 секунд дает команду сервоприводу на полное открывание воздушной
заслонки, и горелка начинает работать на максимальной мощности. В случае неудачного розжига контрольная
аппаратура блокирует горелку в течение 2 секунд. Для обеспечения оптимального сгорания необходимо
отрегулировать расход воздуха на максимальной и минимальной мощности, руководствуясь при этом инструкциями,
приведенными далее. Во время регулирования с помощью переключателя ступеней мощности можно вручную
переключаться с максимальной (II) на минимальную (I) мощность и наоборот. По завершении регулировки
переключатель устанавливается в положении II (максимальная мощность).
