Ecoflam MAX 30 D HT TW TC [16/24] Работы по техническому обслуживанию

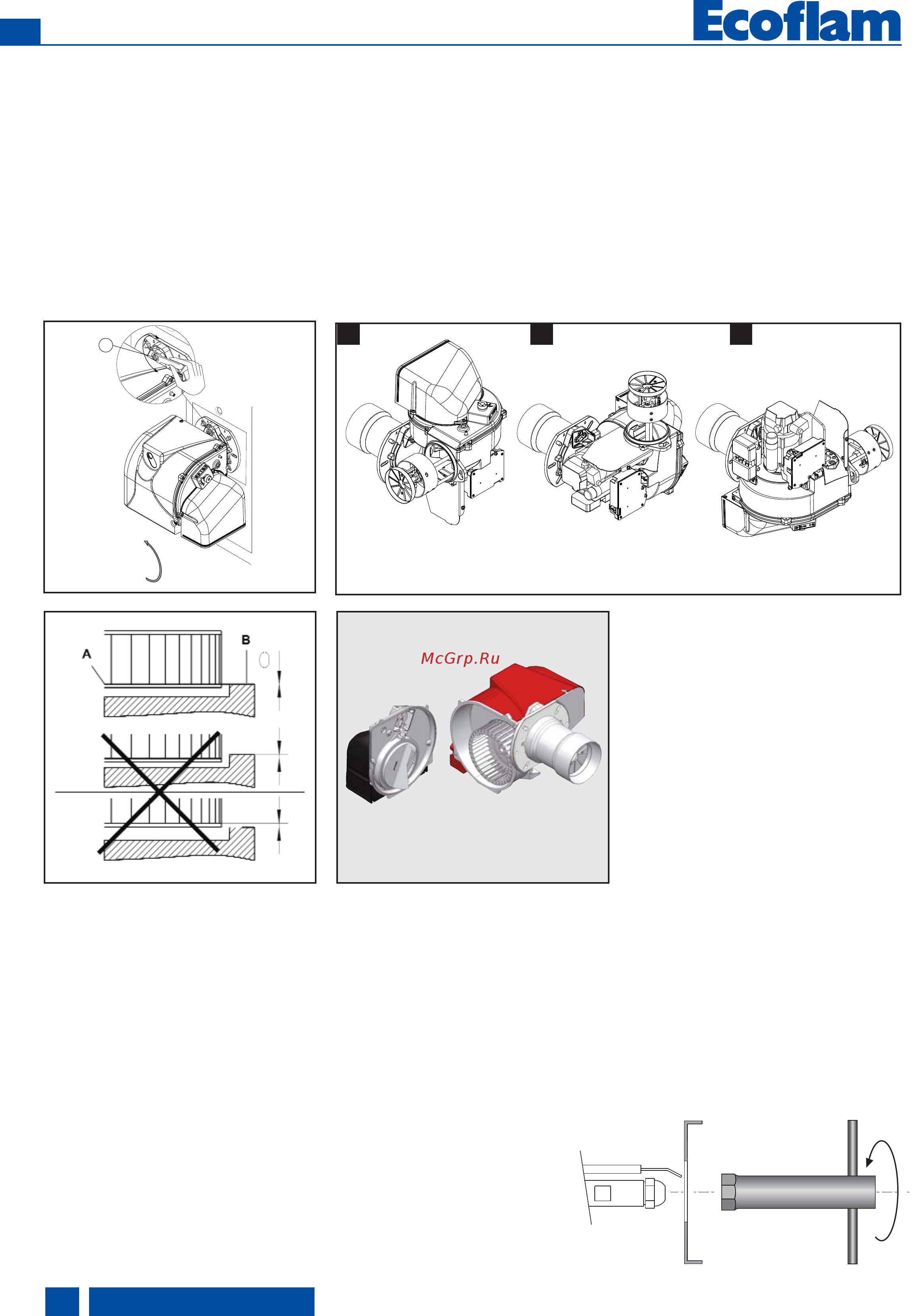

![Ecoflam MAX 30 D HT TW TC [16/24] Работы по техническому обслуживанию](/views2/1493942/page16/bg10.png)
64
www.ecoflam-burners.com
420010371902
RU
Техническое - Работы по техническому обслуживанию
Агрегат вентилятора
При замене электродвигателя или
рабочего колеса, сверяйтесь с
приведенной напротив схемой установки.
Внутренняя сторона A фланца рабочего
колеса должна быть на одном уровне с
панелью B. Вставьте линейку между
лопатками рабочего колеса и приведите
элементы A и B к одному уровню,
Затянуть винт без головки с надрезом на
крыльчатке вентиляторе (положение
техобслуживания 1).
Работы по техническому
обслуживанию котла и горелки
должны выполняться только
специалстом-теплотехником. Для
обеспечения регулярного
обслуживания пользователю
рекомендуется заключить договор на
техническое обслуживание.
Внимание
• Перед выполнением любых работ по
техническому обслуживанию и очистке
отключите электропитание.
• Блокирование и компоненты головки
Могут быть горячими.
Проверка температуры топочных
газов
• Регулярно проверяйте температуру
дымовых газов.
• Выполняйте очистку котла, если
температура продуктов сгорания более
чем на 30° C превышает значение
температуры, измеренное при пуске
горелки в эксплуатацию.
• С целью упрощения контроля
установить дисплей для визуализации
температуры выхлопных дымов.
Положения техобслуживания
• После ослабления винта 5 и
отсоединения горелки можно закрепить
её в трёх положениях технического
обслуживания.
Положение 1
Теобслуживание линии подачи воздуха
(чистка/замена крыльчатки
вентиляторе).
Положения для технического
обслуживания
Положение для технического
обслуживания No1
• Проверьте рабочее колесо
вентилятора и корпус и убедитесь, что
они не повреждены.
Положение для технического
обслуживания No2
• Проверьте и очистите головку горелки.
• Замените форсунку.
• Проверьте электроды, при
Чистка и замена форсунки
Для демонтажа форсунки пользуйтесь
исключительно имеющимся в комплекте
ключом. Обратите внимание на то,
чтобы не повредить электроды.
Установите новую форсунку, при этом
монтаж следует выполнять с
максимальной осторожностью.NB:
После замены форсунки обязательно
проверьте положение электродов (см.
Положение 2
Для замены форсунки и
замены/регулировки электродов.
Положение 3
Для замены насоса газойля заменить и
фильтра.
необходимости отрегулируйте или
замените их.
• Установите головку горения.
Проверьте регулировки.
• Установите горелку.
• Запустите горелку, проверьте процесс
сгорания и, при необходимости,
откорректируйте регулировки горелки.
Положение для технического
обслуживания No3
• Все компоненты системы подачи
топлива (шланги, насос, трубка
соединения с линией форсунки) и их
соединения должны быть проверены
(герметичность, износ) и, при
необходимости, заменены.
• Проверьте все электрические
подключения и кабели, при
необходимости замените их.
• Проверьте состояние фильтра насоса
и, при необходимости, очистите его.
1 2 3
–
+
2
3
5
рис.). Неправильное положение
электродов может затруднить розжиг
горелки.
