Ecoflam MAX 30 D HT TW TC [7/24] Max 15 lntw tc 230v 50hz

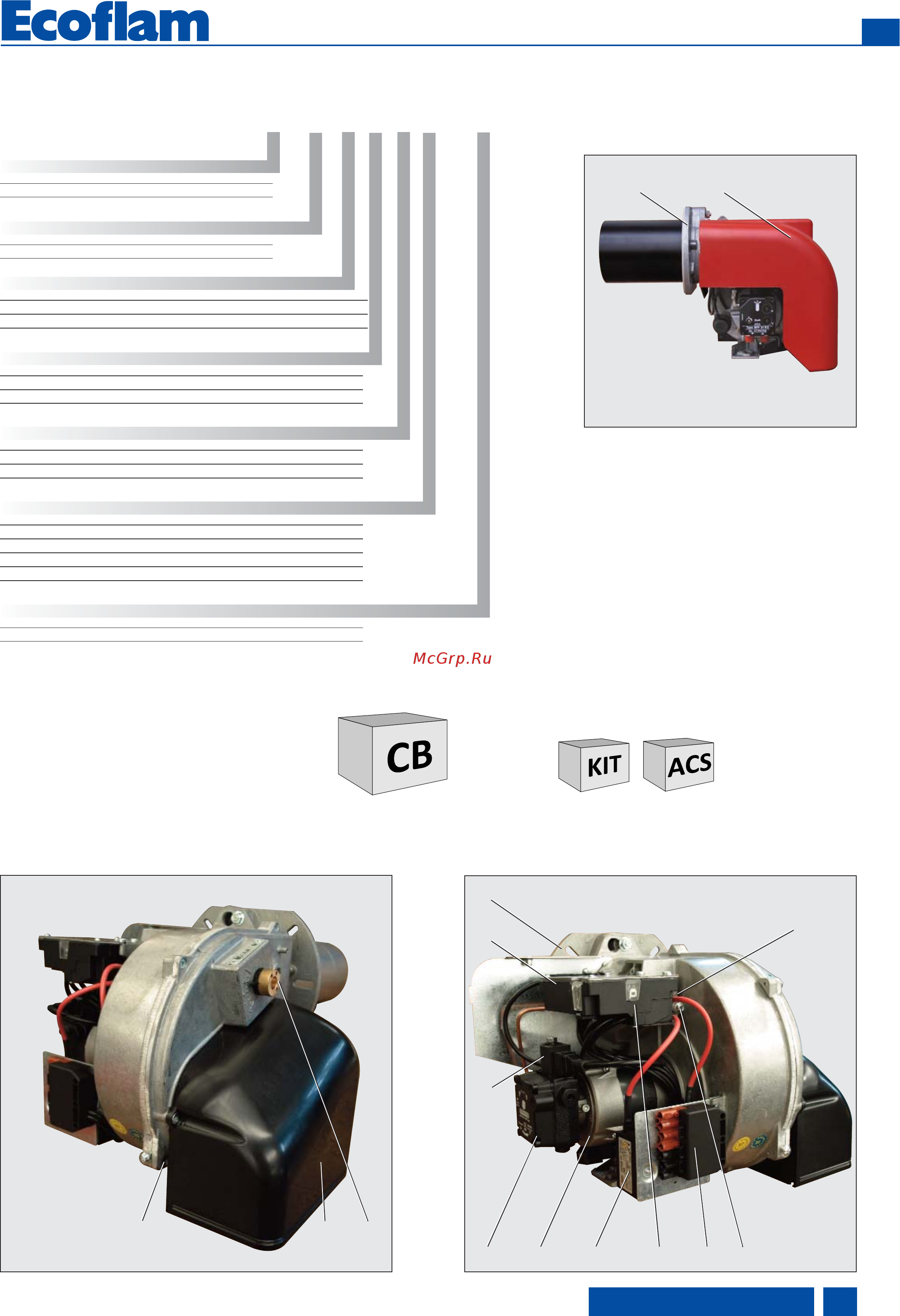

![Ecoflam MAX 30 D HT TW TC [7/24] Max 15 lntw tc 230v 50hz](/views2/1493942/page7/bg7.png)
55
www.ecoflam-burners.com
420010371902
RU
A1 E_BCU OIL Блок управления и
безопасности
M1 Электродвигатель вентилятора и
насос
T1 Устройство розжига
Y Градуированный стержень
Y1 Электромагнитный клапан
3 Регулировка воздуха в головке
сгорания
5 Винт крепления панели
9 Розетка wieland
15 Фланец горелки
16 Кнопка разблокировки
102 Топливный насос
103B Регулировка подачи воздуха
113 Короб воздухозабора
Упаковка
CB : ГОРЕЛКА В КОМПЛЕКТЕ
- 1 пакет
- многоязычное техническое руководство.
- фильтр и гибкие шланги.
- штепсель wieland.
- форсунка и ключ для форсунки.
- винты, гайки и шайбы.
KIT & ACS заказываемые и
поставляемые отдельно
Содержание общего характера - Описание горелки
MAX 15 LNTW TC - 230V/50Hz
MAX Газойль
НАЗВАНИЕ
MAX 15 16 kg/h
МОДЕЛЬ (газ: kW; Газойль: kg/h)
MAX Low NOx Low NOx Класс 3 желтым пламенем (<120 mg/kWh)
MAX Стандарт Класс 2-OIL EN267 (<185 mg/kWh)
ВЫБРОСЫ
- 1 этапе
TW Thermowatt E-BCU
Тип операции
TC
КОРОТКАЯ ОГНЕВАЯ ГОЛОВКА
TL
ДЛИННАЯ ОГНЕВАЯ ГОЛОВКА
Головка типа
- Газойль
KER Керосин
BIODIESEL Биодизель
D Мазут: max visc. 50° E a 50°C
ТОПЛИВО
230V/50Hz 230 Volt, 50Hz
ИСТОЧНИК ПИТАНИЯ
15 14
113
103B
5
Y1
A1
M1
T1
15
16
102
9
Y
3
