57
www.ecoflam-burners.com
420010371902
RU

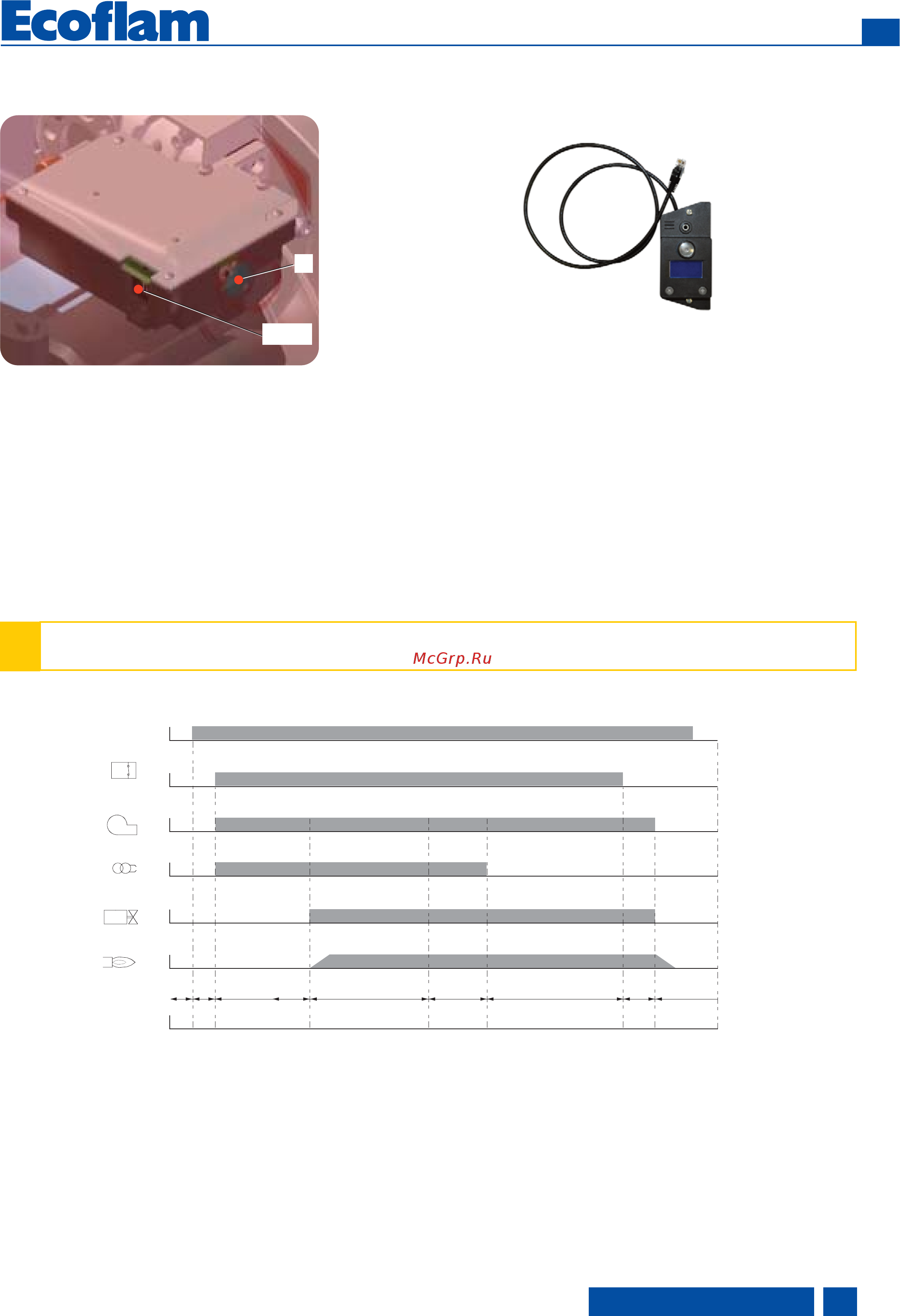

Топливныи̧ блок управления и безопасности E-BCU OIL отслеживает и управляет работои̧ горелки с воздушным наддувом.
Благодаря тому, что ход программ управляется микропроцессором, обеспечивается стабильная работа на длительном
промежутке времени, независимо от изменения напряжения электросети и окружающеи̧ температуры. Блок защищен от
падения электрического напряжения. Если напряжение сети падает ниже минимального значения (170 B), блок управления
выключается и подает аварии̧ныи̧ сигнал. Как только напряжение превысит 178 В, блок управления включается
автоматически.
Блокировка и разблокировка
Блок может быть заблокирован (переход в режим безопасности) кнопкои̧ разблокировки R и разблокирован (сброс
неисправности) при условии, что блок находится под напряжением.
R
RJ45
R- Кнопка сброса + светодиод сигнализации блокирования.
RJ45 - Разъём для подключения ПК (диагностика, поставляемая отдельно.
LINE Линия питания
BV... Нефть клапан
FS Сигнал контроля пламени
M Электродвигатель
W Управляющее термореле или
прессостат
Z Устройство розжига
1 отсутствие напряжения
2 Подача напряжения, отсутствие
запроса на нагрев.
3 Запрос на тепло: предварительный
подогрев линии форсунки
4 Предварительная вентиляция:
Подача напряжения на
электродвигатель и на устройство
розжига
4’ Отслеживание паразитного
пламени
5 Запуск горелки: открытие
электромагнитного клапана,
формирование пламени, время
безопасности
6 Пламя присутствует, время
последующего розжига
7 Горелка готова к работе
8 Окончание запроса на тепло,
электромагнитные клапаны
закрываются, остановка горелки
9 Горелка готова к работе
!
Перед тем как осуществить монтаж или демонтаж блока отключите устрои̧ство от электропитания. Открывать блок или
производить ремонтные работы запрещено!
Функция - Блок управления и безопасности E-BCU OIL
Комплект E-BCU
диагностических
инструментов
(не входит в комплект)
W
M
Z
BV1
FS
LINE
1
17s 5s
5s
5s --- -< 1s
24 4’ 5 6 7 8 9
