Руководство для технического персонала

1 - патрубок замера давления газа;

2 - винт с уплотнением;

5 - входной патрубок газового узла.

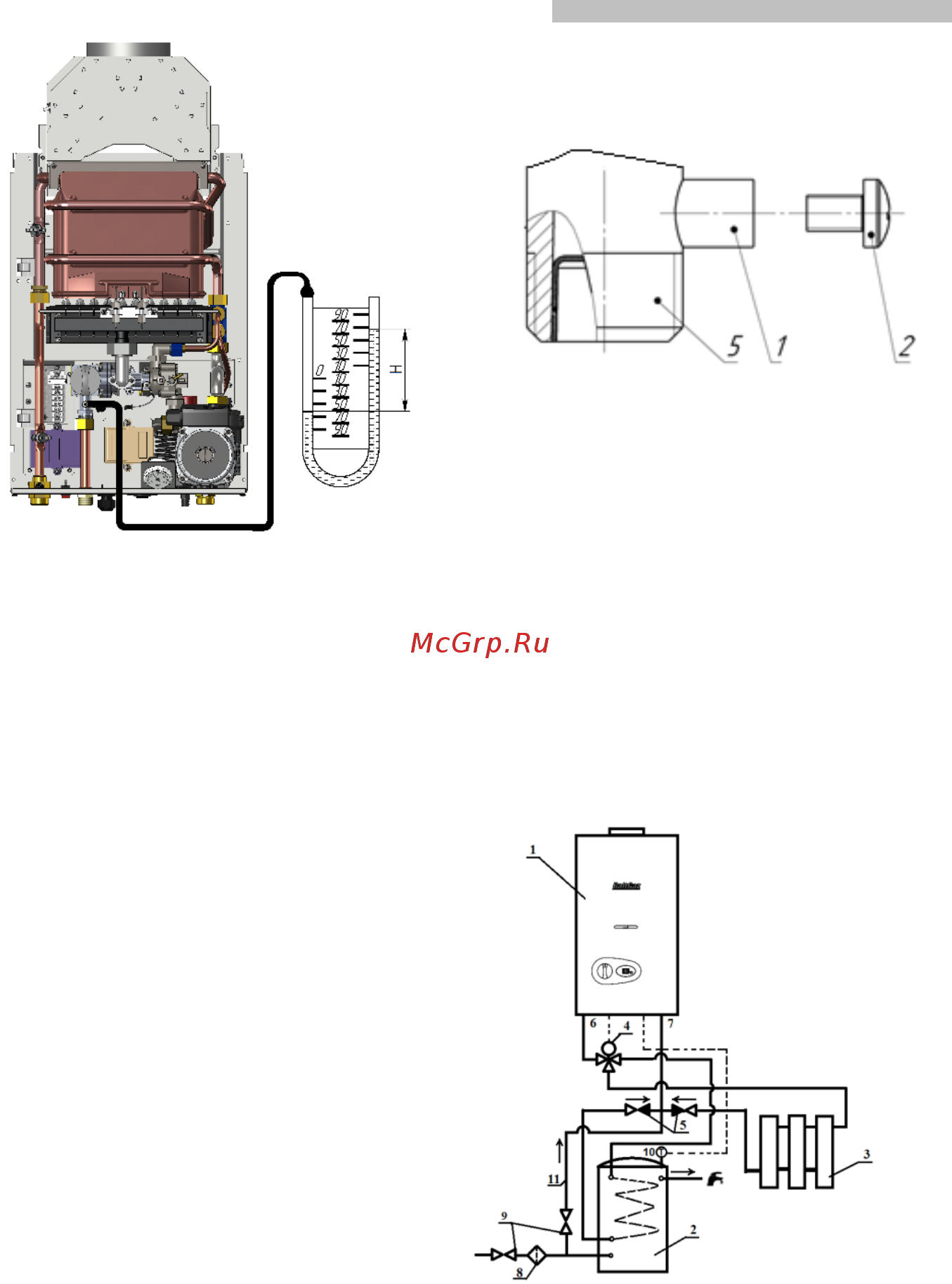

Рис. 7. Подключение дифманометра

7.9 Дополнительные возможности (опции)

7.1.1. Подключение комнатного термостата

Для более эффективной работы котел имеет возможность подключения комнатного термо-

стата, который устанавливается в отапливаемом помещении.

Комнатный термостат и соединительный кабель входят в комплект к котлу.

Для установки термостата необходимо удалить перемычку с соответствующих разъёмов и

подключить к ним провода комнатного термостата (см. Приложение 3, стр. 24)

7.1.2. Подключение бойлера кос-

венного нагрева

К данному котлу можно подклю-

чить бойлер косвенного нагрева (далее

– бойлер, см. Рис. 8), для чего необхо-

димо использовать дополнительное

оборудование: трёхходовой кран, реле

управления трехходовым клапаном,

термостат и термореле 85 ºC (датчик

перегрева).

Представленная на рис. 9 схема

носит рекомендательный характер и

используется как основа для проектиро-

вания.

1 - котёл;

2 - бойлер;

3 - система центрально-

го отопления;

4 - трёхходовой клапан;

5 - обратный клапан;

6 - выход из котла;

7 - вход в котёл;

8 - фильтр;

9 - вентиль запорный;

10 - датчик температуры бака;

11 - подпиточная линия.

Рис. 8.Схема гидравлического присоединения

бойлера
