Руководство для пользователя и технического персонала
24
Приложение 1

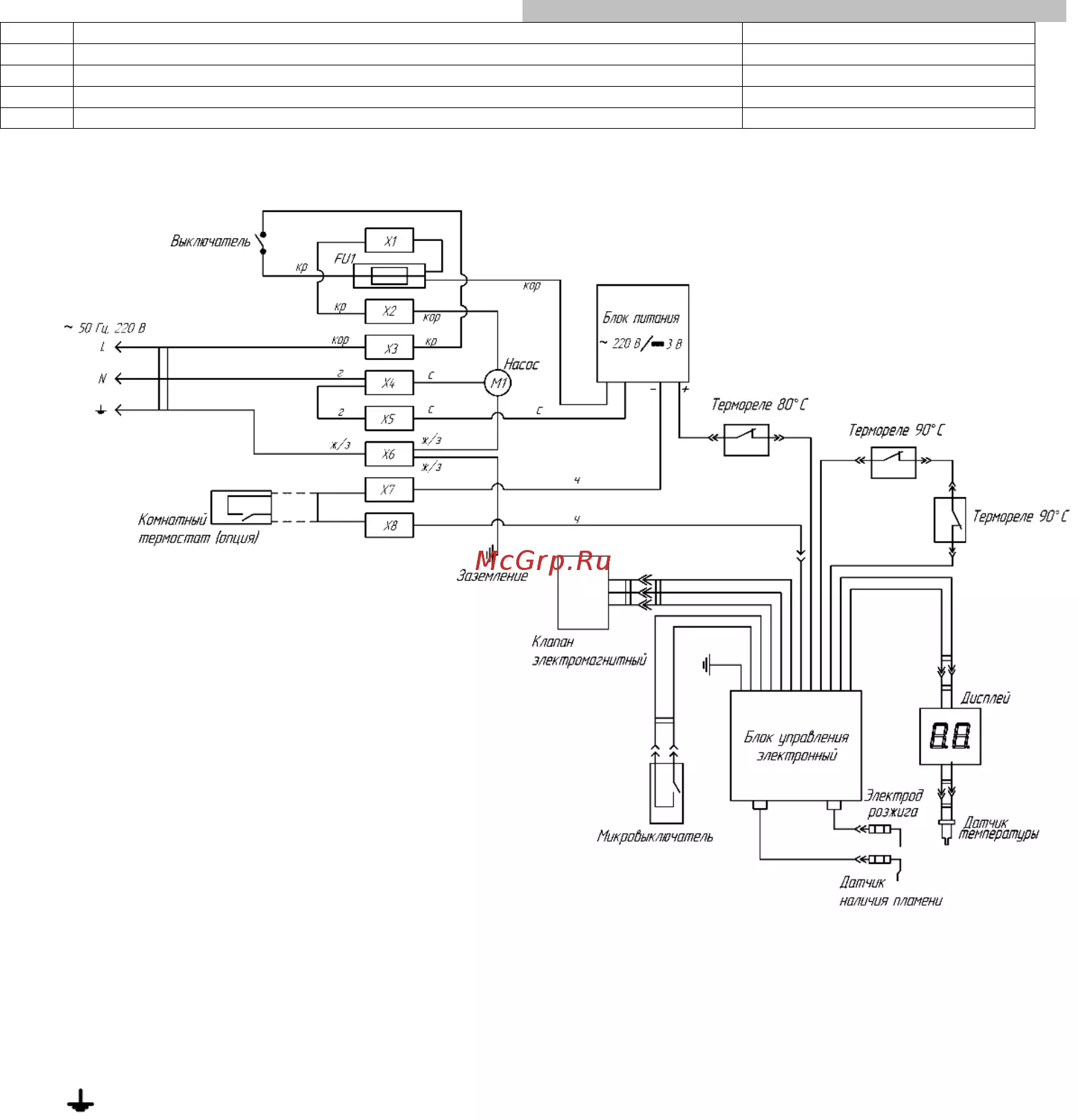

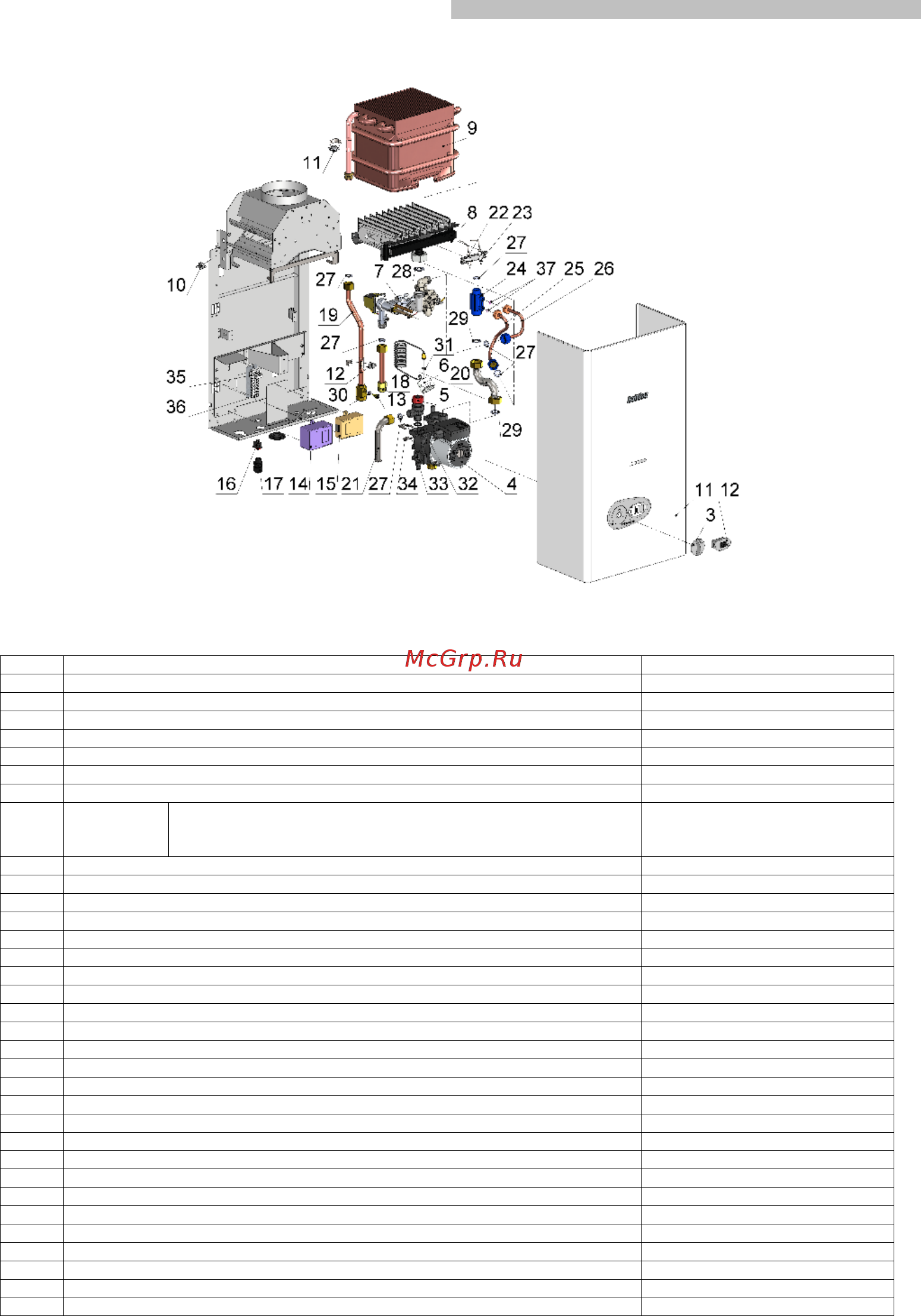

СОСТАВНЫЕ ЧАСТИ КОТЛА*
*- Примечание: Визуальное изображение узлов (теплообменника и горелки) соответствует котлу
BaltGaz 17. Для заказа комплектующих и запасных частей необходимо руководствоваться прилагаемой
таблицей.
Поз.
Наименование
Обозначение
1
Облицовка в сборе
8714-12.000
2
Дисплей
4710-03.102
3
Ручка
3224-00.04
4
Насос
DWP15-50-C1
5
Предохранительный клапан
KDAQ-215A
6
Манометр
40034522 (21000 6087 03100)
7
Узел водогазовый
8718-02.100
8
Горелка
(8 секций)
природный газ (G20, 2-е семейство, группа Н), 1,3 кПа
природный газ (G20, 2-е семейство, группа Н), 2,0 кПа
сжиженный газ (G30, 3-е семейство, группа В/Р), 2,9 кПа
4710-32.100-05
4710-32.100-07
4710-32.100-08
9
Теплообменник
8714-03.008
10
Термореле 90°С
KSD301-DA90A2
11
Термореле 90 °С
KSD301-DA90A2
12
Термореле 80 °С
TF01-BLAE80A2
13
Датчик температуры воды
4710-05.002
14
Блок питания
QL-QPOY03
15
Блок управления электронный
3272-16.000
16
Кулисный переключатель
KLS7-O13A
17
Кабельный ввод
8601AA19005
18
Труба
8714-04.000
19
Труба КО выходная
8714-05.000
20
Труба КО входная
8714-06.000
21
Труба
8718-07.000
22
Датчик наличия пламени
3227-02.140-01
23
Свеча
3227-02.130-01
24
Штуцер
8718-00.006
25
Трубка
8718-10.000
26
Трубка
8718-11.000
27
Прокладка
3272-00-014
28
Прокладка
3272-00-014-01
29
Прокладка
3272-00-014-04
30
Кольцо d6х1,8
3227-02.207-01
31
Кольцо OR 7,59х2,62
32
Кольцо OR 15,88х2,62
33
Фиксатор D17
