Руководство для пользователя и технического персонала
25
Поз.
Наименование
Обозначение
34
Фиксатор D10
35
Предохранительный терминал
CFTBN/2WP
36
Клеммный блок
NYLBLOC 34211
37
Кольцо
005-008-19 (ГОСТ 9833-73)
Приложение 2

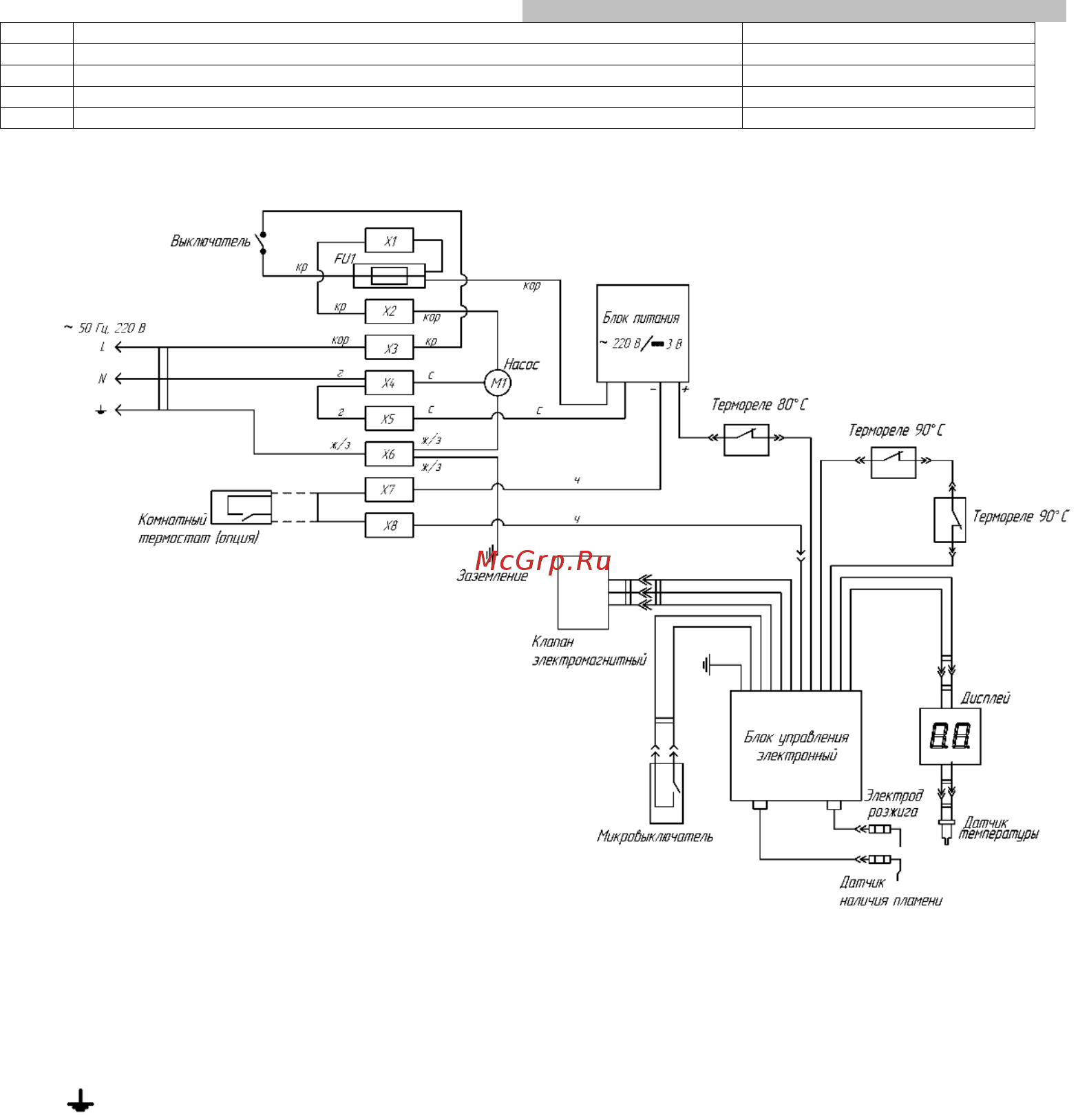

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ КОТЛА
Условные обозначения на схеме:
Х1 – разъем предохранительного терминала;
FU1 – предохранитель 2А (5×20);
Х2 … Х8 – разъемы клеммного блока;
L – фазовый провод;
N – нулевой провод;
- «земля».
Обозначения расцветки проводов:
кр - красный, ж/з - желто-зеленый, c - синий, кор - коричневый, ч - черный
