Руководство для технического персонала

датчика приводится в движение и открываетгазовый клапан 34.Одновременно на блок пита-

ния 26 поступает напряжение, передаваемое на электронный блок управления 27, который-

создает высоковольтный разряд на свече розжига 25и открывает электромагнитный клапан

газового узла 30. Происходит розжиг горелки с последующим нагреванием воды в теплооб-

меннике 13.

 При отсутствии протока воды, уменьшении ее расхода через насос ниже допустимого

или разрушении трубопровода отопления происходит уменьшение перепада давлений между по-

лостями А и Б датчика протока, и под действием пружины газовый клапан перекрывает подачу газа

на горелку 4.

 При прекращении подачи напряжения на электродвигатель насоса происходит отключе-

ние работы котла. При возобновлении подачи напряжения происходит его автоматическое вклю-

чение.

Котел оснащен устройствами безопасности, обеспечивающими:

 доступ газа к горелке только при протоке теплоносителя в системе отопления;

 прекращение подачи газа при погасании горелки;

 отключение котла при отсутствии тяги в дымоходе;

 отключение котла при нагреве теплоносителя свыше 90 °С;

 сброс теплоносителя при увеличении давления в системе отопления свыше 3 бар.

1 – узел водогазовый;

2 – манометр;

3 – регулятор расхода

газа;

4 – горелка;

5 – узел водяной;

6 – подвод газа;

7 – выход из КО;

8 – вход в КО;

9 – газоотводящее

устройство;

10 – датчик наличия

тяги (термореле);

11 – датчик перегрева

воды (термореле);

12 – датчик максималь-

ного нагрева воды

(термореле);

13 –теплообменник;

14 – пробка сливная;

15 – клапан предохра-

нительный;

16 – насос;

17 – клапан отвода

воздуха (автоматиче-

ский);

18 – предохранитель-

ный терминал;

19 – клеммный блок;

20 –датчик температу-

ры воды;

21 – штуцер для замера

давления газа;

22- кулисный переклю-

чатель (выключатель);

23 – дроссельное уст-

ройство;

24 – датчик наличия

пламени;

25 – свеча розжига;

26 – блок питания;

27 – электронный блок

управления;

28 – облицовка;

29 – смотровое окно;

30 – узел газовый;

31 – задняя стенка;

32 – датчик протока;

33 – мембрана с тарел-

кой;

34 – клапан газовый;

35 – устройство пере-

пускное;

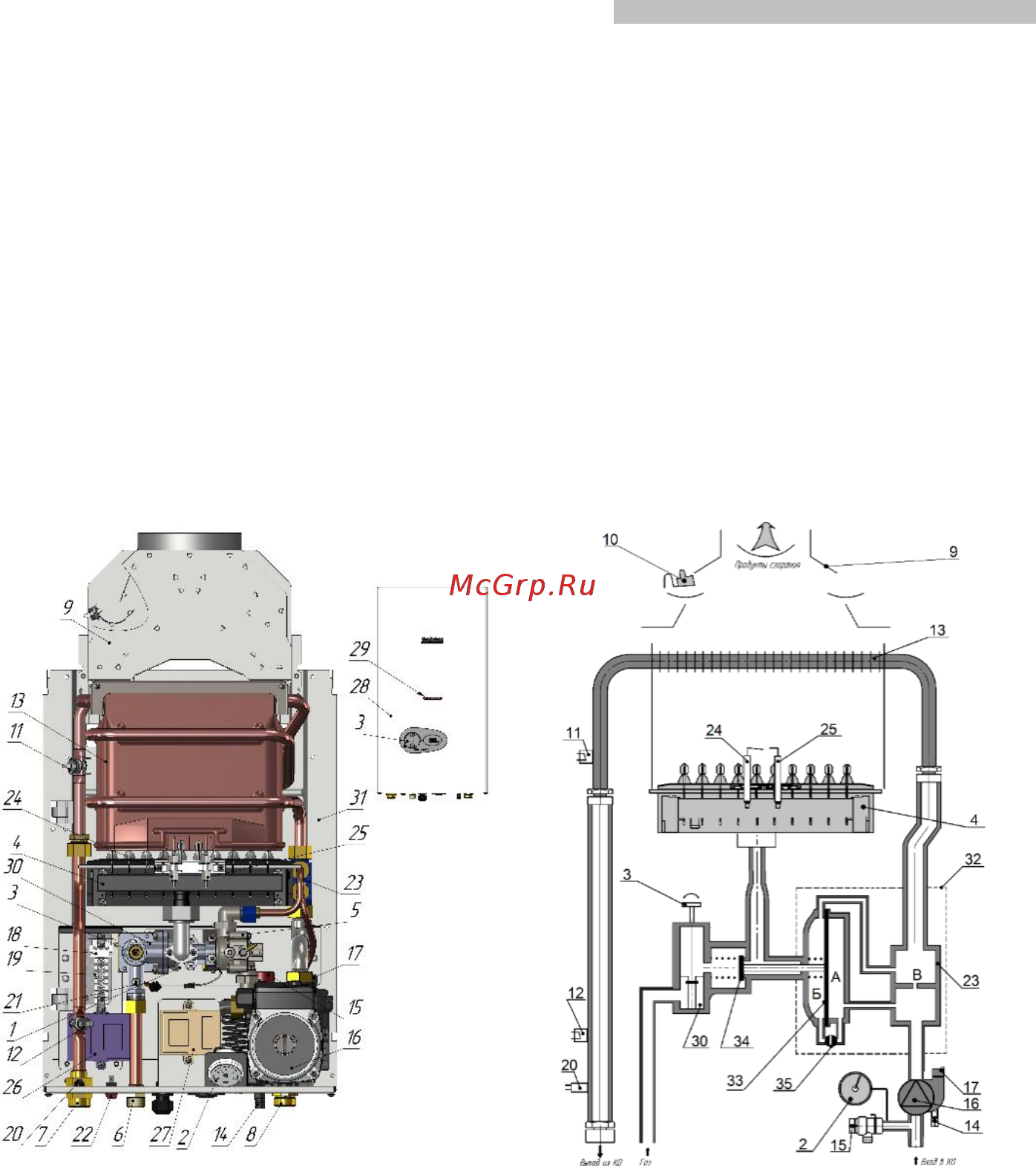

Рис. 9. Составные части котла

Рис. 10. Функциональная схема котла
