7
420010333000 MULTICALOR 170.1 -200.1 AB/AB
Для определения длины
трубопровода следует
учитывать все прямолинейные
отрезки, повороты, подъемы и
спуски. Статическая высота
всасывания равняется
расстоянию между донным
клапаном и осью насоса
горелки. Разряжение не должно
превышать 0,45 бар;
превышение данной величины
может повлечь за собой
повышенный износ насоса,
увеличение уровня шума и, в
конечном итоге, разрушение
насоса.
H
H
Bitubo dalla sommità del serbatoio
Bitubo in aspirazione
H�
(m)
Lunghezza tubazioni (m)
0
0,5
1
2
3
3,5
ø 14 mm ø 16 mm
16
18
20
25
29
31
29
33
37
44
52
55
J 7
H�
(m)
0
0,5
1
2
3
3,5
ø 14 mm ø 16 mm
16
14
12
7
3
1
29
26
22
14
7
4
J 7
Lunghezza tubazioni (m)

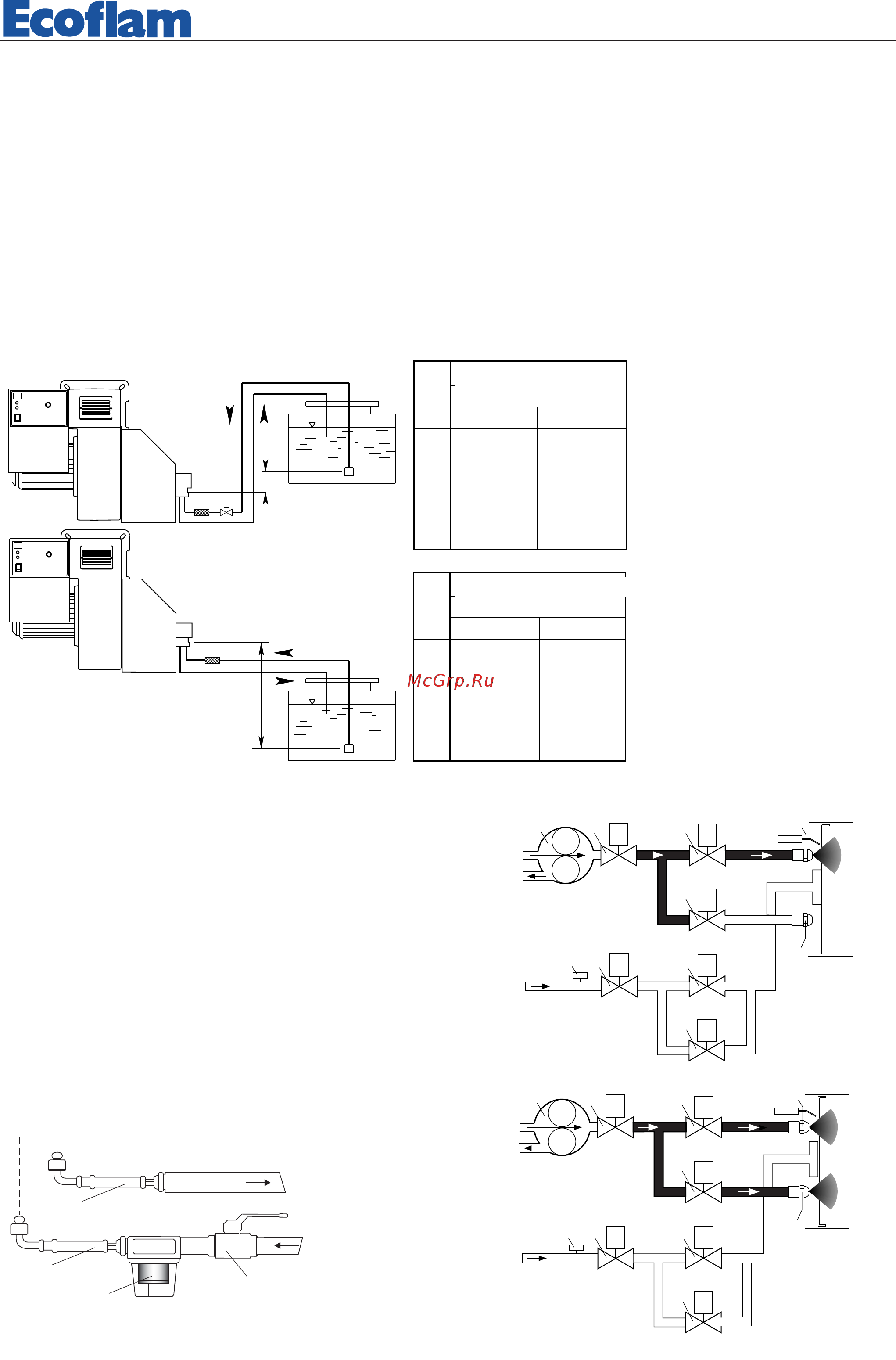

ВАРИАНТЫ ПОДАЧИ ТОПЛИВА
на дизтопливе, контрольная аппаратура подает напряжение на трансформатор, дает команду на открывание
предохранительного клапана и клапана 1-й ступени.Если розжиг прошел успешно, то в пределах контрольного
времени в 3 секунды контрольная аппаратура исключает из цепи трансформатор, а спустя еще 10 секунд подает
напряжение на сервопривод воздушной заслонки, и горелка переходит на 2-ую ступень. В случае неудачного розжига
контрольная аппаратура блокирует горелку в течение 3 секунд. В таком случае следует перезапустить горелку. Для
обеспечения оптимального качества сгорания необходимо отрегулировать работу горелки на 1-й и 2-й ступенях
мощности. Для этого необходимо руководствоваться инструкциями, содержащимися в настоящем руководстве (см.
"Регулировка сервопривода воздушной заслонки" и "Регулировка огневой головки"). Во время регулирования с
помощью переключателя ступеней мощности можно вручную переходить с максимальной (2-й ступени) на
минимальную (1-ю ступень) мощность и наоборот. Правильность регулировки горелки определяется по результатам
анализа дымовых газов в дымоходе.
1° STADIO GASOLIO
ASPIRAZIONE
RITORNO
VgS
Vg2
Vg1
VG2
VG1
VGS
1
2
3
4
5
6
10
9
8
7
СИСТЕМА ПОДАЧИ ДИЗЕЛЬНОГО ТОПЛИВА
A
A
B
C
2° STADIO GASOLIO
ASPIRAZIONE
RITORNO
VgS
Vg2
Vg1
VG2
VG1
VGS
1
2
3
4
5
6
10
9
8
7
Бак выше оси насоса
Бак ниже оси насоса
Длина топливопровода
Длина топливопровода
всасывание
обратный контур
всасывание
обратный контур
A. ГИБКИЕ ШЛАНГИ
B. ФИЛЬТР
C.ТОПЛИВНЫЙ КРАН
1. НАСОС
2. ПРЕДОХРАНИТЕЛЬНЫЙ ТОПЛИВНЫЙ КЛАПАН
3. ТОПЛИВНЫЙ КЛАПАН 1-Й СТУПЕНИ
4. ТОПЛИВНЫЙ КЛАПАН 2-Й СТУПЕНИ
5. ФОРСУНКА 1-Й СТУПЕНИ
6. ФОРСУНКА 2-Й СТУПЕНИ
7. РЕЛЕ МИНИМ. ДАВЛЕНИЯ ГАЗА
8. ПРЕДОХРАНИТЕЛЬНЫЙ ГАЗОВЫЙ КЛАПАН
9. ГАЗОВЫЙ КЛАПАН 1-Й СТУПЕНИ
10. ГАЗОВЫЙ КЛАПАН 2-Й СТУПЕНИ
1 СТУП. ДИЗТОПЛИВО
2 СТУП. ДИЗТОПЛИВО
