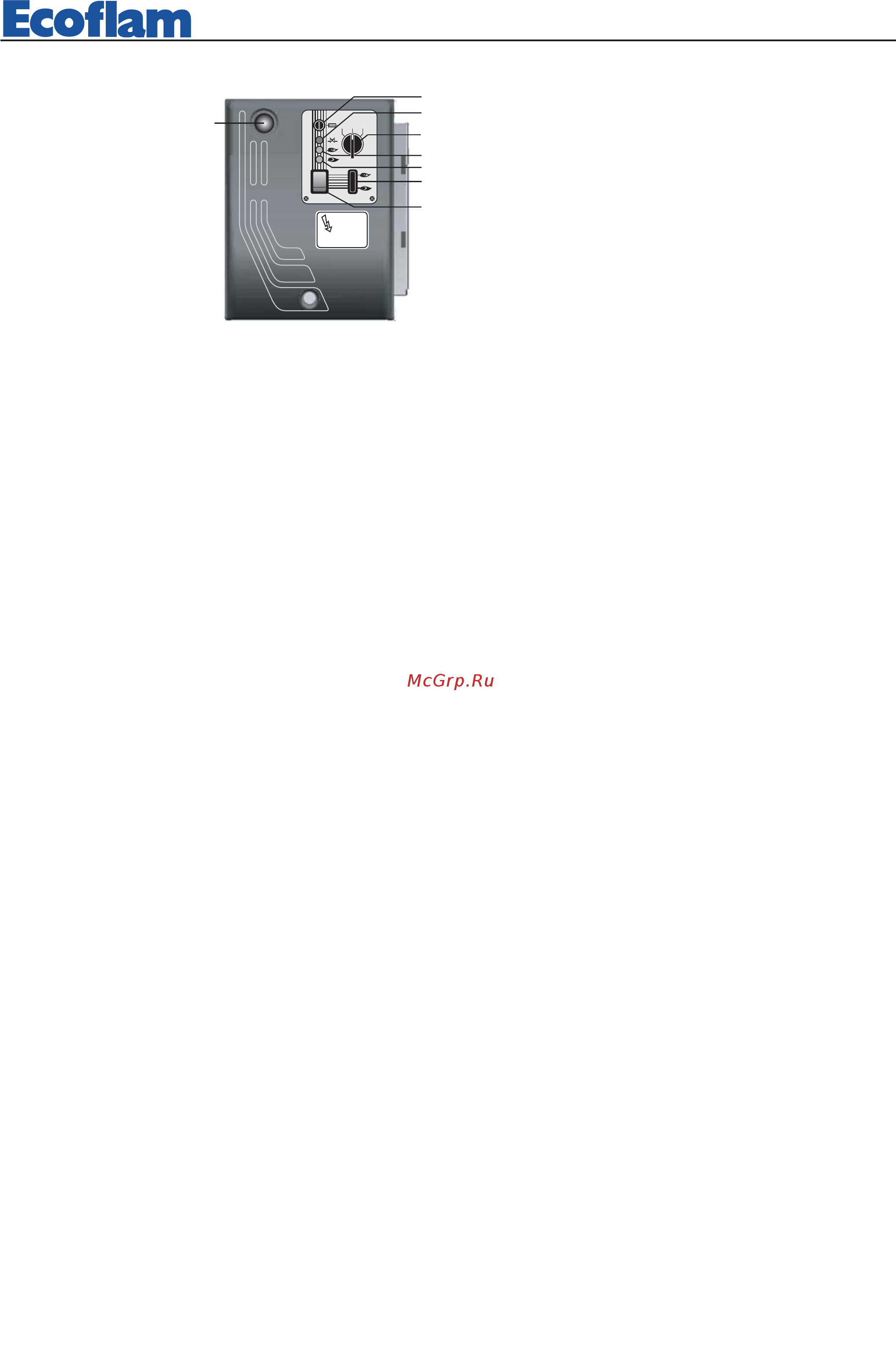

ПАНЕЛЬ УПРАВЛЕНИЯ ГОРЕЛКИ
1 – плавкий предохранитель
2 – индикатор блокировки по температуре
3 – Индикатор рабочего режима при работе на дизтопливе
4 – Индикатор рабочего режима при работе на газе
5 – Переключатель ступеней мощности
6 – Выключатель
7 – переключатель 2-0-1
1 – дизтопливо
2 – газ
8 – кнопка перезапуска
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ПЛАНОВОЕ ОБСЛУЖИВАНИЕ
Периодическое обслуживание горелки (огневой головки, электродов и т.д.) должно выполняться квалифицированным
персоналом. В зависимости от условий эксплуатации это делается 1 или 2 раза в год. Прежде чем приступить к проверке и
последующему обслуживанию горелки рекомендуется произвести её общий осмотр. Для этого: - Отключите энергоснабжение
горелки (отсоединить штекер). - Закройте запорный газовый кран. - Снимите крышку горелки, прочистите вентилятор и
всасывающий воздуховод. - Прочистите огневую головку и проверьте положение электродов. - Установите обратно все детали. -
Проверьте герметичность газовых соединений. - Проверьте дымоход. - Запустите горелку. - Выполните анализ продуктов
сгорания (С02 = 9,5 - 9,8), (О2 = не более 75 ррm)
ПЕРЕД КАЖДОЙ ИЗ ОПИСАННЫХ ДАЛЕЕ ОПЕРАЦИЙ НЕОБХОДИМО УДОСТОВЕРИТЬСЯ В ТОМ, ЧТО:
- в сети имеется напряжение, а горелка подключена. - В сети имеется требуемое давления газа, и запорный газовый кран
находится в открытом положении. - Предохранительные устройства и приборы управления подключены правильно. Если все
вышеупомянутые условия соблюдены, нажатием кнопки перезапуска запустите горелку. Проверьте рабочий цикл горелки.
ГОРЕЛКА НЕ ЗАПУСКАЕТСЯ:
- Проверьте выключатель, термостаты, двигатель и давление газа. Главный выключатель находится в положении "0".
- Сгорели плавкие предохранители. - Вышла из строя контрольная аппаратура.
ПОСЛЕ ПРЕДВАРИТЕЛЬНОЙ ПРОДУВКИ ПРОИСХОДИТ БЛОКИРОВКА ГОРЕЛКИ:
- Проверьте давление воздуха и вентилятор. - Проверьте исправность реле давления воздуха. - Вышла из строя контрольная
аппаратура. - Вышел из строя трансформатор. - Проверьте провод розжига. - Электроды загрязнены, или вышли из строя.
или установлены в неправильном положении. - Засорились или износились форсунки. - Засорились фильтры.
- Слишком низкое давление дизтоплива. - Слишком большой расход воздуха горения для форсунки данной производительности.
ПОСЛЕ ПРЕДВАРИТЕЛЬНОЙ ПРОДУВКИ РОЗЖИГ ГОРЕЛКИ НЕ ПРОИСХОДИТ:
- Проверьте правильность установки электродов и их положение. - Проверьте провод розжига. - Проверьте трансформатор
розжига. - Проверьте предохранительные устройства.
ПОСЛЕ РОЗЖИГА ПО ИСТЕЧЕНИИ ВРЕМЕНИ АВАРИЙНОГО ОСТАНОВА ПРОИСХОДИТ БЛОКИРОВКА ГОРЕЛКИ:
- Проверьте правильность подключения фазы и нуля. - Проверьте газовые электроклапаны. - Проверьте положение и
правильность подключения электрода обнаружения пламени. - Проверьте предохранительные устройства. - Засорились или
износились форсунки. - Фотоэлемент не "видит" факел. - Засорились фильтры. - Слишком низкое давление дизтоплива. -
Слишком большой расход воздуха горения для форсунки данной производительности.
БЛОКИРОВКА ГОРЕЛКИ ПРОИСХОДИТ ПОСЛЕ ЕЁ НЕПРОДОЛЖИТЕЛЬНОЙ НОРМАЛЬНОЙ РАБОТЫ:
- Проверьте регулятор давления и газовый фильтр. - С помощью манометра проверьте давление газа. Проверьте параметры
обнаружения пламени (не менее 3 mА).
ГОРЕЛКА НЕ ПЕРЕКЛЮЧАЕТСЯ НА 2-УЮ СТУПЕНЬ:
- Неправильно выполнены соединения ручного переключателя ступеней мощности на клеммнике. - Вышла из строя контрольная
аппаратура. - Вышла из строя катушка электроклапана 2-й ступени. - Слишком низкое давление топлива. - Засорились фильтры.
- Сильно изношена форсунка 2-й ступени. - Засорилась форсунка 2-й ступени. - Неправильно тарирован или вышел из строя
толкатель воздушной заслонки.
