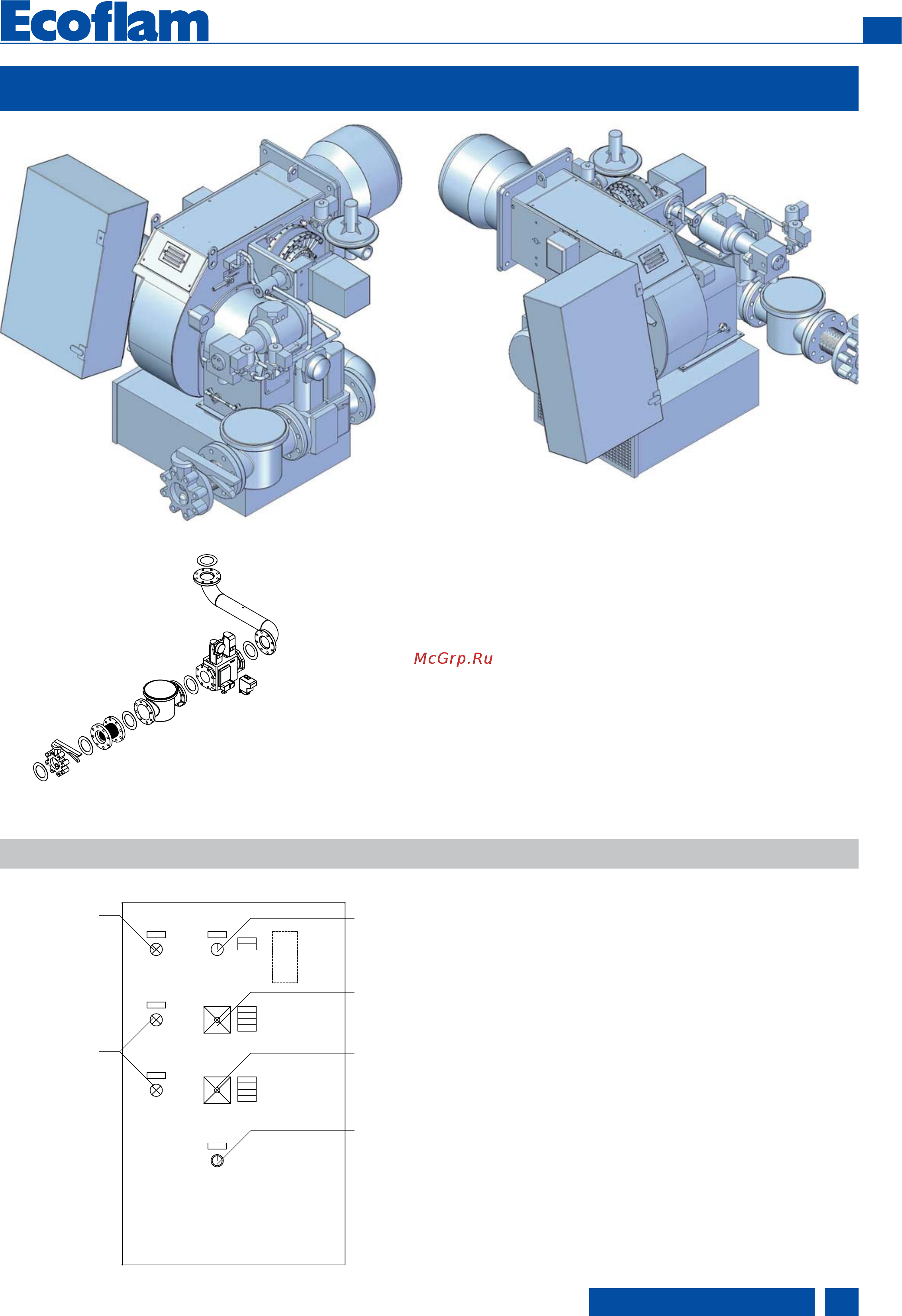

ОПИСАНИЕ ГОРЕЛКИ
Панель управления
A - reset key
B - operating lamps (orange=light-oil; green= gas)
C - selector:
OUT = loking of devoices for operating at intermediate outputs
UP = operation at max. output
LOW = operation at min. output
AUTO = automatic operation
D - ON/OFF switch
E - selector:
0 = STOP
1 = light-oil operation
2 = automatic operation
3 = gas operation
F - termal lock-out lamp
G - modulating unit RWF 50 (optional)
E
A
C
D
SAL
SA s.r
HLBT
HLoil
HLgas
SAMA
R
V
R
0=STOP
1=UP
2=LOW
3=AUTO
0 1
RWF 40
0: OFF
1: ON
SAgG
G
B
F
2=AUTO
3=GAS
1=OIL
0=STOP
GTCP
20
23
24
19
Условные обозначения
1. Корпус
2. Электрическая панель
управления
3. Электродвигатель вентилятора
4. Насос и электродвигатель
насоса
6. Труба жаровая
8. Крепежный фланец горелки
9. Регулировка воздушной
заслонки
11. Шумопоглощающий кожух
12. Подъемные проушины
13. Механическая регулировка
газа/воздуха
14. Механическая регулировка
жидкого топлива
15. Сервопривод для газа/воздуха
16. Газовая рампа
17. Пилотная горелка
18. Регулятор давления жидкого
топлива
19. Газовый фильтр
20. Шаровой кран
21. Жидкотопливная
электромагнитная катушка
23. Антивибрационная вставка
24. Устройство контроля
герметичности
GTCP. Соединительная труба
газовой рампы
16
1
6
8
12
1
9
11
3
20
19
4
18
15
17
14
13
2
21
фиксированные параметры оборудования для работы на
средней мощности.
работа на максимальной мощности
работа на минимальной мощности
работа в автоматическом режиме
выключатель
Переключатель режимов :
Кнопка возврата
индикатор рабочего режима
Переключатель режимов :
индикатор температурной блокировки
модуляционный регулятор RWF 50
работа на газе
ОСТАНОВКА
работа на дизтопливе
работа в автоматическом режиме
