6
www.ecoflam-burners.com
RU
420010522101
M
Air
Gas
313
160
170
144
142
141
120
150
314
349
151
155
100
143
To be supplied by the installer
To be supplied by the installer
107
143
Antivibration
coupling
144 Gas governor
150 Batterfly valve
151 Gas train Siemens VGD....
155 Pilot gas train
160 Kit tightness control (optional)
170 Kit tightness control for pilot gas valve (optional)
313 Min.gas pressure switch
314 Max.gas pressure switch (optional)
349 Air/gas damper motor

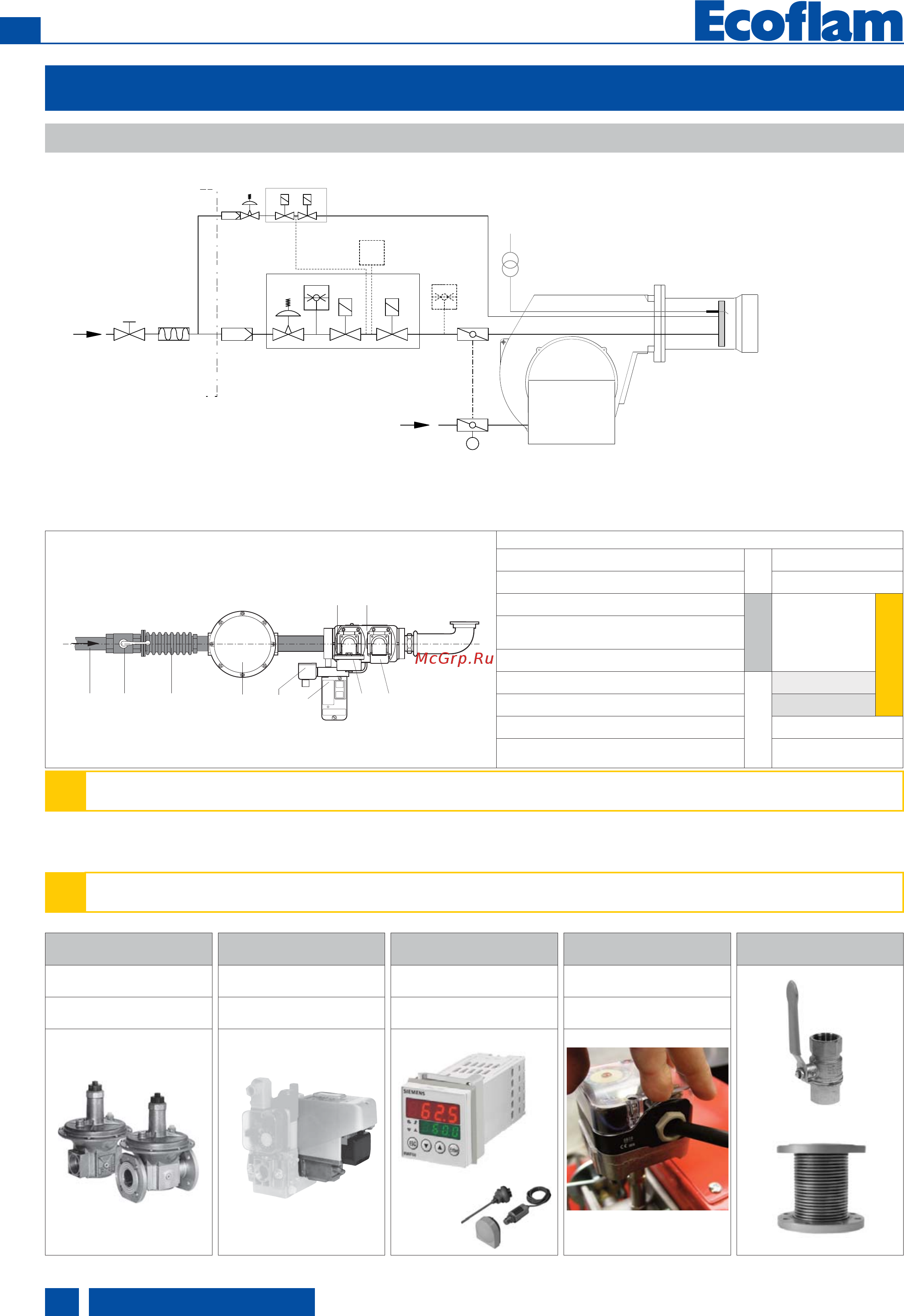

ОПИСАНИЕ ГОРЕЛКИ
Газовая рампа – комплект – принадлежности: установка на горелку
Подбор газовой рампы с графиком потерь давления см. в
специальном разделе этого руководства.
VGD 20.503 Rp 2” / VGD 40.065 - 40.080 - 40.100 - 40.125
1. Основная газовая труба
2. Шаровой кран ACS
3. Антивибрационная вставка ACS
5. Реле давления газа мин
ЭКСПОРТ
Газовая рампа
EN676
6. Предохранительный газовый клапан
+ 10. Привод
7. Рабочий газовый клапан + 11. Привод
8. Устройство контроля герметичности KITTC *
9. Газовый фильтр
ACS
KIT - MAX Реле давления газа KITPRES
ACS - Соединительная труба газовой
рампы
GTCP **
!
GTCP-…* ВНИМАНИЕ: для установки газовой рампы должна быть заказана соответствующая соединительная труба (размер GTCP и
способ монтажа зависят от горелки и подобранной газовой рампы).
!
Внимание: согласно EN676 должен быть установлен комплект оборудования, соответствующий правилам безопасности.
Дополнительные принадлежности устанавливаются монтажной организацией согласно местным правилам безопасности и практике
применения.
Как установить газовую рампу на горелку и рассчитать габаритные размеры:
см. страницу с размерами и инструкцию на газовую рампу для получения подробной информации
Газовый регулятор /
Фильтр
FGDR - фильтр
Обязателен по EN676
Устройство контроля
герметичности
KITTC- модель
Обязателен > 1200 kW
Регулятор
KITMD-RWF50
Датчик-...
Реле давления макс
KITPRES50
KITPRES150
Другие
принадлежности
Газовые рампы Ecoflam поставляются отдельно для всех газовых и комбинированных горелок и доступны в различных
конфигурациях: Двойные газовые клапаны с приводами и регулятором VGD Siemens, мин. реле давления + газовый фильтр
ACS.
12 3 911810
5
67
Обеспечивается
установщиком
Обеспечивается
установщиком
Газ
Воздух
