Требования по безопасному подключению
l
l
l
l
l
Внимательно проверьте совместимость устройств перед их соединением.
Внешние устройства могут отличаться от тех, которые изображены на иллюстрациях.
Плохое соединение может привести к искажению изображения и некорректному цветовоспроизведению.
Убедитесь, что все разъёмы вставлены в соответствующие гнёзда соединяемых устройств.
Не забудьте ознакомиться с инструкцией по эксплуатации подключаемого внешнего устройства.
Перед подключением внешнего устройства необходимо предварительно отключить питание телевизора.
ПОДКЛЮЧЕНИЕ
ВНЕШНИХ УСТРОЙСТВ

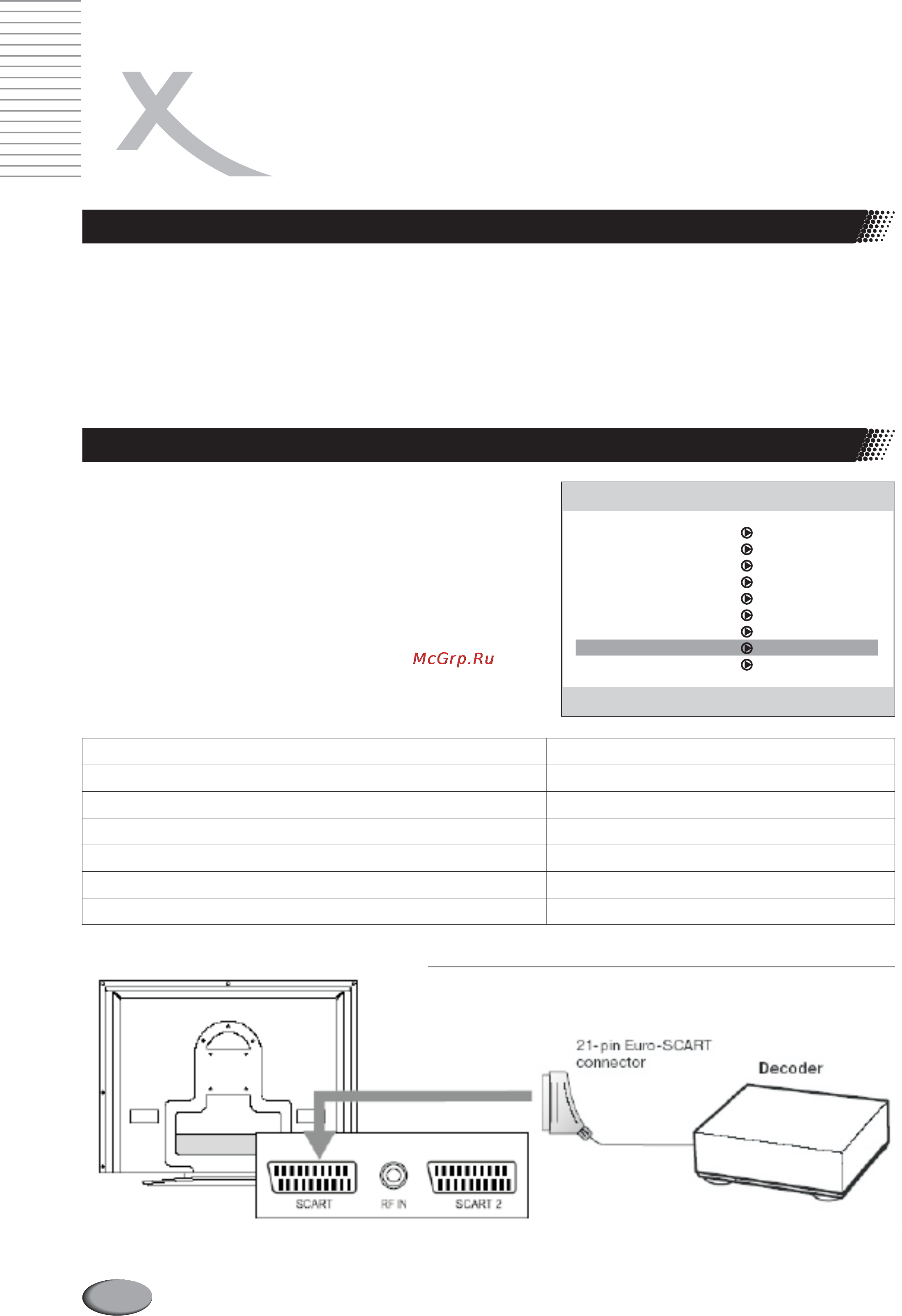

Подключение декодера видео сигнала
Подключение:
Воспроизведение:
SOURCE
CH+/-
VOL+
Спецификация разъема SCART
Соедините SCART кабелем разъём SCART на задней панели
декодера и разъём SCART на телевизоре.
1. Включите телевизор и нажмите кнопку на ПДУ
телевизора.
2. Воспользуйтесь кнопками на ПДУ для выбора в
списке источников сигнала пункта пункта SCART и
нажмите для подтверждения выбора.
Включите декодер.3.
1 Аудио выход В (правый канал) 8 Выбор функции (AV контроль) 15 Вход красного сигнала
2 Аудио вход В (правый канал) 9 Земля (зелёный сигнал) 16 Контроль переключения RGB
3 Аудио выход A (левый канал) 0 Данные 2 17 Земля (входной и выходной сигнал CVBS)
4 Земля (аудио сигнал) 11 Вход зелёного сигнала 18 Земля (контроль переключения RGB)
5 Земля (синий сигнал) 12 Данные 1 19 CVBS выход
6 Аудио вход А (левый канал) 13 Земля (красный сигнал) 20 CVBS вход
7 Вход синего сигнала 14 Земля (гашение сигнала) 21 Общая земля (защита)
1
Примечание:
Через разъём SCART телевизор принимает видео сигналы
CVBS и RGB и выбирает нужный сигнал автоматически. При
одновременном приёме приоритет имеет сигнал RGB.
Input Select
VGA
DVI
HDTV
AV
S-Video
TV
SCART2
SCART
USB
14
