Подключение DVD проигрывателя
17
Подключение DVD проигрывателя или домашнего кинотеатра
к телевизору при помощи компонентного видео кабеля:
Воспроизведение:
SOURCE
CH+/-
VOL+
1.
2.

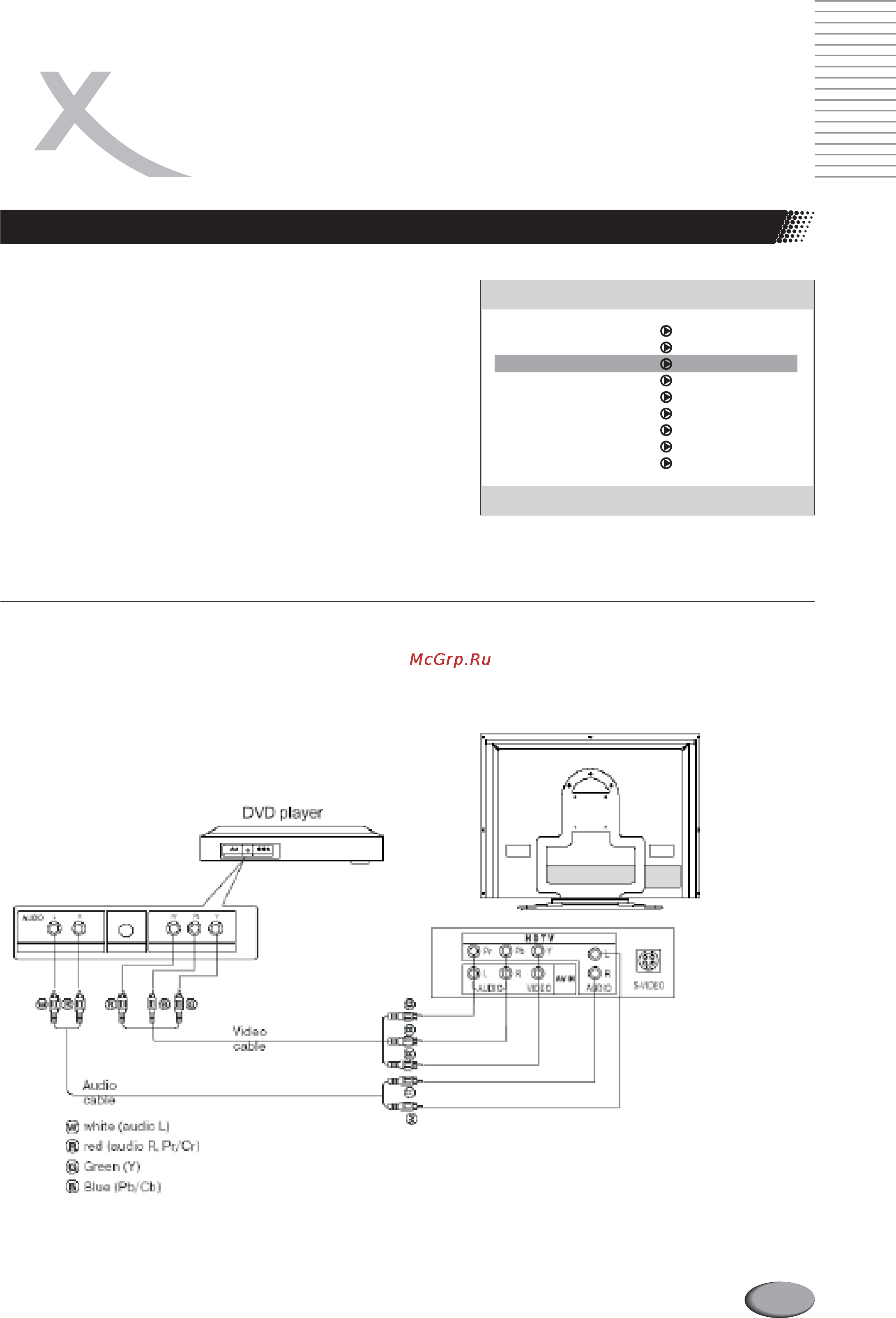

С помощью кабеля компонентного видео сигнала,
представляющего собой комбинацию трех видео шнуров с
коннекторами красного, зеленого и синего цвета, соедините
разъемы компонентного входа телевизора Y, Pb/Cb, Pr/Cr и
компонентного выхода DVD проигрывателя Y, Pb/Cb, Pr/Cr.
C помощью аудио кабеля соедините аудио разъемы телевизора
и DVD проигрывателя.
1. Включите телевизор и нажмите кнопку на ПДУ
телевизора.
2. Воспользуйтесь кнопками на ПДУ для выбора в списке
источников сигнала пункта Y/ Pb/Pr и нажмите для
подтверждения выбора.
3. Включите DVD проигрыватель, вставите DVD диск и нажмите клавишу Play.
Выходы Y/ Cb/Cr на DVD проигрывателях иногда маркируются как Y/ Pb/Pr или Y/B-Y, R-Y. Для правильного
соединения шнуров кабеля компонентного видео сигнала, воспользуйтесь правилом соответствия цветовой
маркировки коннекторов кабеля компонентного видео сигнала и разъемов компонентного видео выхода DVD
проигрывателя.
Примечание:
ПОДКЛЮЧЕНИЕ
ВНЕШНИХ УСТРОЙСТВ
Input Select
VGA
DVI
HDTV
AV
S-Video
TV
