15
ПОДКЛЮЧЕНИЕ
ВНЕШНИХ УСТРОЙСТВ

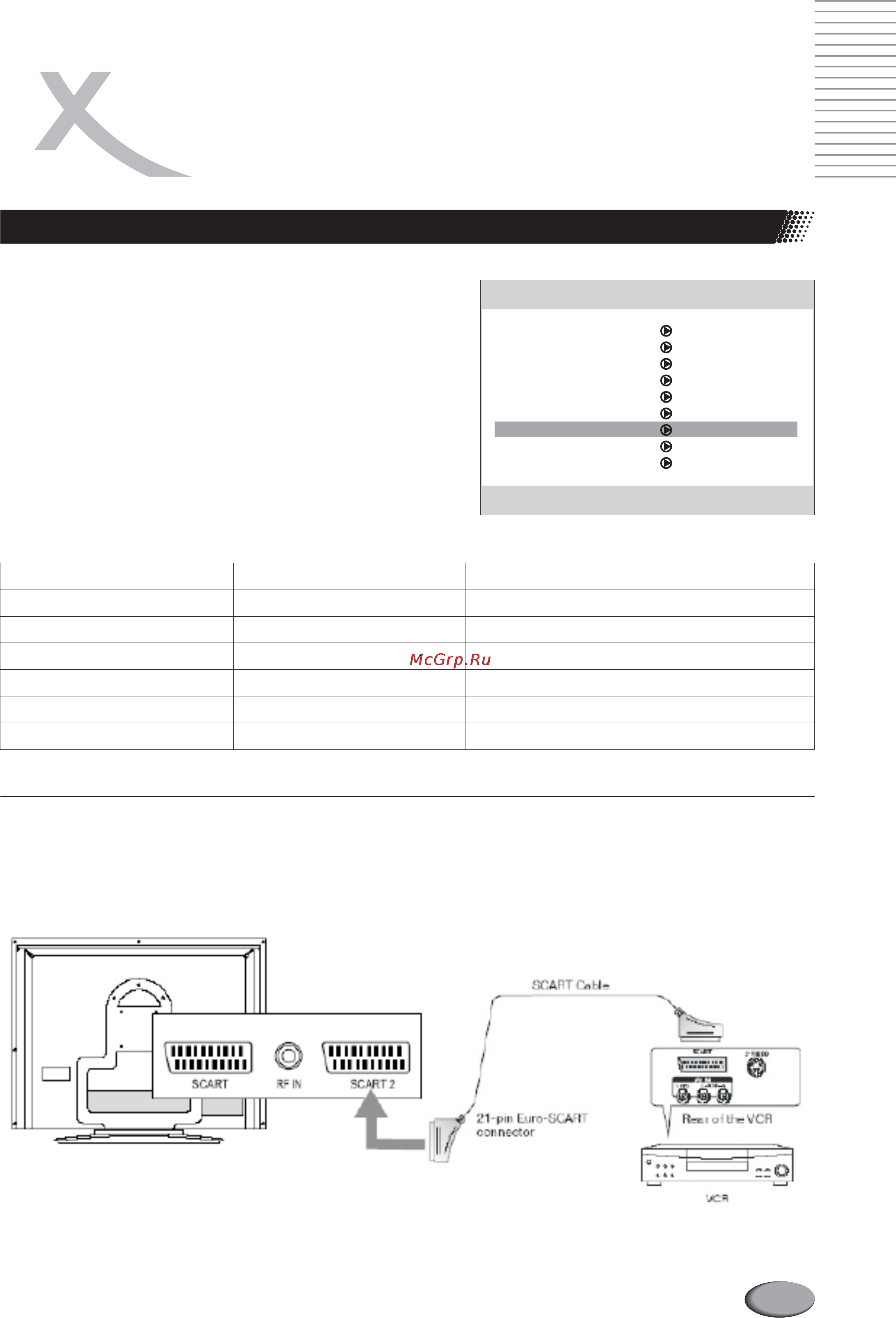

Подключение видеомагнитофона
Подключение:
Воспроизведение:
SOURCE
CH+/-
VOL+
PLAY
Спецификация разъема SCART
Соедините SCART кабелем разъём SCART на задней панели
декодера и разъём SCART на телевизоре.
1. Включите телевизор и нажмите кнопку на ПДУ
телевизора.
2. Воспользуйтесь кнопками на ПДУ для выбора в
списке источников сигнала пункта пункта SCART и
нажмите для подтверждения выбора.
Включите видеомагнитофон и нажмите клавишу .
2AV
3.
2
1 Аудио выход (правый канал) 8 Выбор функции (AV контроль) 15
2 Аудио вход (правый канал) 9 Земля 16
3 Аудио выход (левый канал) 10 Данные 2 17 Земля (входной и выходной видео сигнал)
4 Земля (аудио сигнал) 11 18
5 Земля 12 Данные 1 9 Композитный видео выход
6 Аудио вход (левый канал) 13 Земля (гашение сигнала) 20 CVBS вход
7 4 Земля (гашение сигнала) 21 Общая земля (защита)
—
---
--- ---
1
--- 1
Примечание:
Через разъём SCART2 телевизор принимает видео сигнал CVBS (VIDEO).
Input Select
VGA
DVI
HDTV
AV
S-Video
TV
SCART2
SCART
USB
