Zkteco TS1000 Pro [10/10] Приложение 2 соединительная диаграмма контроллера и мат платы
![Zkteco TS1000 Pro [10/10] Приложение 2 соединительная диаграмма контроллера и мат платы](/views2/1496096/page10/bga.png)
9
Предупреждение Это продукт класса А В бытовых условиях этот продукт может создавать
радиопомехи в этом случае при работе пользователю нужно учитывать это и принимать
соответствующие меры

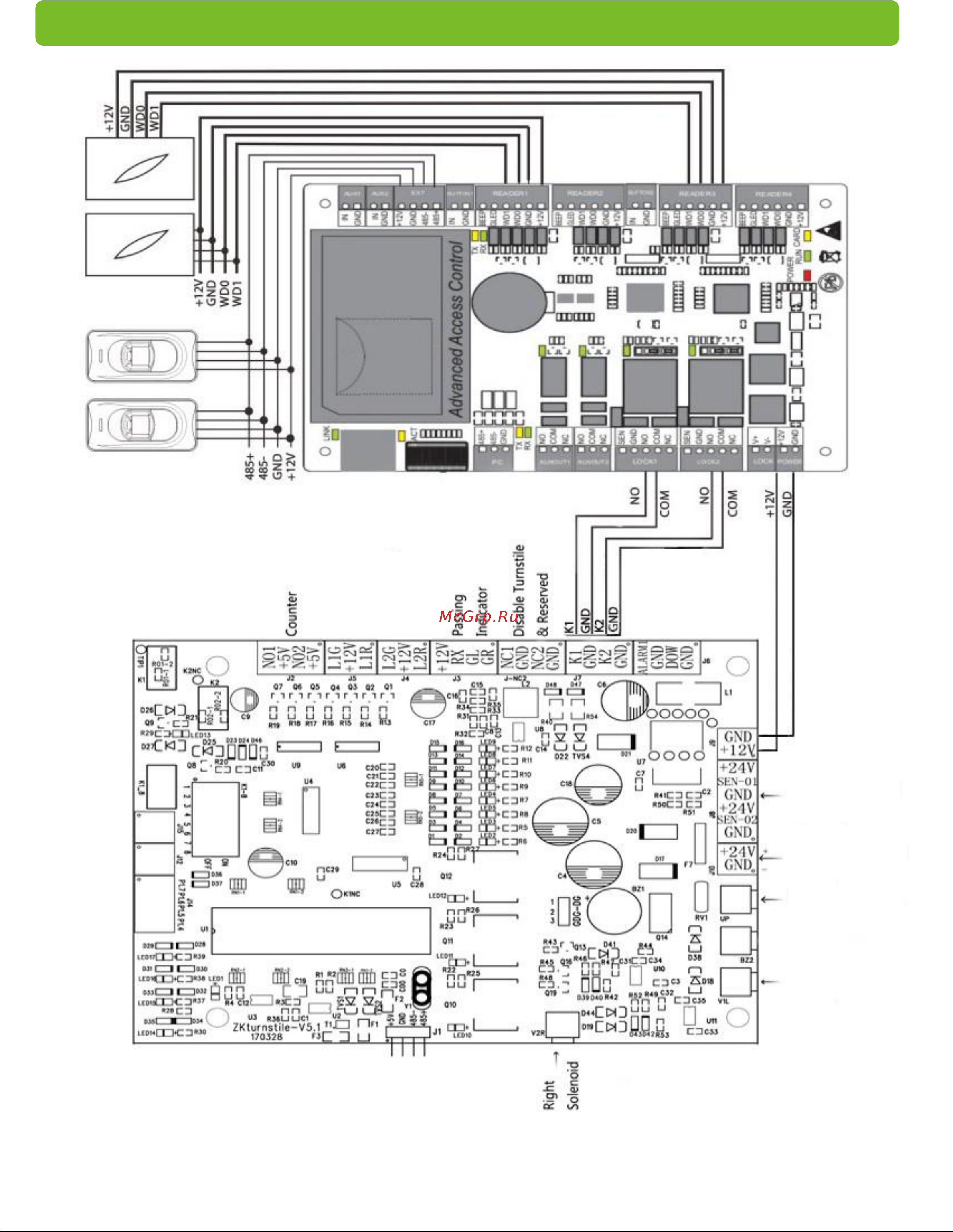

Приложение 2 Соединительная диаграмма контроллера и мат.платы
Отключение
турникета
Счётчик
Индикатор
прохода
Индикатор
слева
Вход датчика
приближения
24Вольт
источник
Соленоид D50
Левый
соленоид
Правый
соленоид
Индикатор
справа
Внешн.
тревога и
антипаника
