6
4.3

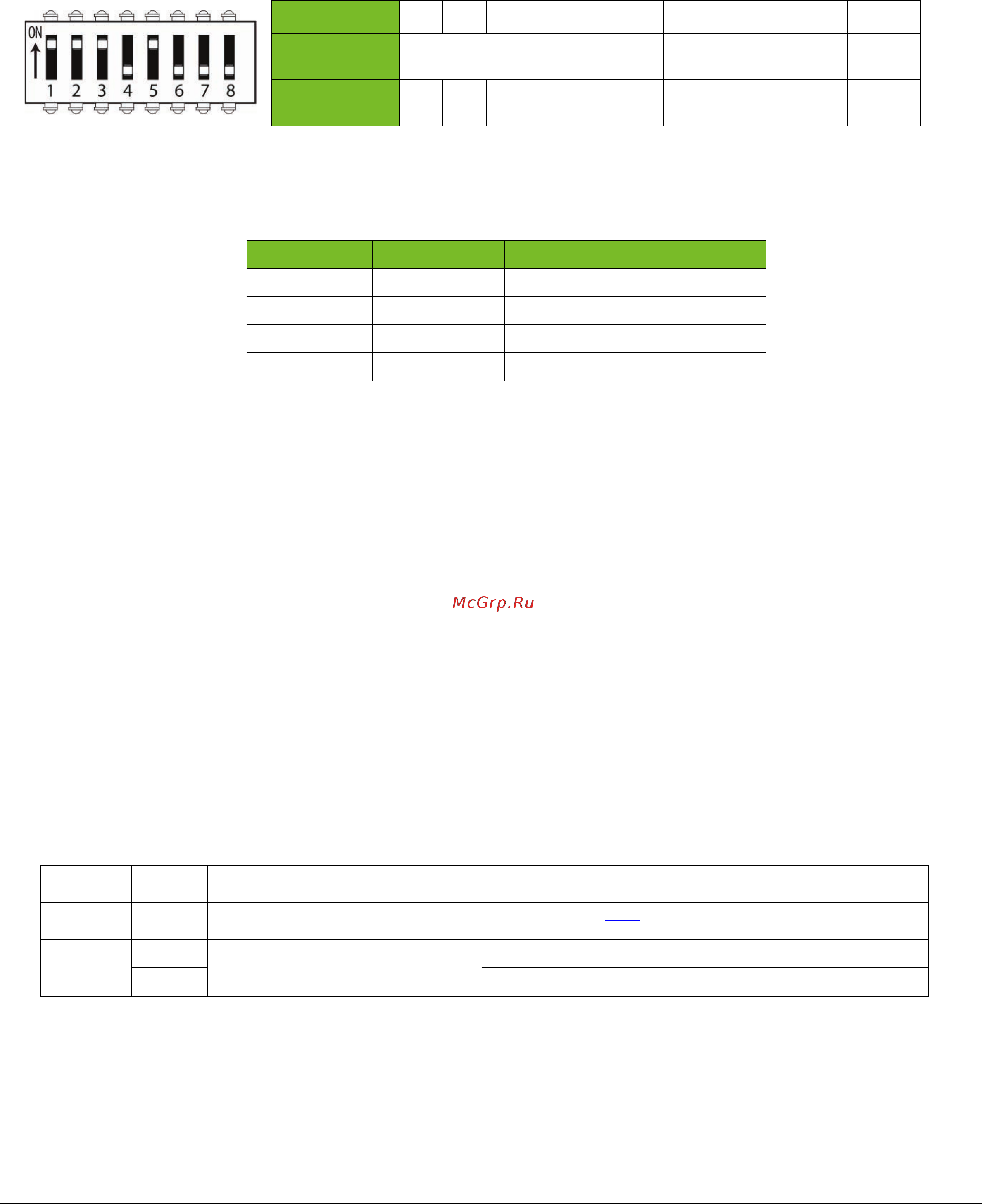

Настройка DIP переключателя K1
Ползунок
123 4 5 6 7 8
Функция
Длительность
открытия
Индикатор
направления
Функция продолжения
прохода
Тревога
Исходное
значение
111 0 1 0 0 0
4.3.1
Настройка длительности открытия
Длительность открытия - период времени от открытия (получения сигнала на открытие) до закрытия
(блокировки преграждающих планок). В DIP переключателе для установки длительности используются
пины 1, 2 и 3. Можно настроить от 5 до 60 сек. согласно следующей таблице:
bit-значение Длительность bit-значение Длительность
111 5сек 011 30сек
110 10сек 010 40сек
101 15сек 001 50сек
100 20сек 000 60сек
Примечание: Длительность открытия турникета по умолчанию 5 сек.
4.3.2
Индикатор направления
Индикатор указывает, что проход разрешен. Зелёная стрелка означает, что проход открыт, в то время
как красный крест («X») означает, что проход закрыт. Состояние индикатора может быть настроено
через биты 4 и 5 в DIP переключателе. Описание настроек в битах:
11
= Д
оступ только слева.
10
= Д
оступ только справа.
01 =Доступ в обоих направлениях.
4.3.3
Продолжительное открытие
С помощью данной функции турникет может запоминать до 20 считываний одной карты за раз и,
соответственно, позволяет пропустить до 20 человек друг за другом. Эту функцию можно включить или
отключить с помощью бита 6 в DIP переключателе. Описание настроек в битах на следующей таблице.
В DIP переключателе бит 6 используется для включения или выключения функции продолжительного
открытия, а бит 7 используется для установки её начального значения.
бит 6 бит 7 Функция Длительность
операции
0
Откл. «Продолжительное открытие»
выкл.
Обратитесь к п. 4.3.1
1
1
«Продолжительное открытие»
вкл.
Нач. Значение - 16сек., длит. открытия = 16 + (N -1) * 6
0
Нач. Значение - 8сек.., длит. открытия = 8+ (N -1) * 6
4.3.4
Функция тревоги(опционально)
В DIP K1-переключателе,тумблер номер 8 отвечает за вкл. или выкл. функции тревога»
1 =вкл.
0= выкл.
Внимание: установите значение 0 - чтобы выключить функцию.
