Zkteco SBTL5000 [2/6] Обзор

Серия SBTL5000, Инструция по установке 1

Обзор

1.1 Подготовка

A. Инструменты: измерительная лента, разводной ключ, ударная дрель и

небольшая отвертка (входит в комплект).

B. Материал: ПВХ противопожарная и изоляционная трубка (диаметр ≥25 мм),

стандартный трехжильный силовой удлинитель, винт M12 (в комплекте).

C. Поместите соединительный провод приборов в трубу, прежде чем

положить их под землю.

D. Провод питания и сигнальный провод должны быть установлены отдельно

для различения сильной и слабой мощности. Рекомендуется, чтобы проводка

была выполнена профессионалом, а устройство должно быть заземлено.

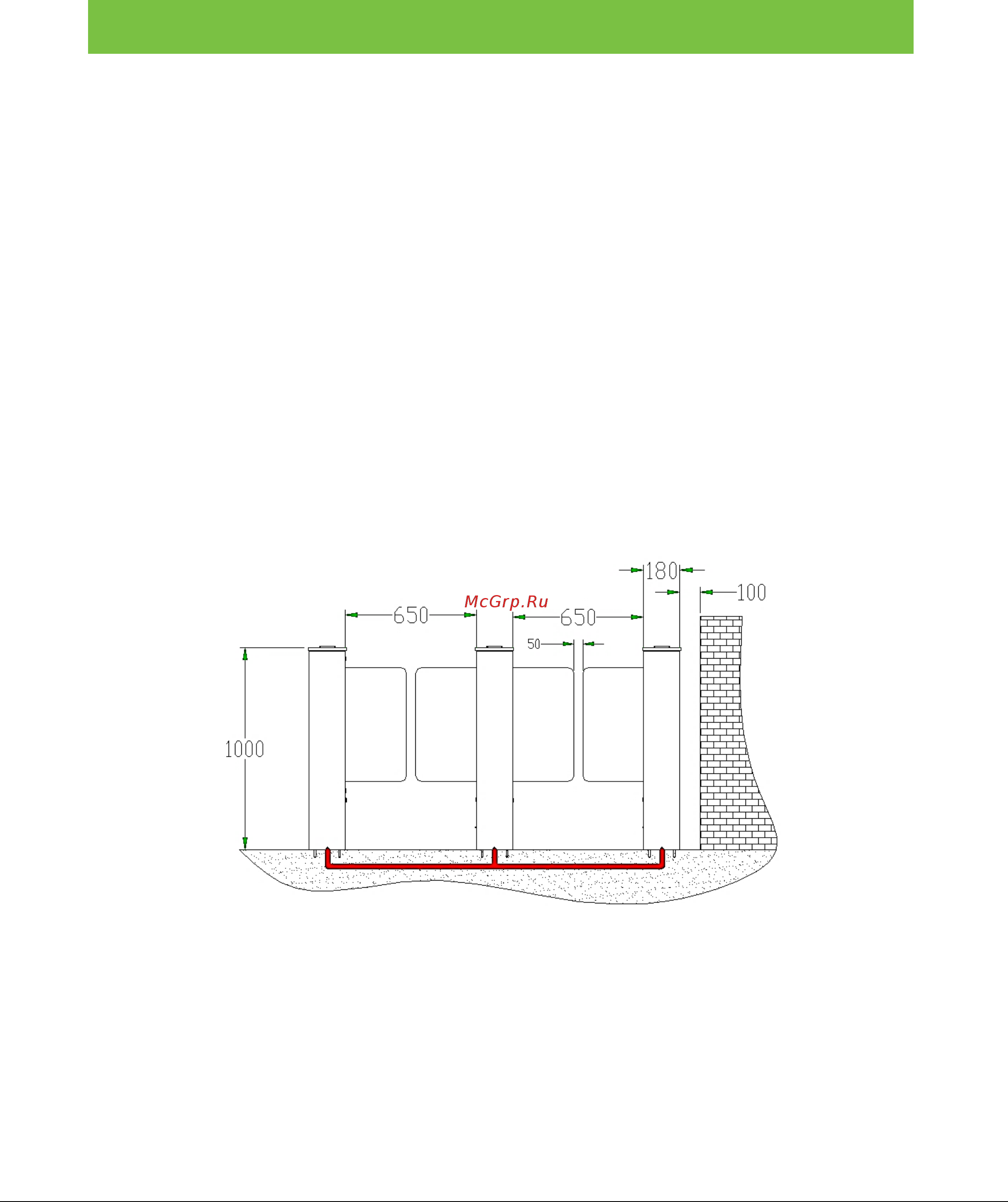

SBTL5000, монтажные отверстия и расположение кабелей, как показано на рис. 1-1:

Рис. 1-1
