Zkteco SBTL5000 [3/6] Установка

2 SBTL5000 series installation guide

2 Установка

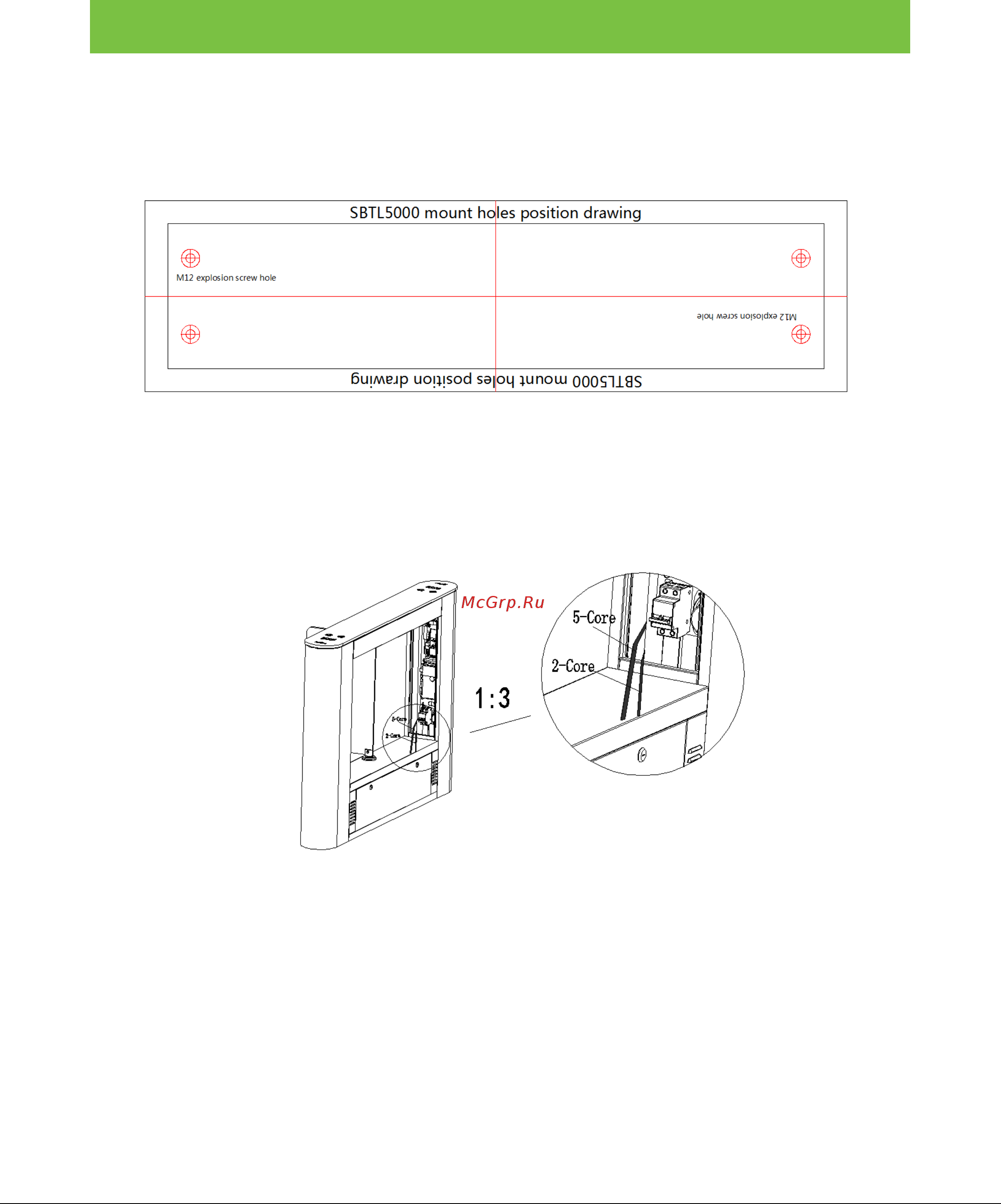

1. Просверлите отверстия в соответствии с планом расположения монтажных

отверстий, как показано на рис. 2-1.

Затем устано

вите винты расширения в отверстия.

Рис. 2-1

2. Предварительно закрепите устройство с помощью этих расширительных винтов.

Затем подключите провода между ведущим и ведомым устройствами. Как

показано ниже:

Рис. 2-2 (5-жильный: сигнал, 2-жильный: питание 24 В)

3. Проверьте с помощью временного кабеля, убедитесь, что провод

заземления переменного тока был подключен к шкафу.

4. Включите воздушный выключатель, чтобы проверить работоспособность

устройства, подождите 10 секунд, пока вентиль завершит программ

самопроверки. В то же время проверьте, правильно ли работает индикатор.

Если все в порядке, вы можете начать процедуру установки. Если возникает

исключение, пожалуйста, обратитесь к вашему поставщику за информацией.
