SBTL5000 series installation guide 3
3m

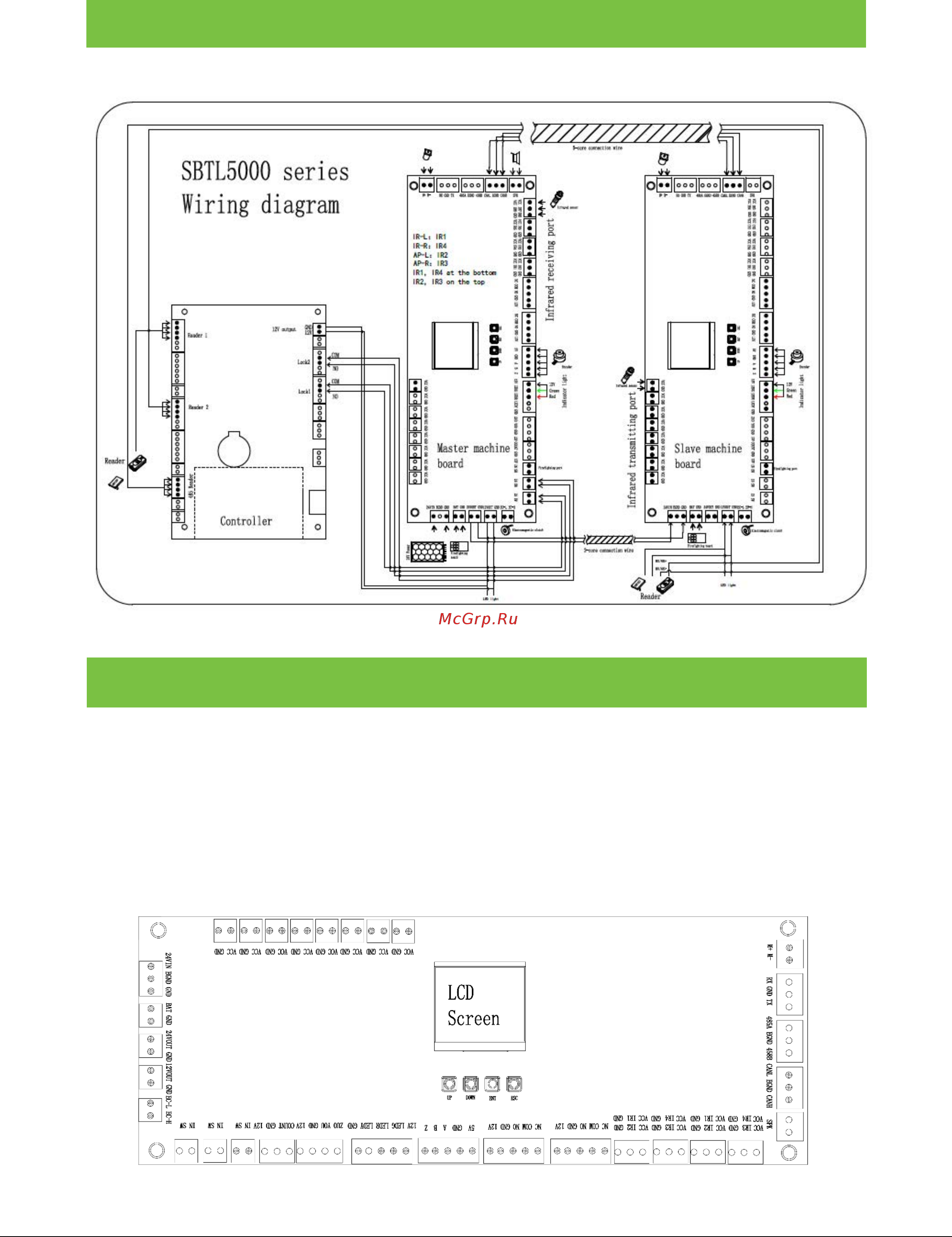

Проверьте цепь в соответствии со приведенной ниже электрической схемой:
Рис. 3-1
4.1 Функция платы управления
A. После подключения к питанию на ЖК-экране панели управления
отобразится состояние по умолчанию, которое является текущим рабочим
режимом.
B. Под ЖК-экраном находятся 4 кнопки «UP», «DOWN», «ENT», «ESC».
3 Принципиальная электрическая схема
4 Работа с меню
Ри
с. 4-1
