Aurora A-0302-D3 [18/23] Корректировка погрешности длины стежка рис 29

D. Регулировка положения зубцов транспортера ткани

Сначала остановите движение транспортера к переднему краю

игольной пластинки. Затем ослабьте винт (C) (см. Рис. 29D) и

сдвиньте рамку (В), в направлении, показанном стрелкой (см.

Рис. 29а). Затем отрегулируйте ее переднее и заднее положения.

По завершении регулировки надежно затяните винт (с).

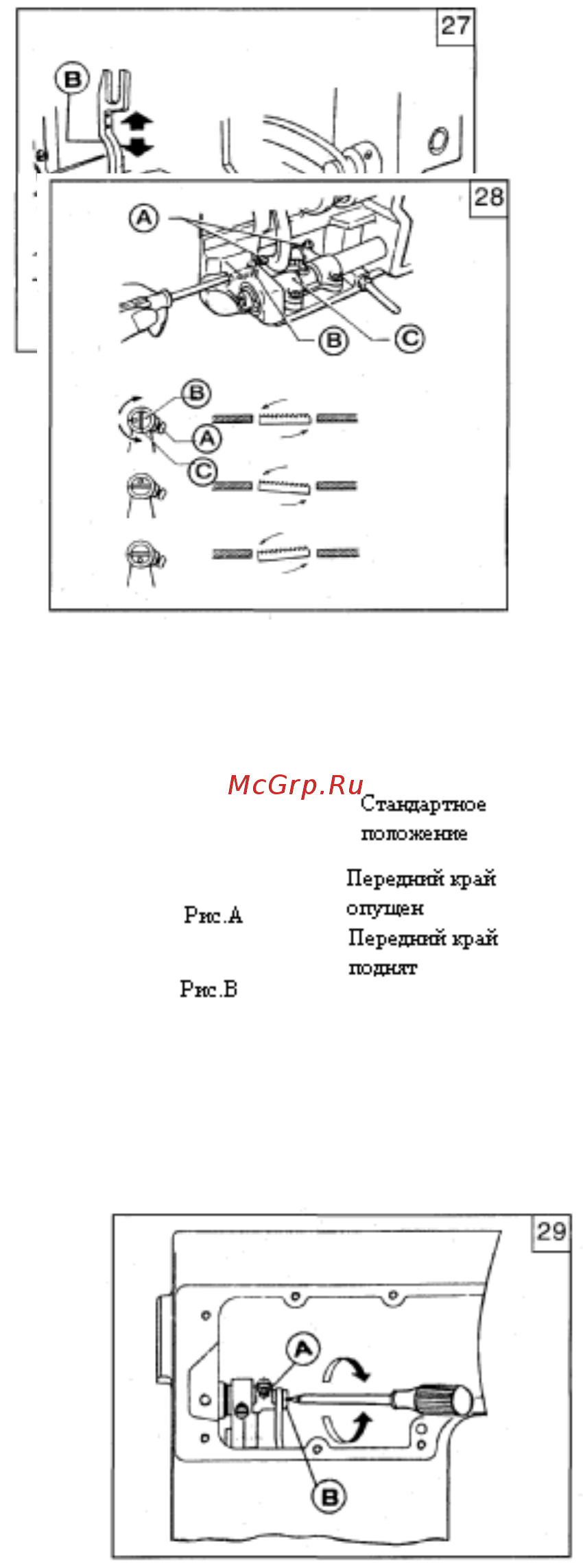

22. РЕГУЛИРОВКА НАКЛОНА СОБАЧКИ ТРАНСПОРТЕРА (Рис. 28)

При стандартной регулировке собачка транспортера выступает

над уровнем игольной пластинки на 0,8-1,2 мм.

Отрегулируйте положение собачки следующим образом:

Ослабьте установочный винт (А) подъемного коромысла собачки

транспортера. Сдвиньте регулировочный штифт, чтобы изменить

положение собачки.

с. По завершении регулировки затяните установочный винт (А).

Чтобы устранить сморщивание ткани, поднимите передний конец

собачки транспортера. Чтобы устранить растяжение и повреждения

ткани, а также частые обрывы нижней нити, опустите передний

конец собачки транспортера.

23. КОРРЕКТИРОВКА ПОГРЕШНОСТИ ДЛИНЫ СТЕЖКА (Рис. 29)

Чтобы отрегулировать длину стежка, ослабьте установочный винт (А).

Поверните регулировочный кулачок (В) по часовой стрелке, чтобы

уменьшить длину стежка при нормальном направлении подачи ткани и

уменьшить длину стежка при обратном направлении подачи.
