Aurora A-0302-D3 [21/23] Регулировка высоты подъема наружной и внутренне прижимных лапок рис 36

При необходимости отрегулируйте высоту подъема внутреннего и наружного прижимов в соответствии с

видом материала. Для средних материалов высота подъема наружного прижима должна быть менее 5,5мм.

В целом сумма высот подъема наружного и внутреннего прижимов остается постоянной: при увеличении

первой вторая уменьшается и наоборот.

(1) При необходимости увеличить высоту подъема наружного прижима поверните по часовой стрелке

правый коленчатый рычаг подъемника прижима.

(2) При необходимости уменьшить высоту подъема наружного прижима поверните правый

коленчатый рычаг подъемника прижима против часовой стрелки.

Следует иметь в виду, что величина регулировки ограничена. Далее следует производить регулировку при

помощи установочного винта (А). Поверните маховик машины и убедитесь в нормальной работе

механизма.

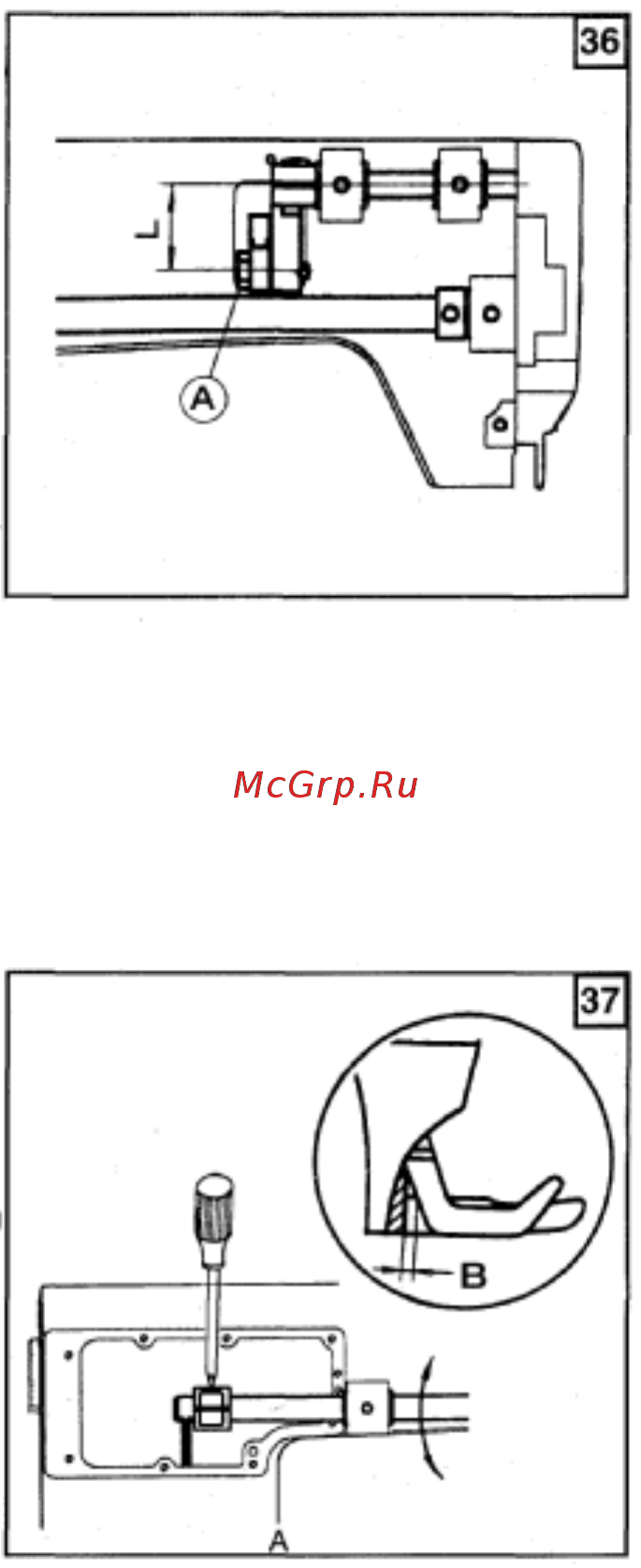

28. РЕГУЛИРОВКА ВЫСОТЫ ПОДЪЕМА НАРУЖНОЙ И ВНУТРЕННЕ

ПРИЖИМНЫХ ЛАПОК (Рис. 36)

Регулировка общей высоты подъема наружного и внутреннего

прижимов (Рис. 36). Ослабьте винт А и отрегулируйте расстояние

(L) между осью винта А и валом подъемника прижимной лапки.

1) Чтобы увеличить общую высоту подъема, уменьшите

расстояние L.

2) Чтобы уменьшить общую высоту подъема, увеличьте

расстояние L.

Общая величина регулировки ограничена.

По завершении регулировки затяните винт A, поверните маховик

машины и проверьте регулировку общей высоты подъема

прижимов.

29. РЕГУЛИРОВКА ЗАЗОРА МЕЖДУ НАРУЖНОЙ И ВНУТРЕННЕЙ

ПРИЖИМНЫМИ ЛАПКАМИ (рис. 37)

Поскольку для различных материалов требуется различная длина

стежка, необходимо отрегулировать расстояние между задней

стороной внутренней прижимной лапки и желобком наружной

прижимной лапки, поэтому оператор должен обеспечить

определенный просвет между этими прижимами (обычно это

расстояние составляет примерно 1,5 мм) и исключить возможность

их соприкосновения. При шитье коротким стежком наружная

прижимная лапка должна быть ближе к игольному стержню.

Метод регулировки:

Ослабьте установочный винт (А), как показано на Рис. 37 и

поверните вал механизма подъема прижимной лапки вверх. При

регулировке оператор должен обратить внимание на обеспечение

требуемого просвета между двумя прижимами.
