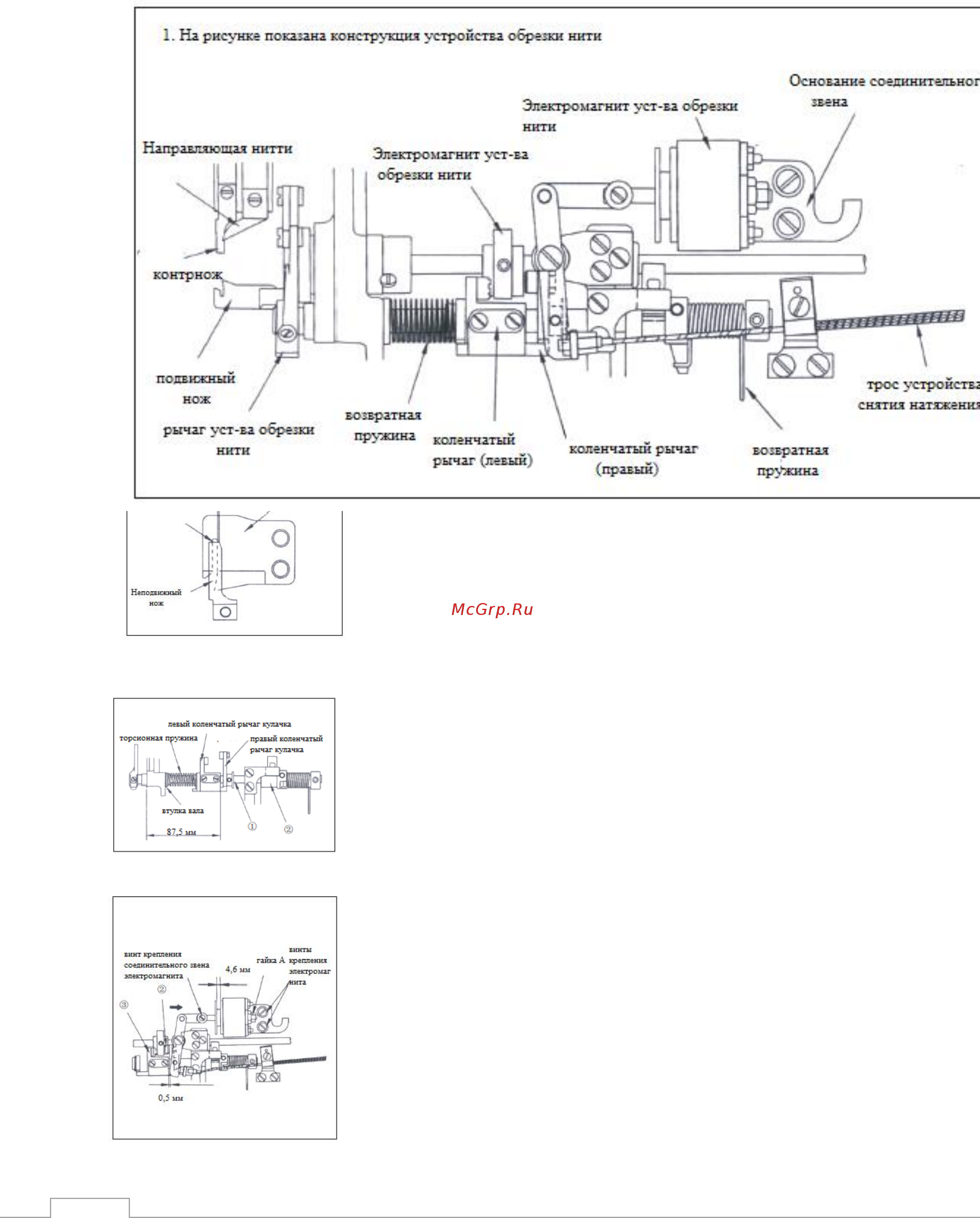

17. Регулировка устройства обрезки нити

2. Регулировка положения неподвижного и подвижного ножей

(1) Как показано на рисунке, стандартное положение имеет

место, когда режущая кромка подвижного ножа совмещена с

центром неподвижного ножа.

(2) Когда становится больше часть А, при обрезке образуются

три куска нити, что приводит к неправильной обрезке. Если

становится больше часть B, обрезка нити не выполняется.

Будьте внимательны при настройке положения ножей.

3. Регулировка коленчатого рычага кулачка обрезки нити

(1) Во время сборки пользователи должны сначала установить

коленчатый вал кулачка обрезки нити на платформе.

(2) Левый и правый кривошипы должны быть установлены на

лыске вала для механизма обрезки нити.

(3) Осторожно поверните вал механизма обрезки (1) и

установите блок (2) на лыске вала (1).

4. Установка устройства обрезки нити

(1) рабочий объем соленоида для обрезки нити.

A. Стандартный рабочий ход штока электромагнита обрезки нити

составляет 4,6 мм.

B. Регулировка рабочего хода осуществляется поворотом гайки А.

(2) регулировка электромагнита устройства обрезки нити

A. Стандартный зазор между левым коленчатым рычагом (3) и правым

коленчатым рычагом (2) составляет 0,5 мм.
