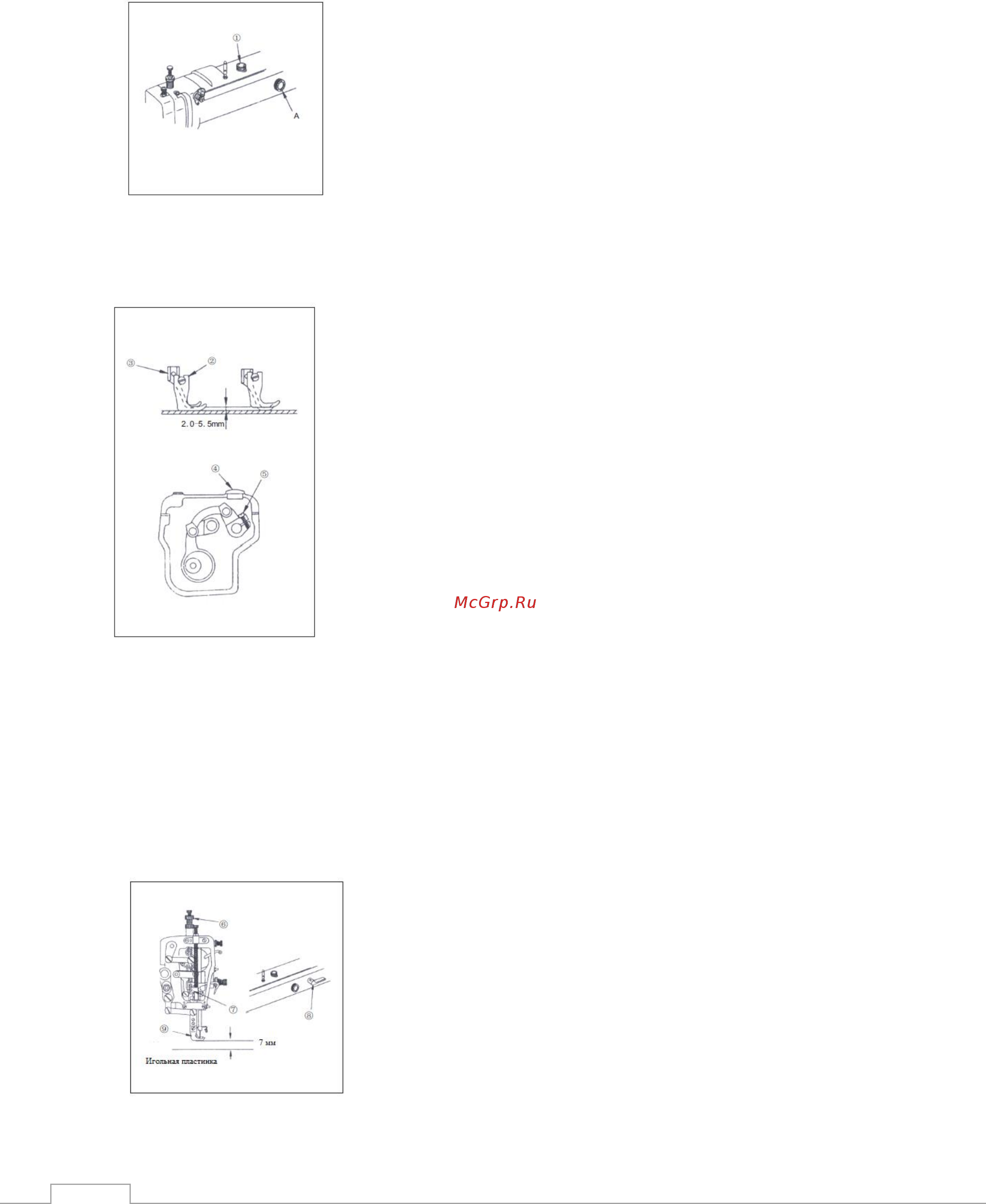

13. Настройка вспомогательной и верхней подающей прижимной лапки

1. Настройка взаимного движения лапок

1) Диапазон вертикального хода вспомогательной прижимной

лапки и верхнего подающей прижимной лапки составляет от 2 до

5,5 мм.

2) Вертикальный ход вспомогательной прижимной лапки и

верхней подающей прижимной лапки регулируется при помощи

регулятора (А), расположенного на передней стороне машины.

3) Величина подачи прижимной лапки регулируется при помощи

регулятора (1), расположенного на верхней крышке.

Внимание: при увеличении вертикального хода лапки при помощи регулятора (А) следует

уменьшить величину подачи при помощи регулятора (1) и наоборот. При этом сначала

следует настроить регулятор A.

2. Изменение баланса интерактивного движения внутренней и

наружной прижимных лапок

(1) Увеличьте высоту наружной прижимной лапки (2) и уменьшите

высоту подъема внутренней прижимной лапки (3).

1) Снимите резиновый стопор (4) с верхней задней крышки.

2) Поворачивайте маховик до тех пор, пока внутренняя прижимная

лапка (3) не начнет отрываться от игольной пластинки.

3) Ослабьте винт (5).

4) Опустите внутреннюю прижимную лапку на игольную пластину и

затяните винт (5).

5) Таким образом, высота внутренней прижимной лапки

уменьшилась на определенное значение, а наружной увеличилась

на ту же величину.

В отличие от вышеизложенного, чтобы уменьшить высоту

наружной прижимной лапки и увеличить высоту внутренней

прижимной лапки, регулировка производится следующим образом:

1) Поворачивайте маховик до тех пор, пока наружная прижимная лапка не начнет

отрываться от игольной пластинки.

2) Ослабьте винт (5).

3) После регулировки затяните винт (5), тем самым, уменьшив высоту наружной

прижимной лапки.

3. Регулировка вспомогательной прижимной лапки

Ослабьте винт регулировки давления прижимной балки (6) и

винт крепления кронштейна (7).

Отрегулируйте положение кронштейна по вертикали так, чтобы

вспомогательная прижимная лапка (9) была поднята на 7 мм

над верхней стороной игольной пластинки, когда прижимная

лапка поднята при помощи подъемника (8).

По завершении регулировки затяните винт крепления

кронштейна (7) и соответствующим образом отрегулируйте

давление лапки при помощи регулировочного винта (6).
