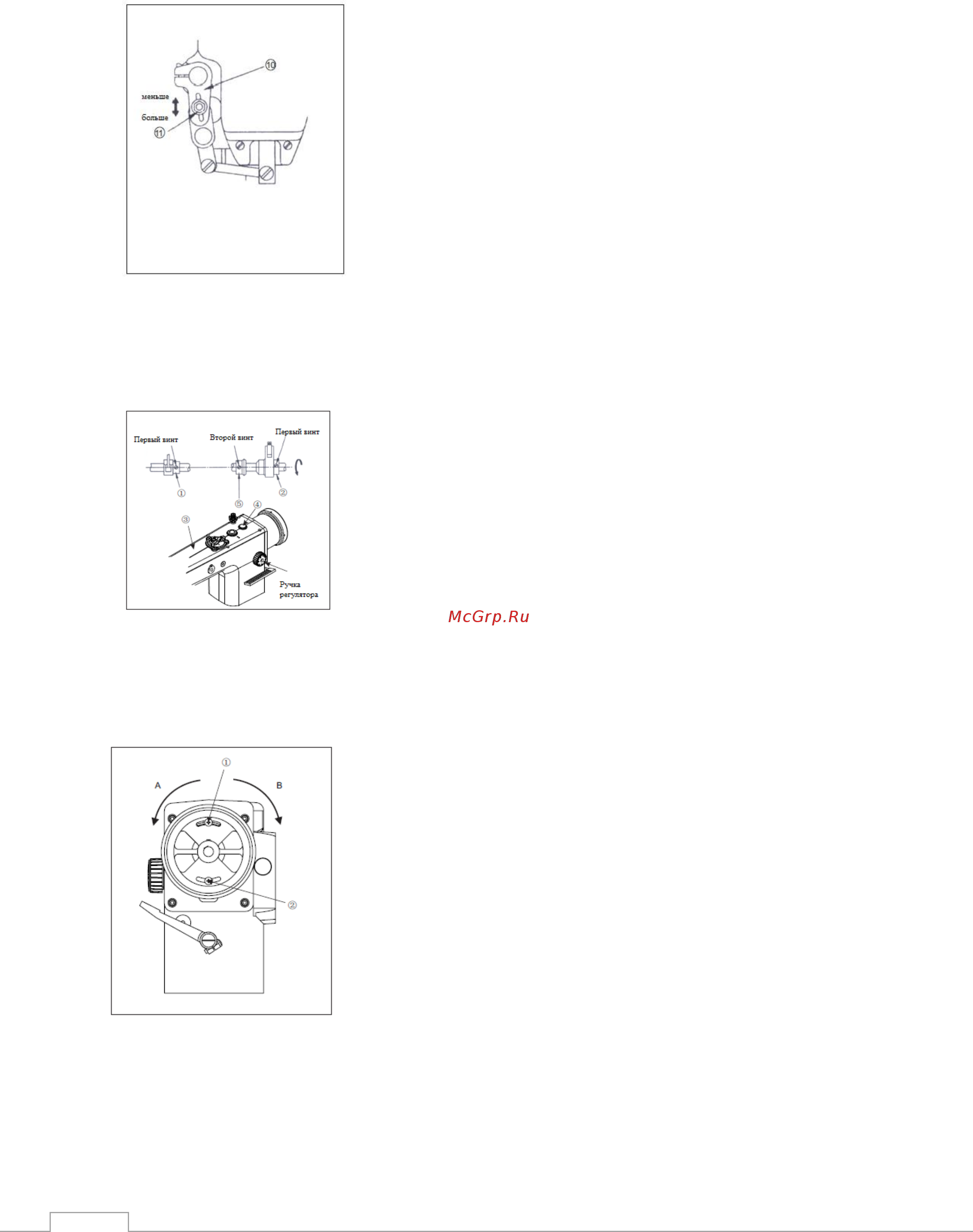

4. Регулировка величины подачи вспомогательной прижимной

лапки. Нормальное соотношение величины подачи собачки и

вспомогательной прижимной лапки составляет 1: 1. Вы можете

отрегулировать величину подачи вспомогательной прижимной

лапки в зависимости от материала, с которым вы работаете.

Ослабьте гайку (11) и переместите вверх вертикальный вал

управления перемещением прижимной лапки по вертикали.

При этом величина подачи уменьшится. При перемещении

вала вниз величина подачи увеличивается. По завершении

регулировки затяните гайку (11).

14. Настройка синхронизации транспортера ткани

1. Поверните маховик, чтобы установить игольный стержень в

крайнем верхнем положении.

2. Стандартное положение имеет место, когда центр винта

крепления № 1 кулачка вертикального перемещения прижимной

лапки (1) находится на центральной линии верхнего вала, а

центр винта крепления винта № 1 кулачка подачи (2) также

находится на центральной линии верхнего вала.

Циферблат

Внимание: при регулировке положения кулачка подъемного

подачи (2) пользователь может снять резиновую заглушку (4) с

верхней крышки. Во время регулировки будьте осторожны, поскольку

увидеть соединение (5) достаточно трудно.

15. Настройка положения остановки иглы

1) Регулировка положения иглы (Энергосберегающая модель с

прямым приводом 0311D/0611D) Отрегулируйте положение иглы

(игла поднята на 4 мм выше крайней нижней точки)

Способ регулировки: при нейтральном положении педали игла

находится в нижнем положении (стандартная регулировка).

Когда игла остановится, ослабьте винт (1) и сдвиньте его в

прорези. При перемещении винта в направлении A игла будет

останавливаться раньше; при перемещении винта в

направлении В игла будет останавливаться позднее.

2) Отрегулируйте верхнее положение иглы (0,5 -1 мм от крайней

верхней точки

Способ регулировки: при нейтральном положении педали игла

находится в верхнем положении (стандартная регулировка).

Когда игла остановится, ослабьте винт (2) и сдвиньте его в прорези. При перемещении

винта в направлении A игла будет останавливаться раньше; при перемещении винта в

направлении В игла будет останавливаться позднее.;

Внимание: не забудьте затянуть винт по завершении регулировки.
