9

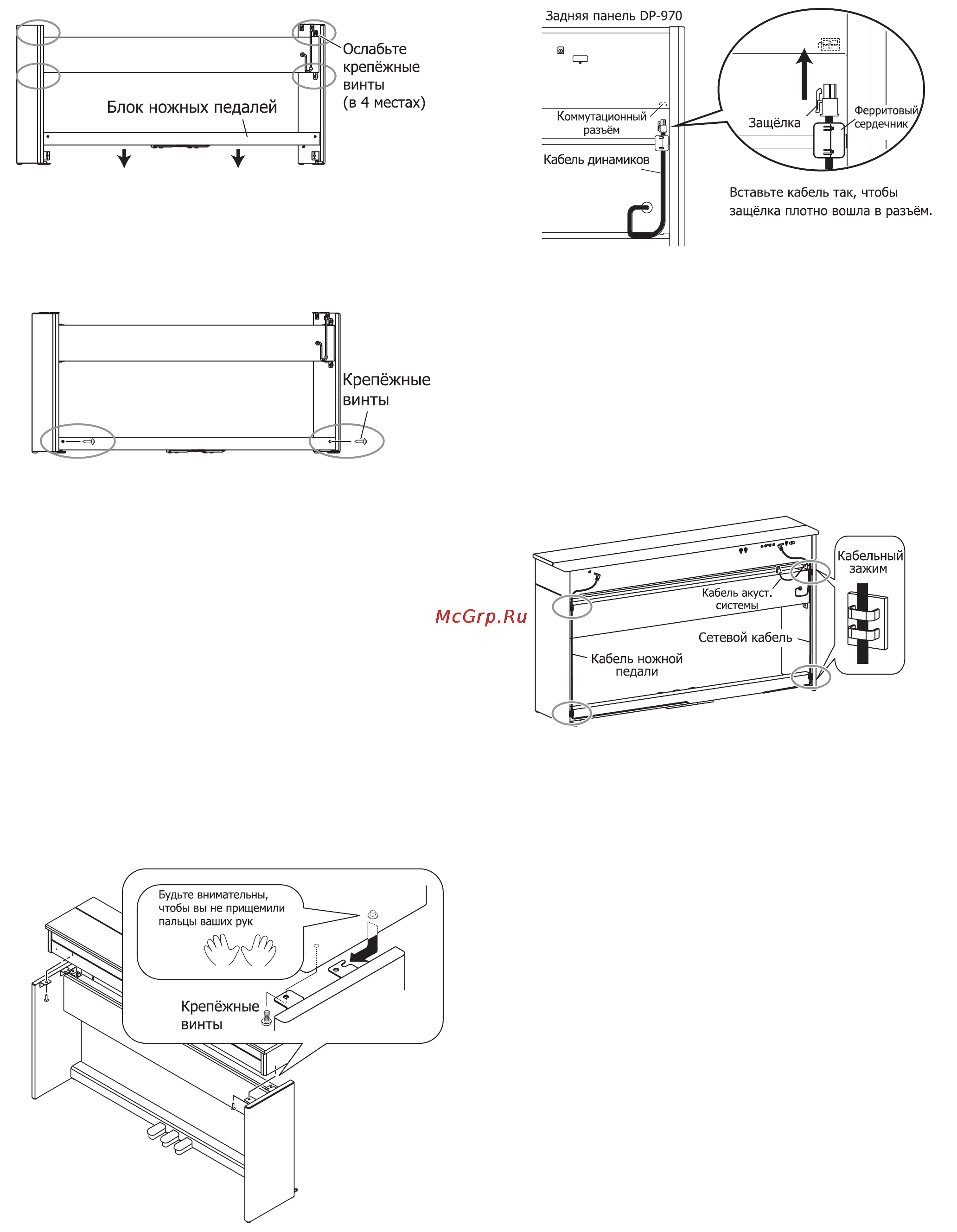

5. Положите панель блока ножных педалей на
стабилизатор.
После того, как вы разместили панель с блоком пе-
далей на стабилизаторе, сначала слегка ослабьте
винты акустической консоли с динамиками, которые
крепят её с боковыми стойками.
fig.st5.e
6. Закрепите блок педалей к боковым стойкам
крепежными винтами в двух местах.
Затяните до упора винты, затяжка которых была
ослаблена в шаге 5.
fig.st6.e
Ñòàáèëèçàöèÿ ïîëîæåíèÿ ïåäàëåé
Временно ослабьте затяжку винтов, которые крепят блок
ножных педалей. Нажмите педаль и убедитесь, что пе-
даль плотно касается пола в нажатом положении. Затем
вновь затяните до упора, винты с ослабленной затяжкой.
7. Положите инструмент DP-970 на собранный
стенд и плавно подвиньте его так, чтобы сов-
пали его крепежные отверстия с элементами
крепежа на самом стенде.
* При установке инструмента будьте внимательны,
чтобы не прищемить ваши пальцы.
При установке сцентруйте инструмент относительно
краёв подставки подставки слева и права.
8. Заверните крепёжные винты (одним слева и
одним справа).
fig.st7.e
9. Подключите кабель от динамиков, выходящий
из акустической консоли к соответствующему
выходному гнезду на инструменте DP-970.
Вставьте, до полной фиксации, кабель динамиков в
коммутационный разъём.
fig.st8.e
* Используйте соединительный кабель для акустической
системы с подсоединенным ферритовым сердечником.
DP-970 не может использоваться без данного феррито-
вого сердечника.
10. Подключите кабель ножной педали к джеко-
вым гнезду инструмента.
11. Если необходимо, зафиксируйте положение
кабеля с помощью специального кабельного
зажима, как показано на рисунке ниже.
fig.st9.e
Ïåðåìåùåíèå èíñòðóìåíòà
Отсоедините шнур сетевого электропитания и кабе-
ли от инструмента DP-970.
При подъёме инструмента на некоторую высоту, в
процессе его переноски, будьте внимательны не от-
давите себе ноги и пальцы рук.
Проверьте устойчивость педали в процессе работы
и, если надо, сделайте для неё необходимую
регулировку.
Ðàçáîðêà èíñòðóìåíòà
Разборка инструмента производится в последова-
тельности операций, обратных процессу сборки
(шаги 1 - 11).
Èçìåíåíèå ïðîñòðàíñòâåííîé îðèåíòàöèè
àêóñòè÷åñêîé êîíñîëè
Для изменения пространственной ориентации рас-
положения акустической системы инструмента не-
обходимо разобрать всю его конструкцию, пере-
ориентировать консоль с динамиками и заново
собрать.
7
8
