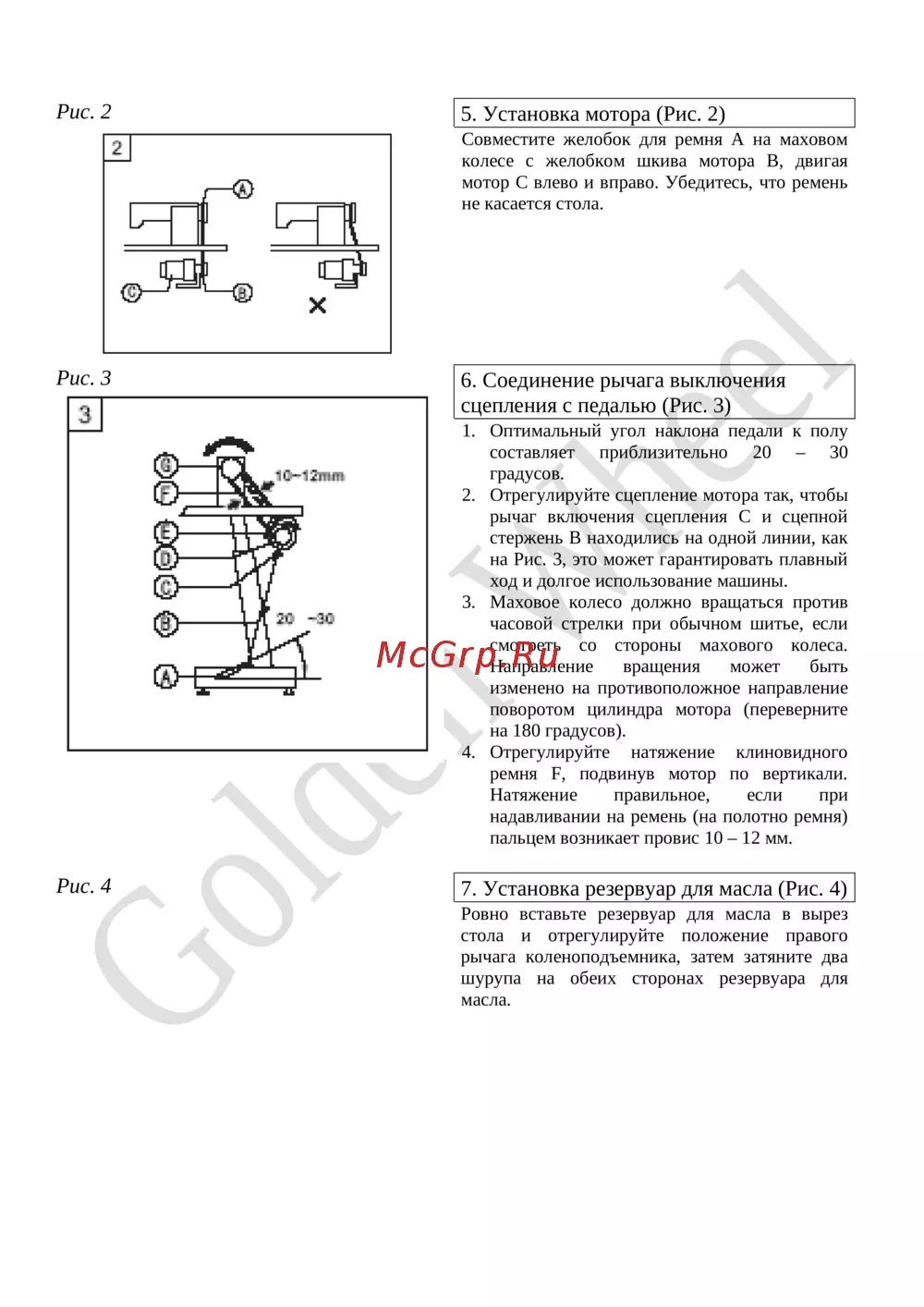

Рис. 2
5. Установка мотора (Рис. 2)
Совместите желобок для ремня А на маховом
колесе с желобком шкива мотора В, двигая
мотор С влево и вправо. Убедитесь, что ремень
не касается стола.
Рис. 3
6. Соединение рычага выключения
сцепления с педалью (Рис. 3)
1. Оптимальный угол наклона педали к полу
составляет приблизительно 20 – 30
градусов.
2. Отрегулируйте сцепление мотора так, чтобы
рычаг включения сцепления С и сцепной
стержень В находились на одной линии, как
на Рис. 3, это может гарантировать плавный
ход и долгое использование машины.
3. Маховое колесо должно вращаться против
часовой стрелки при обычном шитье, если
смотреть со стороны махового колеса.
Направление вращения может быть
изменено на противоположное направление
поворотом цилиндра мотора (переверните
на 180 градусов).
4. Отрегулируйте натяжение клиновидного
ремня F, подвинув мотор по вертикали.
Натяжение правильное, если при
надавливании на ремень (на полотно ремня)
пальцем возникает провис 10 – 12 мм.
Рис. 4
7. Установка резервуар для масла (Рис. 4)
Ровно вставьте резервуар для масла в вырез
стола и отрегулируйте положение правого
рычага коленоподъемника, затем затяните два
шурупа на обеих сторонах резервуара для
масла.
