Golden Wheel CSR-2401H — установка коленоподъемника и выбор швейной нити [6/14]
![Golden Wheel CSR-2401H [6/14] Установка коленоподъёмника рис 5](/views2/1497061/page6/bg6.png)

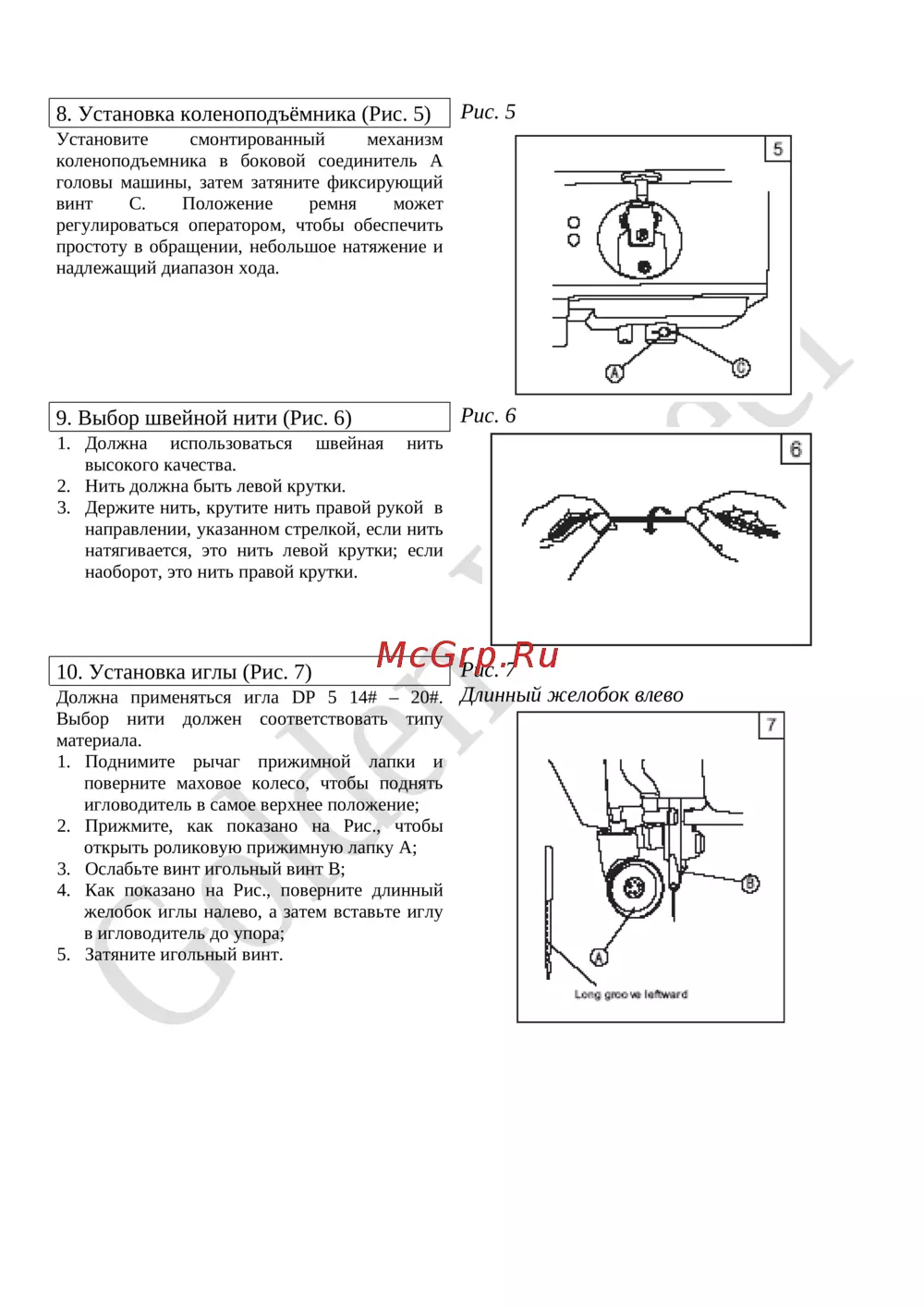

8. Установка коленоподъёмника (Рис. 5)
Установите смонтированный механизм
коленоподъемника в боковой соединитель А
головы машины, затем затяните фиксирующий
винт С. Положение ремня может
регулироваться оператором, чтобы обеспечить
простоту в обращении, небольшое натяжение и
надлежащий диапазон хода.
Рис. 5
9. Выбор швейной нити (Рис. 6)
1. Должна использоваться швейная нить
высокого качества.
2. Нить должна быть левой крутки.
3. Держите нить, крутите нить правой рукой в
направлении, указанном стрелкой, если нить
натягивается, это нить левой крутки; если
наоборот, это нить правой крутки.
Рис. 6
10. Установка иглы (Рис. 7)
Должна применяться игла DР 5 14# – 20#.
Выбор нити должен соответствовать типу
материала.
1. Поднимите рычаг прижимной лапки и
поверните маховое колесо, чтобы поднять
игловодитель в самое верхнее положение;
2. Прижмите, как показано на Рис., чтобы
открыть роликовую прижимную лапку А;
3. Ослабьте винт игольный винт В;
4. Как показано на Рис., поверните длинный
желобок иглы налево, а затем вставьте иглу
в игловодитель до упора;
5. Затяните игольный винт.
Рис. 7
Длинный желобок влево
