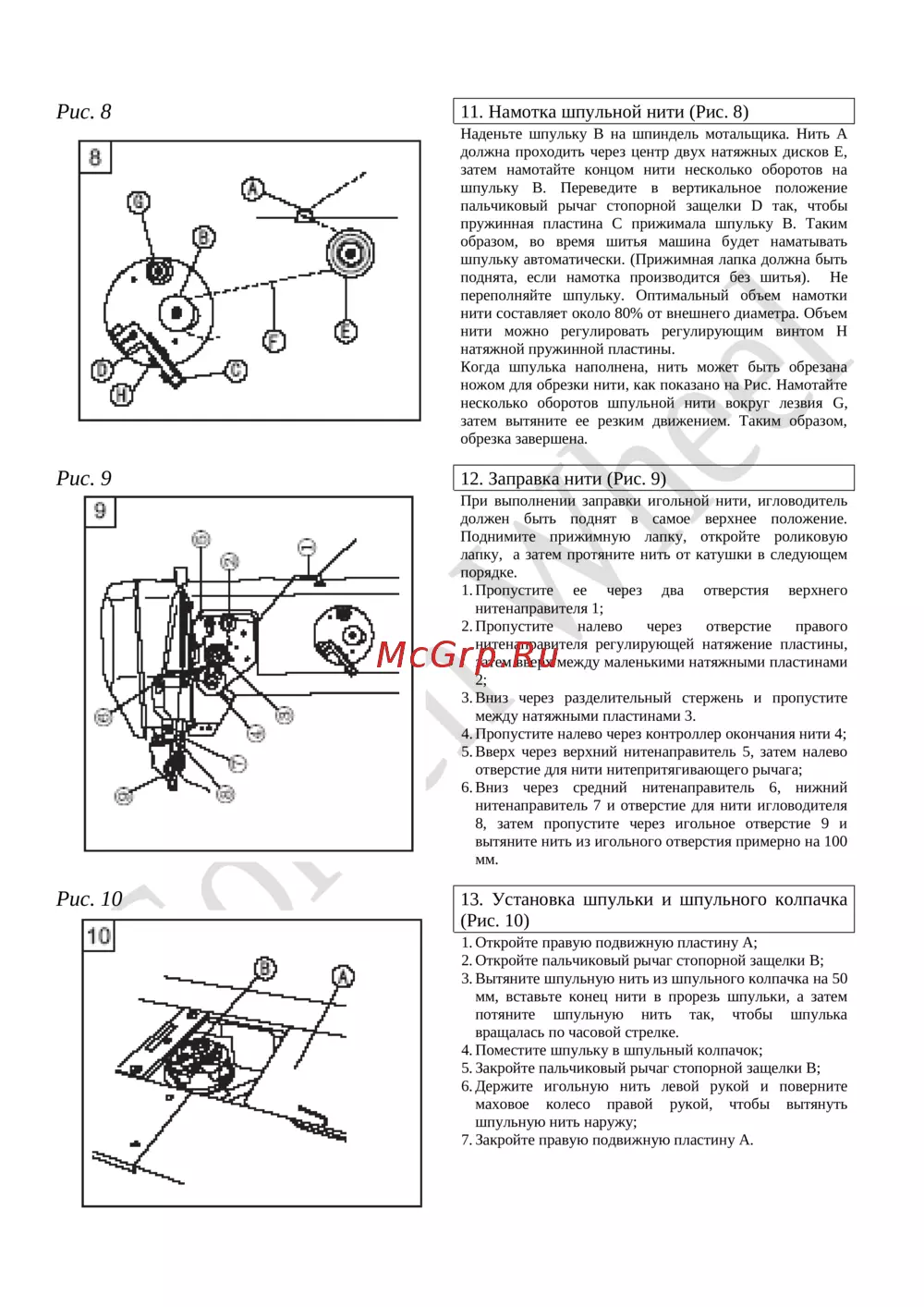

Рис. 8
11. Намотка шпульной нити (Рис. 8)
Наденьте шпульку В на шпиндель мотальщика. Нить А
должна проходить через центр двух натяжных дисков Е,
затем намотайте концом нити несколько оборотов на
шпульку В. Переведите в вертикальное положение
пальчиковый рычаг стопорной защелки D так, чтобы
пружинная пластина С прижимала шпульку В. Таким
образом, во время шитья машина будет наматывать
шпульку автоматически. (Прижимная лапка должна быть
поднята, если намотка производится без шитья). Не
переполняйте шпульку. Оптимальный объем намотки
нити составляет около 80% от внешнего диаметра. Объем
нити можно регулировать регулирующим винтом Н
натяжной пружинной пластины.
Когда шпулька наполнена, нить может быть обрезана
ножом для обрезки нити, как показано на Рис. Намотайте
несколько оборотов шпульной нити вокруг лезвия G,
затем вытяните ее резким движением. Таким образом,
обрезка завершена.
Рис. 9
12. Заправка нити (Рис. 9)
При выполнении заправки игольной нити, игловодитель
должен быть поднят в самое верхнее положение.
Поднимите прижимную лапку, откройте роликовую
лапку, а затем протяните нить от катушки в следующем
порядке.
1. Пропустите ее через два отверстия верхнего
нитенаправителя 1;
2. Пропустите налево через отверстие правого
нитенаправителя регулирующей натяжение пластины,
затем вверх между маленькими натяжными пластинами
2;
3. Вниз через разделительный стержень и пропустите
между натяжными пластинами 3.
4. Пропустите налево через контроллер окончания нити 4;
5. Вверх через верхний нитенаправитель 5, затем налево
отверстие для нити нитепритягивающего рычага;
6. Вниз через средний нитенаправитель 6, нижний
нитенаправитель 7 и отверстие для нити игловодителя
8, затем пропустите через игольное отверстие 9 и
вытяните нить из игольного отверстия примерно на 100
мм.
Рис. 10
13. Установка шпульки и шпульного колпачка
(Рис. 10)
1. Откройте правую подвижную пластину А;
2. Откройте пальчиковый рычаг стопорной защелки B;
3. Вытяните шпульную нить из шпульного колпачка на 50
мм, вставьте конец нити в прорезь шпульки, а затем
потяните шпульную нить так, чтобы шпулька
вращалась по часовой стрелке.
4. Поместите шпульку в шпульный колпачок;
5. Закройте пальчиковый рычаг стопорной защелки B;
6. Держите игольную нить левой рукой и поверните
маховое колесо правой рукой, чтобы вытянуть
шпульную нить наружу;
7. Закройте правую подвижную пластину А.
