06/2009 - Art. Nr. 4200 1020 7900A 13
Ввод в эксплуатацию
Регулировка горелки

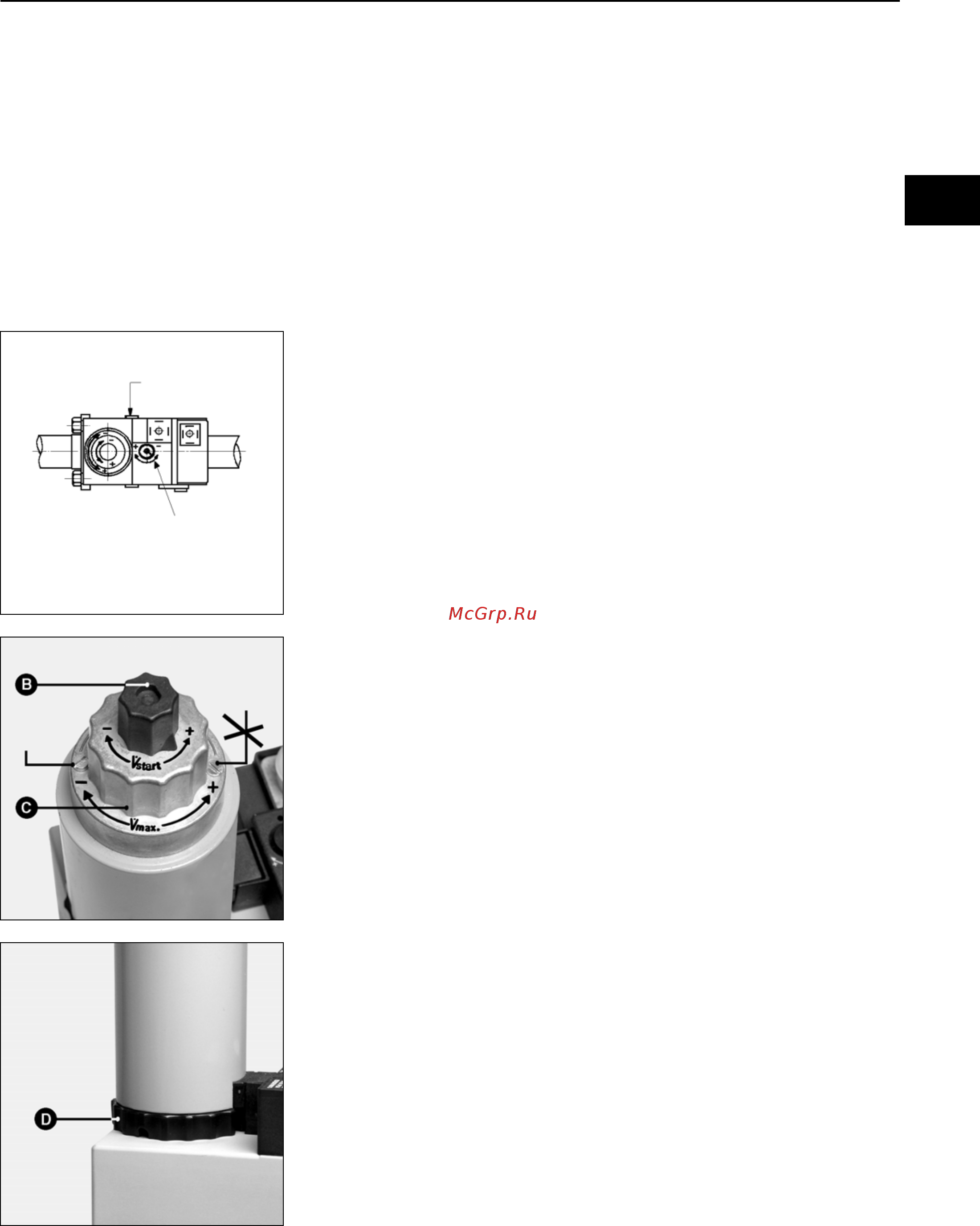

Настройка регулятора давления
Для регулировки давления на выходе
доступно 60 оборотов винта. Три
оборота вправо увеличивают
давление на 1 мбар, три оборота
влево уменьшают давление на 1
мбар.
При пуске в эксплуатацию:
• Поверните винт не менее чем на 10
оборотов вправо (+).
• Затем уточните регулировку
(больше или меньше давления).
• Проверьте давление газа на
Мультиблоке
pBr (M4) или на в
точке измерения давления газовой
магистрали Ø9.
Регулировка подачи в режиме
розжига
• Отверните пластмассовый колпачок
B.
• Переверните его и используйте как
ключ для вращения регулировочного
винта (три оборота для перехода с
минимальной подачи на
максимальную подачу)
• Чтобы уменьшить подачи в режиме
розжига, поверните винт вправо,
чтобы увеличить - влево.
Регулировка номинальной подачи
• Ослабьте затяжку блокировочного
винта, не трогая
пломбированный
винт в противоположной стороны
(три оборота для перехода с
минимальной подачи на
максимальную подачу)
Регулировка подачи газа для
2
ой
ступени
• Чтобы уменьшить номинальную
подачу газа, поверните влево
регулировочную ручку C, которая
находится в верхней части магнитной
катушки электромагнитного клапана.
Подача увеличивается при повороте
ручки вправо.
Примечание:
Регулировка подачи газа 2
ой
ступени
может повлечь за собой изменение
регулировки подачи газа 1
ой
ступени. В
таком случае необходима новая
регулировка 1
ой
ступени.
Завершив регулировку, до упора
заверните блокировочный винт.
Регулировка подачи газа для
1
ой
ступени
Вручную (без инструмента).
• Чтобы уменьшить подачу газа,
поверните вправо кольцо D,
которое находится в нижней части
магнитной катушки. Подача газа
увеличивается при повороте
кольца влево.
(3 полных оборота для перехода с
минимальной на максимальную
подачу).
Регулировка 1
ой
ступени (кулачок IV)
• Установите горелку на 1
ую
ступень.
• С помощью регулировки D, установите подачу
газа для 1
ой
ступени, соответствующую
нужной мощности горелки. При проведении
данных работ постоянно контролируйте
значения показателей сгорания (CO, CO2).
При необходимости отрегулируйте расход
воздуха; действуйте поэтапно.
• Увеличение подачи воздуха: Измените
положение кулачка IV в сторону больших
значений шкалы.
• Переключите горелку на короткое время на 2-
ую
ступень, затем снова вернитесь на 1-
ую
ступень.
• Двигатель воздушной заслонки установится в
новое положение минимальной подачи.
• Уменьшение подачи воздуха: Измените
положение кулачка IV в сторону меньших
значений шкалы, серводвигатель
автоматически изменит свое положение.
Регулировка 2
ой
ступени (кулачок I)
• Установите режим 2
ой
ступени с помощью
4-контактого разъема.
• С помощью регулировки С, установите подачу
газа для 2
ой
ступени, соответствующую
нужной мощности горелки. При проведении
данных работ постоянно контролируйте
значения показателей сгорания (CO, CO
2
).
При необходимости отрегулируйте расход
воздуха; действуйте поэтапно.
• Увеличение подачи воздуха: Измените
положение кулачка I в сторону больших
значений шкалы, серводвигатель
автоматически изменит свое положение.
• Уменьшение подачи воздуха: Измените
положение кулачка I в сторону меньших
значений шкалы.
• Переключите горелку на короткое время на
1
ую
ступень, затем снова вернитесь на 2
ую
ступень.
• Воздушная заслонка установится в новое
настроенное положение.
Настройка точки коммутации
Электромагнитный клапан 2
ой
ступени (кулачок III)
• Несколько раз переключите горелку
с 1
ой
ступени на 2
ую
ступень.
Установите кулачок III так, чтобы
получить плавный переход с 1
ой
ступени на 2
ую
ступень.
Оптимизация показателей
сгорания
При необходимости, оптимизируйте
значения горения, изменяя
положения дефлектора (координата
Y). Это позволит влиять на поведение
при запуске, пульсацию и
характеристики горения. Уменьшение
координаты Y ведет к увеличению
значения CO
2
, поведение при запуске
(розжиг) становится более жестким.
При необходимости компенсируйте
изменение расхода воздуха,
регулируя положение воздушной
заслонки.
Внимание! Соблюдайте
минимальную необходимую
температуру топочных газов,
следуя указаниям производителя
котла и принимая во внимание тип
вытяжных труб, чтобы избежать
эффекта конденсации.
Если размер Y должен быть
скорректирован при регулировке 1
ой
ступени, необходимо проверить
значения регулировки 2
ой
ступени.
pBr (4 - 20 мбар)
Винт регулировки
регулятора
давления газа
Блокировочн
ый винт
Запломби
рованный
винт
