ELCO VECTRON G 2 Duo VG2.210 D KN d3/4" - Rp3/4" [8/32] Назначение
06/2009 - Art. Nr. 4200 1020 7900A4
Назначение
Работа
Режим безопасности
Описание работы
- Регулятор температуры делает
запрос на производство тепла.
- Программа управления блока
управления запускается, когда
контакт реле давления воздуха
находится в положении покоя и
реле давления газа фиксирует
достаточное давление газа.
- Двигатель горелки работает
- Время предварительной
вентиляции 54 сек.
В течение предварительной
вентиляции,
- давление воздуха находится под
контролем
- топочная камера
контролируется на
предмет обнаружения возможных
сигналов появления пламени.
После истечения периода
предварительной вентиляции
- запускается розжиг,
- открываются главный
электромагнитный клапан и
электромагнитный клапан системы
безопасности.
- пуск горелки
Контроль
Пламя контролируется
ионизационным зондом. Зонд вместе
с изоляцией встроен в газовую
головку и проходит через дефлектор
в зону пламени. Зонд не должен
иметь электрический
контакт с
заземленными деталями. В случае
короткого замыкания между зондом и
"массой" горелки горелка переходит в
режим безопасности. При горении в
газовом пламени образуется
ионизационная зона, эта зона
пересекается выпрямленным током,
который идет от зонда к соплу
горелки. Ионизационный ток должен
быть не менее 8 мкA.
Режим безопасности
- Если при запуске
горелки (пуск газа)
не образовалось никакого пламени,
то по истечении времени
безопасности 3 секунды макс.,
газовый клапан закрывается.
- В случае исчезновения пламени во
время работы подача газа
прекращается не позже, чем через
секунду. Включается новый цикл
запуска. Если горелка запускается,
рабочий цикл продолжается. В
противном случае происходит
переход в режим безопасности
.
- В случае нехватки воздуха при
предварительной вентиляции или
во время работы происходит
переход в режим безопасности.
- В случае нехватки газа горелка не
включается и/или останавливается.
За этим следует период ожидания в
2 минуты. Затем производится
новая попытка запуска. Если
давления газа по-прежнему нет,
следует еще один период ожидания
в 2 минуты. При этом период
ожидания может быть отменен
только отключением горелки от
напряжения сети. Время ожидания:
3 x 2 мин., затем 1 час.

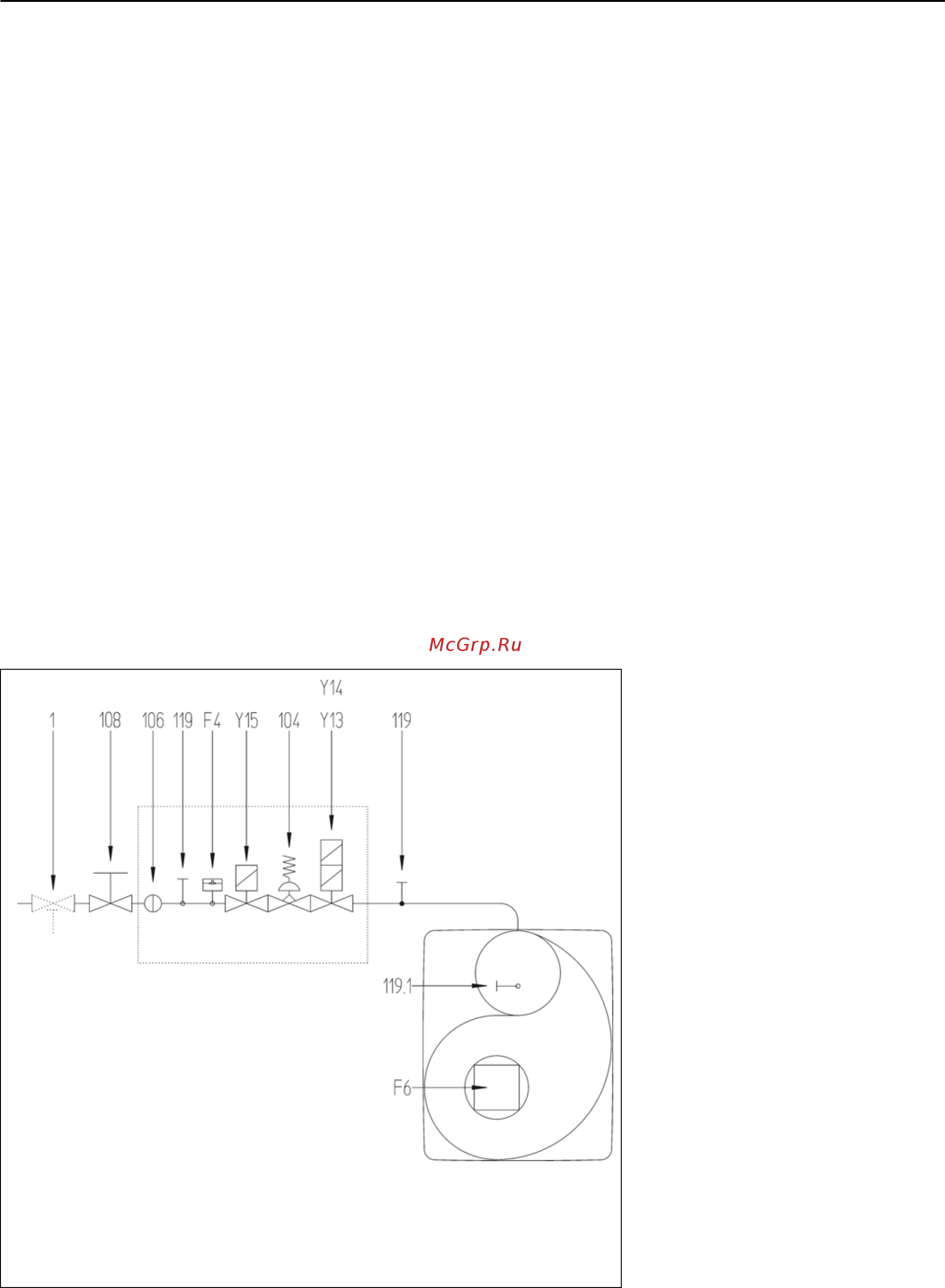

F4 Защита от нехватки газа
F6 Защита от нехватки воздуха
Y13 Электромагнитный клапан 1-ой
ступени
Y14 Электромагнитный клапан 2-ой
ступени
Y15 Предохранительный
электромагнитный клапан
1 Запорный предохранительный
термоклапан (устанавливается
пользователем)
104 Регулятор давления газа
106 Решетка
108 Кран для газовых аппаратов
(устанавливается пользователем)
119 Точка измерения давления газа
119.1Точка измерения давления воздуха
Малогабаритная
рампа
Примечание:
В соответствии с типовыми
директивными документами,
нагревательные установки должны
быть оснащены запорным
предохранительным термоклапаном.
